本文來自7月15日艾邦舉行免噴涂塑料技術以及應用研討會，來自奧克斯空調的CMF設計師從免噴涂材料在空調行業的運用為大家做的演講，演講主要分為3部分：

• 免噴涂運用現狀

• 需求及展望

• 奧克斯企業簡介

一、免噴涂運用現狀

免噴涂相對的就是噴涂，噴涂和免噴涂之間既存在差異，也存在共性。

1、免噴涂的優勢

在新產品開發中，免噴涂材料會作為首選因為免噴涂的優勢是非常突出的。優勢主要有三點：

1）高效

• 相比噴涂生產復雜度降低，可以直接組裝出來，不需要負雜的處理

• 相比噴涂良率提升

2）環保，今后會成為企業發展的大趨勢

• 100%可回收利用

• 國家支持

3）降成本

• 相比噴涂整體成本更低

• 產品生產效率及良率得到提升

2、免噴涂的前景

1）免噴涂是一種社會責任

這各責任就體現在企業產品運用的選擇上，所生產的產品肯定是家庭日用的，運用的是社會資源，存在的時間非常久，需要對環境考量。對美的追求不能以犧牲環境為代價，這是設計師和企業必須堅持的準則。

2）突破

免噴涂材料企業和企業設計這部分的痛點就是熔接痕、留痕，材料源頭望能對熔接痕、流痕的行業難題得以突破和解決。這也是現在比較急迫的一點。

3）美學塑料（免噴涂）

免噴涂不僅僅是要達到金屬效果或僅僅取代噴涂。這是人們對于美的不斷探索是我們一直向前的源動力，美學塑料存在更廣闊的開拓空間。比如說達到仿大理石、水泥等等的效果。

4）大勢所趨

免噴涂材料應作為設計師的首選，共同開發的比較好。

3、免噴涂與噴涂對比

在產品設計中經常會面臨的問題：產品外觀件是選用噴涂還是免噴涂的材料呢？對設計師來說，噴涂和免噴涂的模具、加工復雜度、成本、表面效果都有差異。

1）單從表面效果來說，噴涂件上面都會造一層油漆，作為保護，但是一般會出現橘皮，從工藝設計角度看，橘皮是影響效果的，表面看起來有瑕疵。免噴涂塑料表面是非常光滑的，不會出現大面積橘皮。

2）從對結構、模具的要求來說，噴涂漆在模具上有一定要求的。模具的壓力、溫度不夠的話產品制件出來是有塑印的，噴涂后會放大，會對產品造成直接影響。免噴涂材料因為特殊的外觀效果要求要做出特殊的模具處理。

3）制程負復雜度方面，噴涂要相對復雜些，前處理，底漆、面漆，薄厚等各方面都需要考慮，免噴涂就直接是注塑就可以了。

4）成本上看，噴涂材料要貴一些。

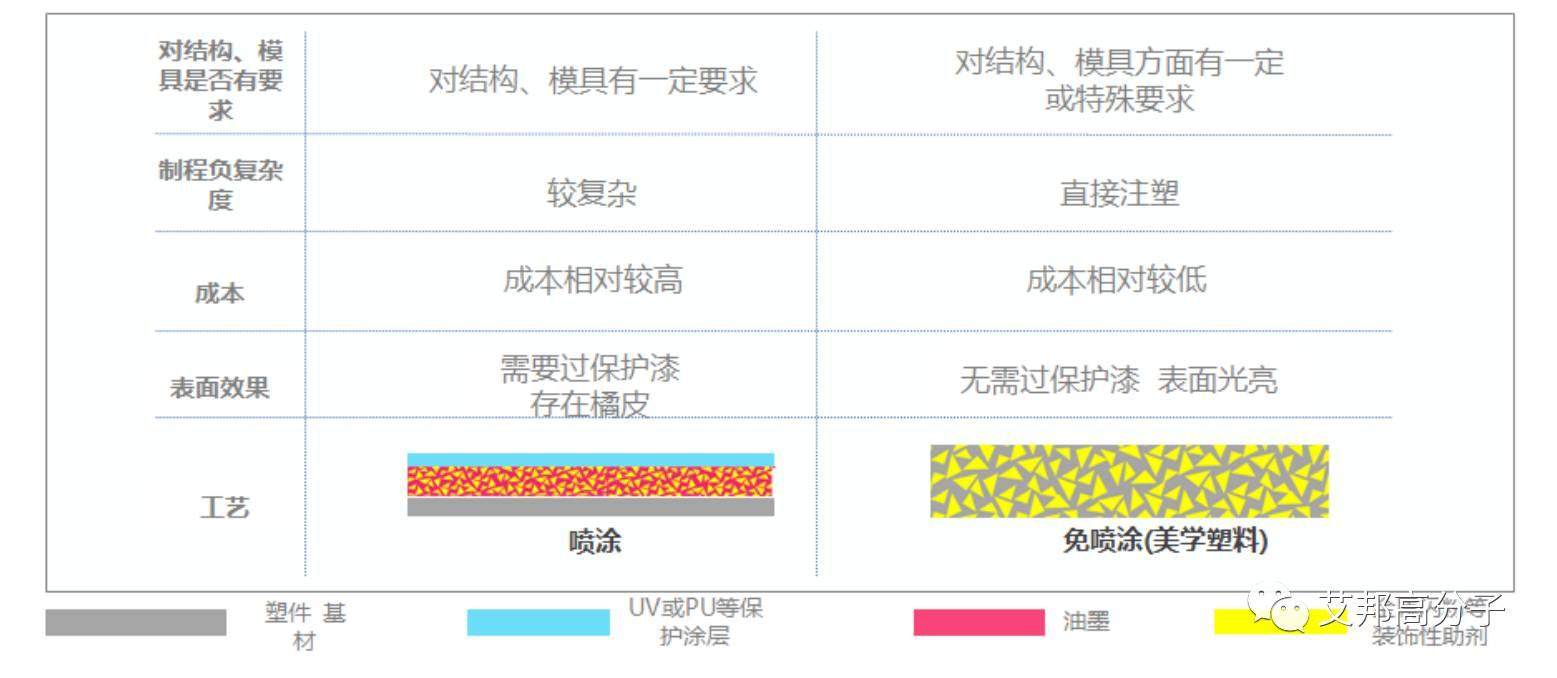

5）工藝上可以看這兩個圖，產品基材、油墨、裝飾性的金屬顆粒簡單的劃分了一下，大家可以通過這兩張圖來感受一下噴涂和免噴涂在產品表面體現的狀態或構成。

圖  免噴涂與噴涂對比

4、免噴涂與其他工藝

在空調的實際產品開發和運用的過程中，簡單來講就是產品的呈現，大家看到一臺空調，它不僅僅是一種工藝，它可能是由免噴涂注塑、噴漆、電鍍等。不同工藝進行組合，形成一個產品的成型。

設計前端對這些工藝都要進行平衡和效果確認。這就是說，免噴涂材料在產品上的體現不是單一的，也不是唯一的，必須跟其他的工藝相結合。這個結合在表面質感、顏色各方面需要達成一致性。從這個角度來講，免噴涂跟周邊的相關工藝是一個共存狀態。免噴涂的發展不能單純的拋開其它工藝，走自己的路也是不現實的，必須時刻關注周邊的“朋友”，相互借鑒發展。

發展原則：

1）仿金屬效果的多種實現方式；

2）求同存異

3）免噴涂周邊的朋友

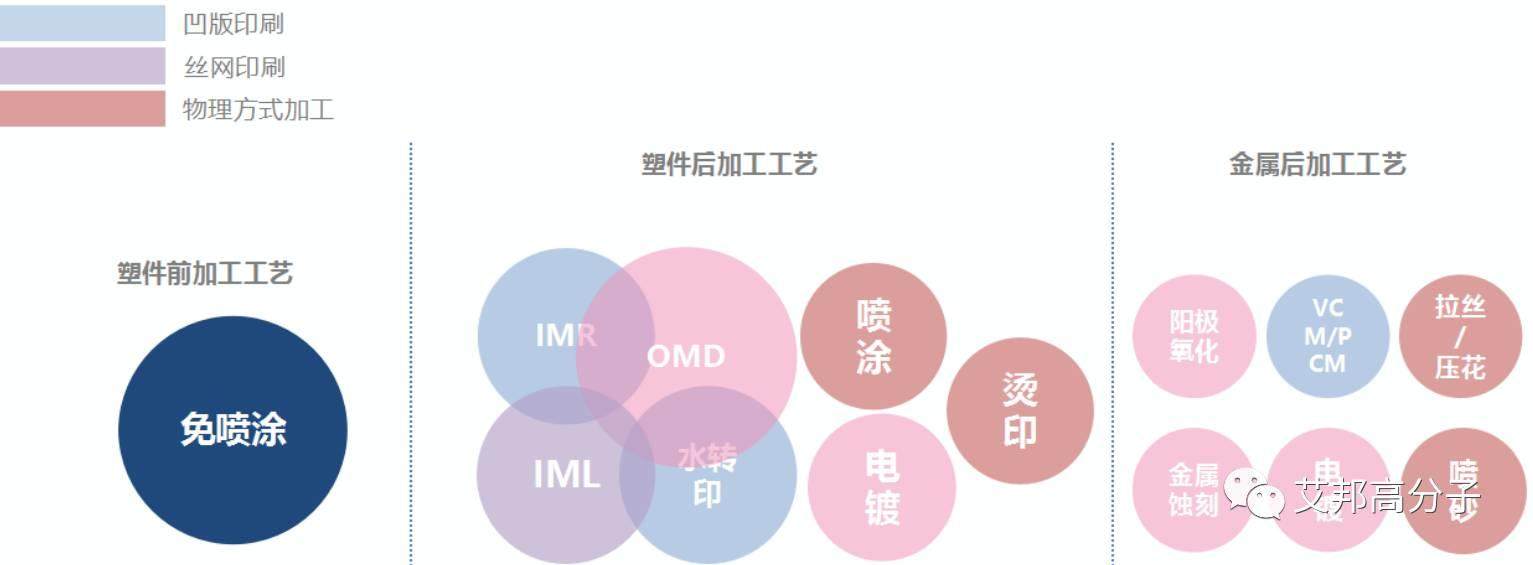

這張圖中常用的是免噴涂、IML、IMR、燙印、電鍍等，OMD和水轉印相對少一點。金屬加工工藝當然也會跟免噴涂進行組合的。

 圖 免噴涂與其他工藝

5、免噴涂在企業中的用運案例

這些是免噴涂在我們實際產品中的運用。

1）Y掛機

這是我們去年的新品，現在市場反饋非常好，面板是覆膜面板，側端帶是免噴涂注塑件。倒覆膜之前考慮過免噴涂材料，但是金屬質感相對來說略微達不到要求。

圖 Y掛機

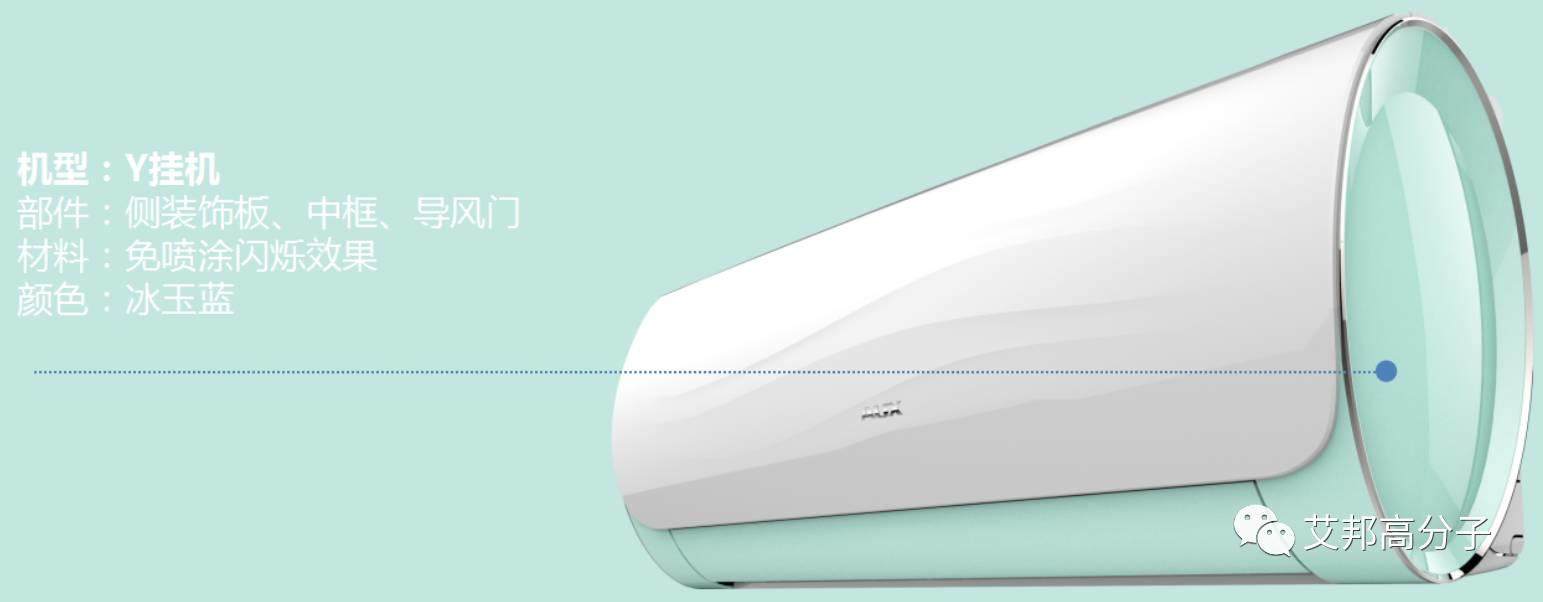

這也是Y掛機，側端帶也是運用的免噴涂閃爍的效果。

圖 Y掛機

2）Y柜機

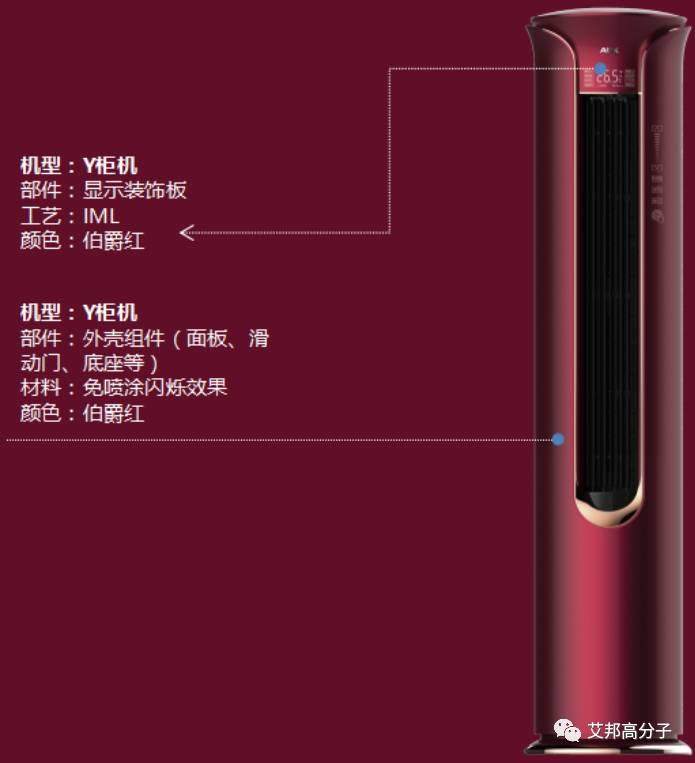

這是我們比較早的伯爵紅的柜機，顯示裝飾板用的就是覆膜工藝，裝飾條就是電鍍，機身就是免噴涂閃爍效果。

圖 Y柜機（伯爵紅）

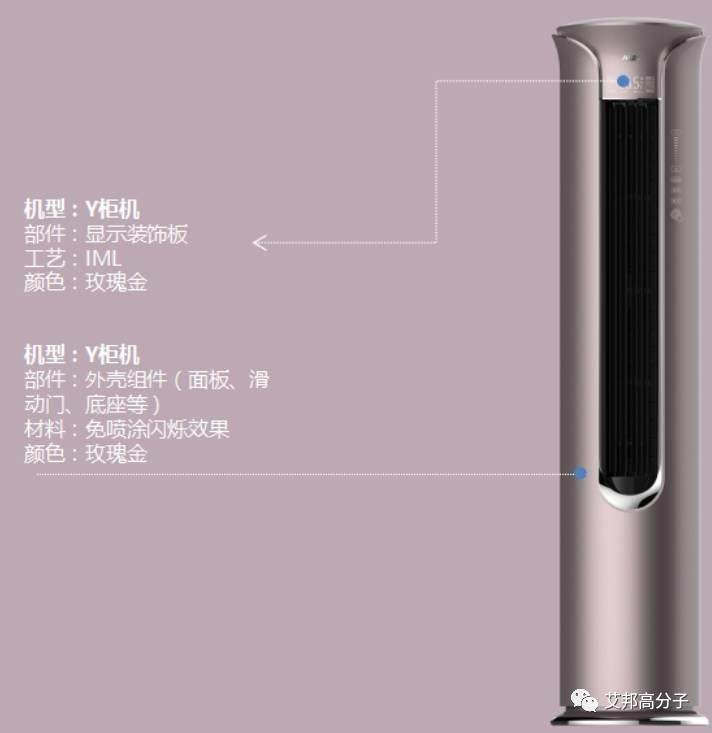

圖 Y柜機（玫瑰金）

3）Y柜機&H柜機

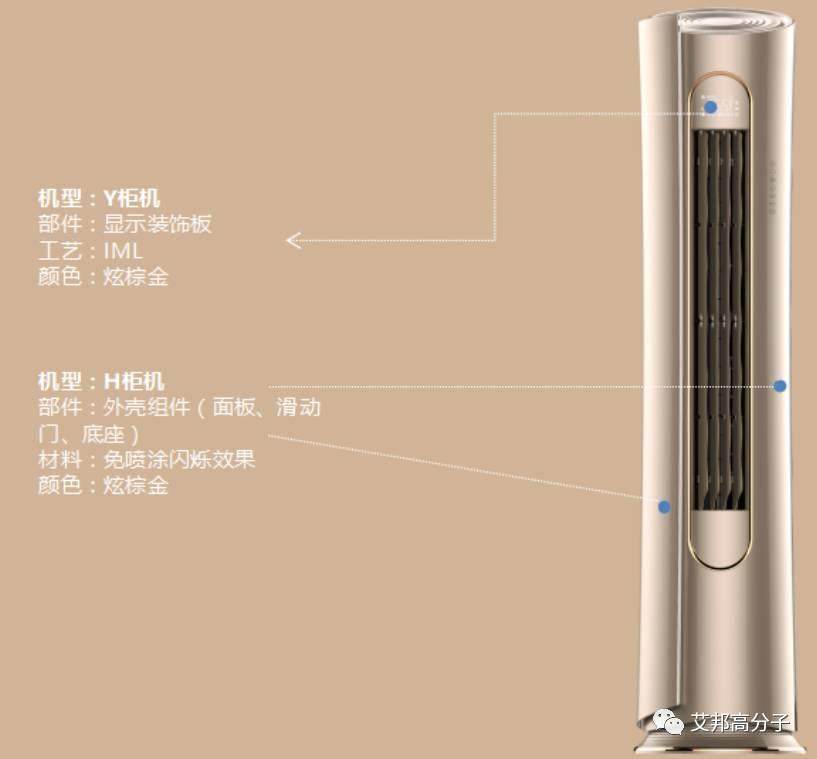

這是我們去年新開發的Y柜機&H柜機。它的整體最初考慮的是噴涂效果，就是整體集成機的噴涂。機身噴涂面臨的最主要的問題大家都可以猜到，由于機身整體比較大，大概1.8m，采用噴涂的過程中面臨很多問題，加工難度比較大，產品表面一致性效果難以保證。前期找了很多廠家打樣測試，勉強通過要求，但是成本比較高。所以最終我們選擇免噴涂材料。去年上市到現在市場反饋非常好。

圖 Y柜機&H柜機

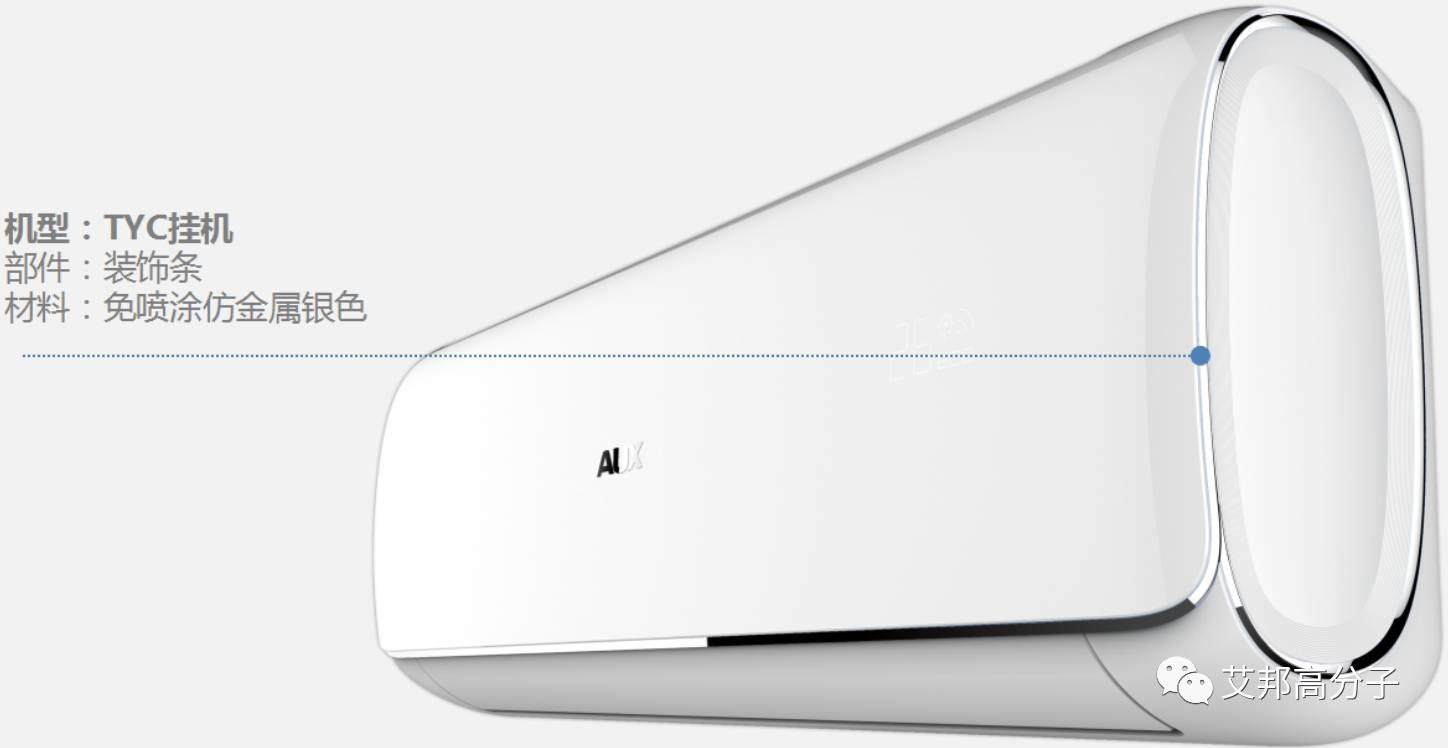

4）TYC掛機

側面裝飾條運用的是免噴涂仿金屬效果，它的金屬質感還是不錯的。

圖 TYC掛機

6、免噴涂需要共同改進的地方

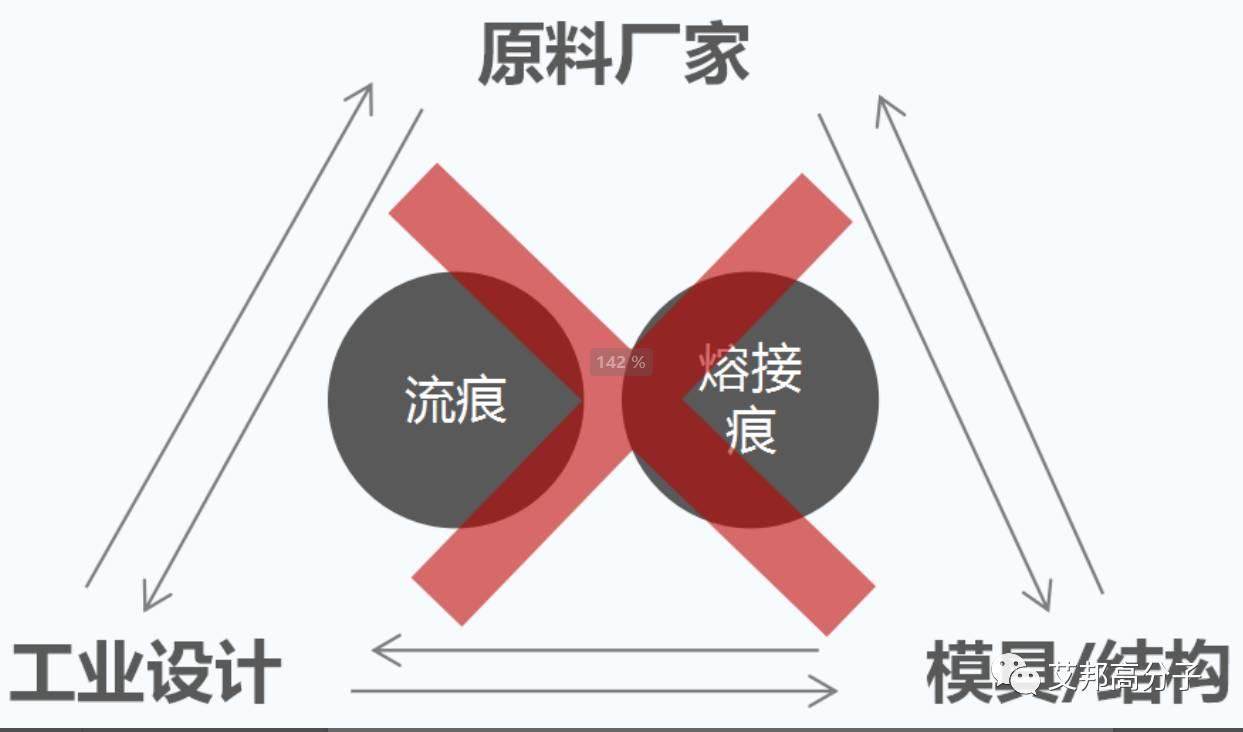

作為前端設計，我們希望產品的外觀能夠一直達到我們的要求的及消費者認可的。但是免噴涂材料在我們選擇的過程中面臨很多問題。熔接痕和流痕是行業痛點。免噴涂工藝技術難點的突破需要大家一起協同努力，才能夠解決，并解決的好。希望材料供應商、裝飾性助劑的供應商大家都可以考慮一下，通過原料廠家、工業設計、模具三個方面進行共同探討，合力解決。單方面突破這個難題是不太現實的。

這個問題解決要從三個方面進行：

1）金屬粒徑狀態

2）結構設計、極冷極熱模具，這是一個突破口

3）造型上的全面考慮與斟酌(主要外觀面咬花或細小紋理設計），這就是對工業設計的要求了。原材料廠家和模具不作出更改，僅僅在工業設計上進行調整，在外觀上就要盡可能避免出現熔接痕、流痕的設計方案。

圖 免噴涂需要三方合作共同改進

7、免噴涂在企業中的用運案例分析

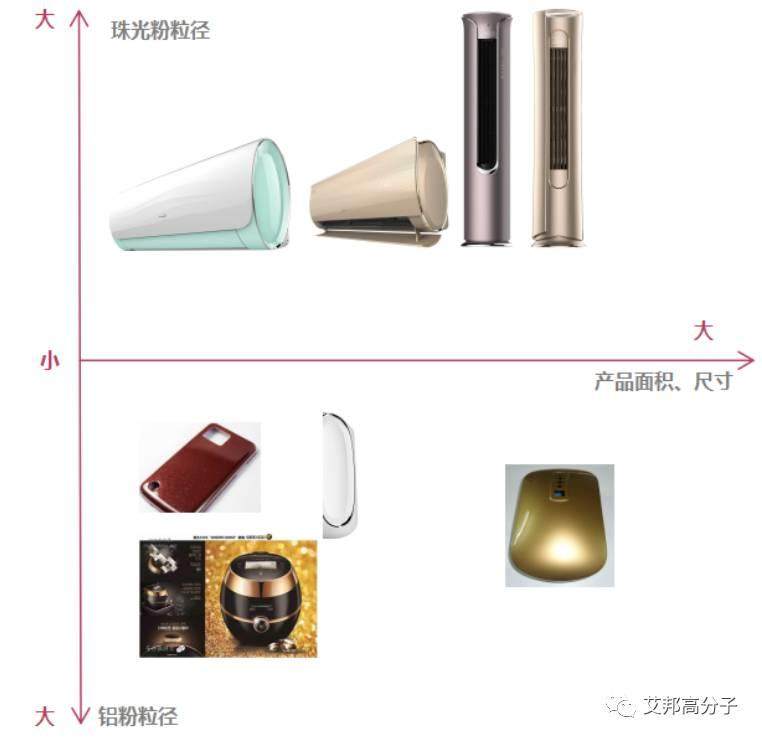

這是目前整體免噴涂在空調柜機掛機上面應用的珠光粉粒徑、鋁粉粒徑做得簡要的圖。

1）大尺寸的空調和掛機 ，為避免熔接痕和流痕的外觀缺陷，大部分外觀件都采用珠光閃爍的效果。我們非常想要大尺寸的空調和掛機可以達到噴涂的效果，但是還沒達到。這個問題就需要各位供應商、廠家，我們一起去解決。對空調企業來說這個問題的解決會有非常大的市場前景。

2）小尺寸裝飾條采用鋁粉，以達到仿金屬效果

圖 免噴涂產品上應用珠光粉粒徑、鋁粉粒徑分類

8、外觀件主要用到的材料

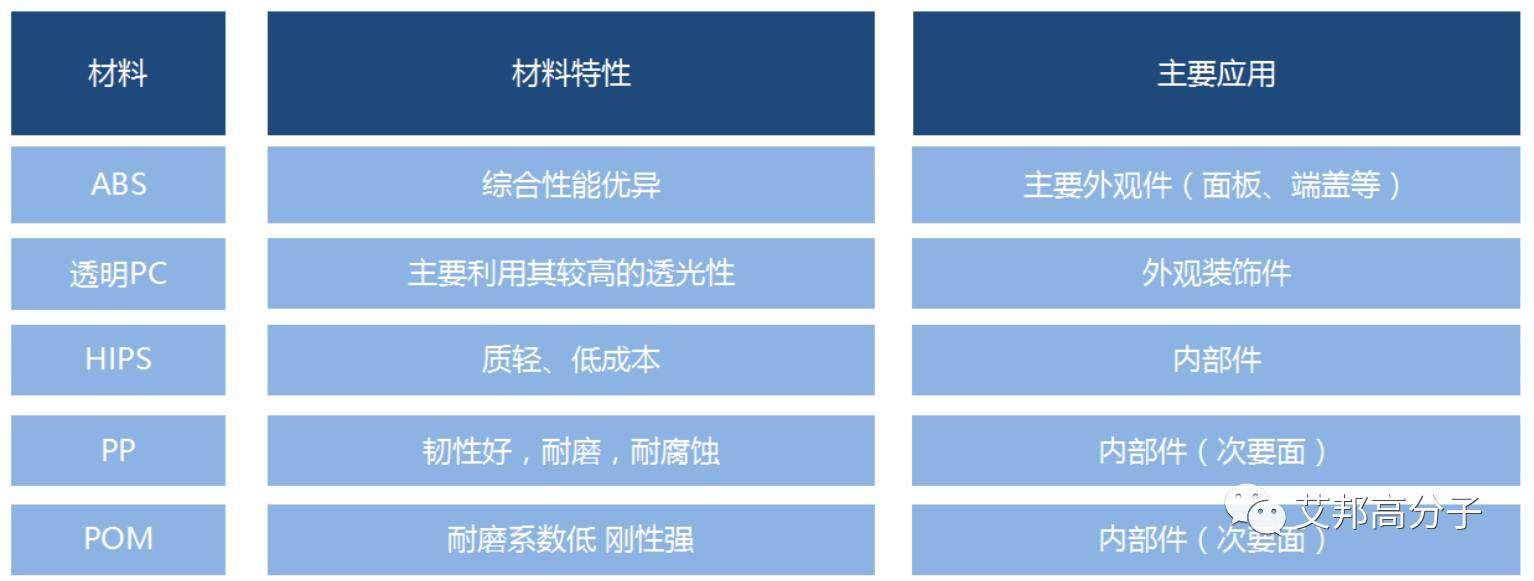

空調件大部分是ABS、透明PC、HIPS、PP、POM這些。ABS是最常用的以及透明ABS。

空調塑料件重量約占整體重量的百分之35%

圖 空調外觀件主要用到的材料

9、我們嘗試的免噴涂效果

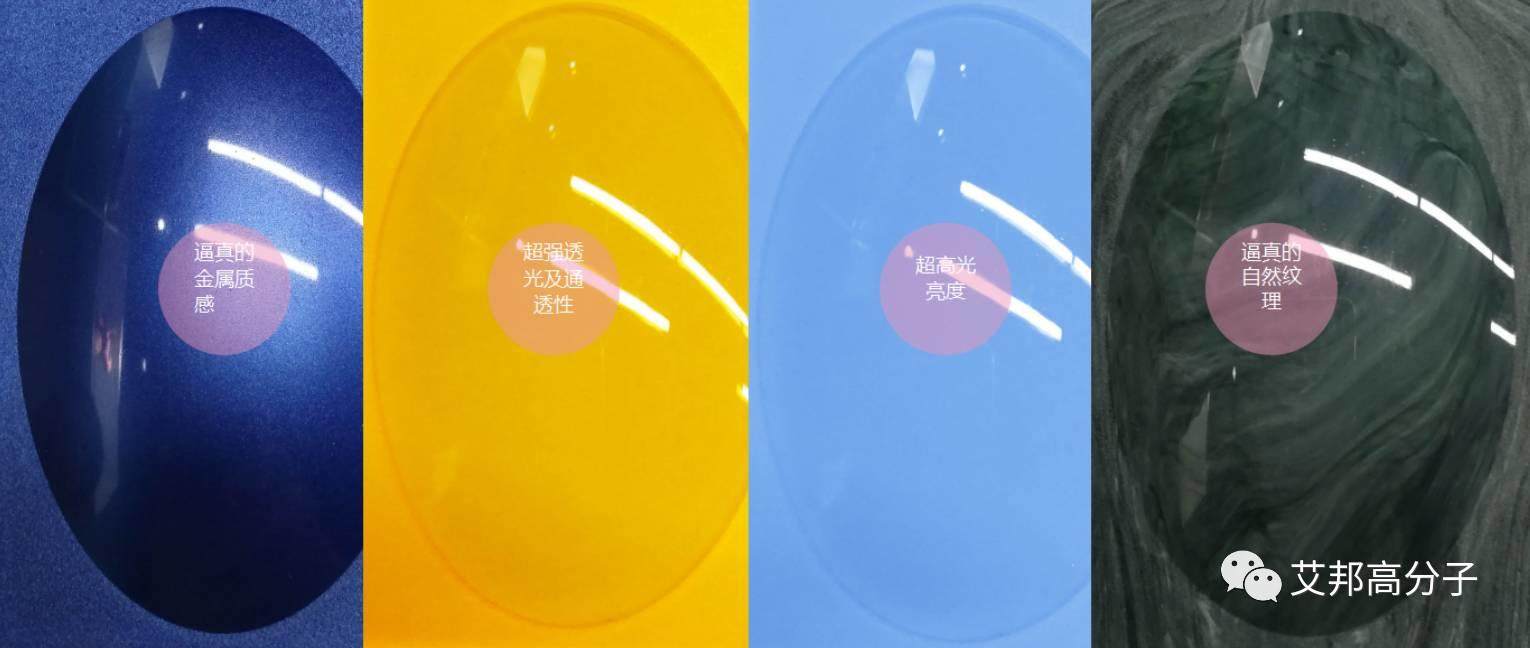

這是我們已經在用的以及馬上要用的免噴涂產品的效果類型。金屬質感、超強透光、超高光亮度、逼真的自然紋理。

圖 免噴涂效果

二、免噴涂需求及展望

1、免噴涂外觀件的使用需求

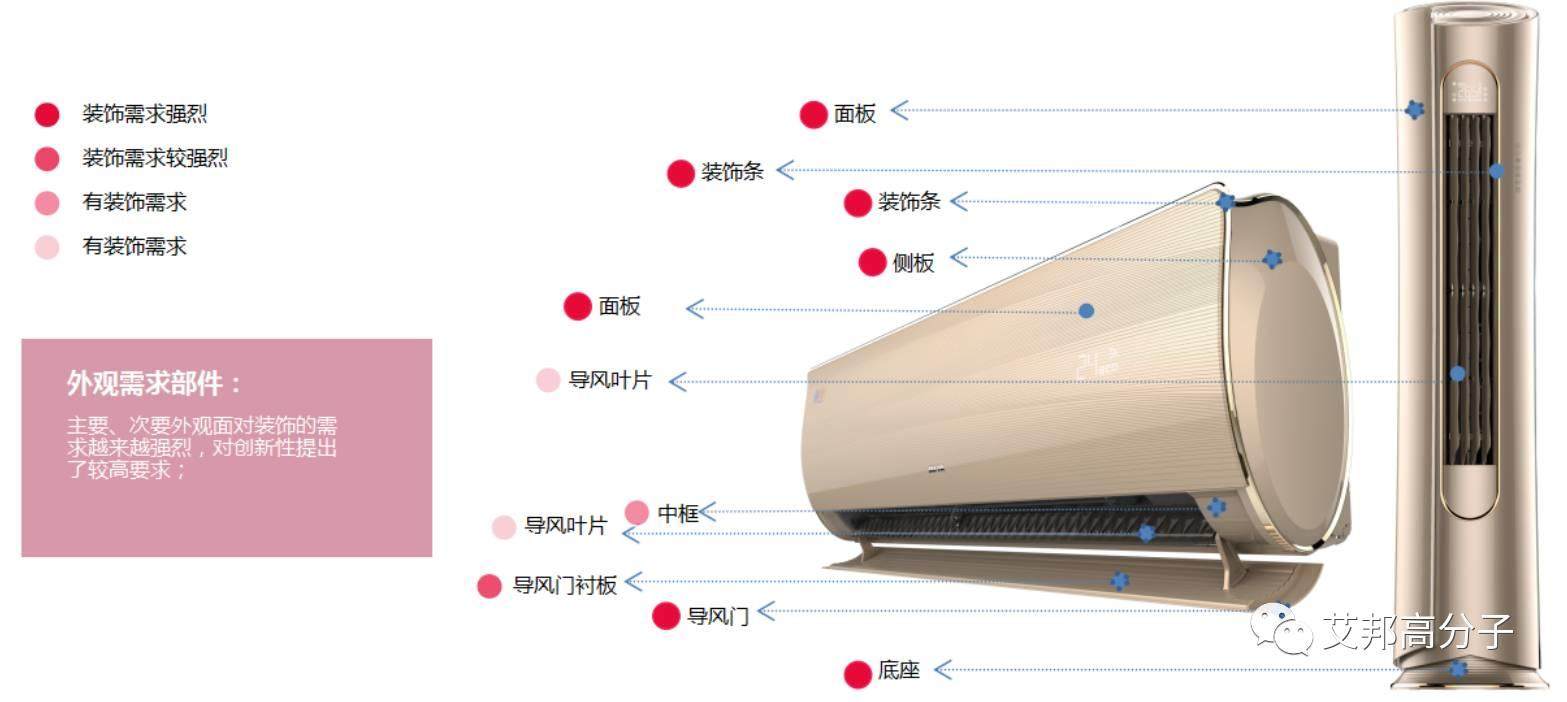

大家可以看這個圖有好多外觀件，這些外觀件都有被裝飾的需求。滿足這個需求免噴涂是一個方式，但不是唯一的。結合以上來說，免噴涂的環保性和低成本性，是我們不能忽視的首選項。紅色是裝飾需求比較主要的包括面板、側板等。淡顏色的如導風葉片這種內部件，裝飾需求低一點。但是現在行業面臨一個外觀件的競爭趨勢，但凡能看到外觀件都可以進行裝飾，每一個地方都是需求點和競爭點。主要、次要外觀面對裝飾的需求越來越強烈，對創新性提出了較高要求。

圖 免噴涂外觀件的使用需求

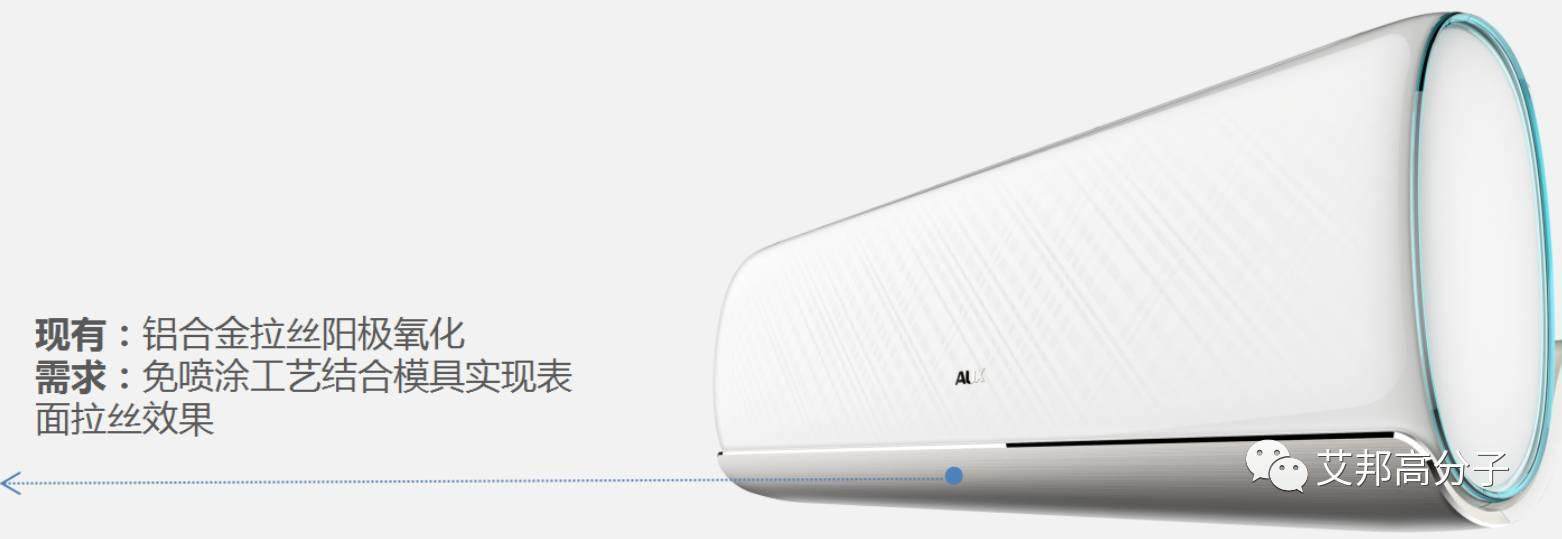

這是我們的運用案例，是去年的新品，通過免噴涂工藝結合模具實現表面拉絲效果，是鋁合金件。因為鋁合金件拉絲氧化之后加上高光面成本是比較高的。我們希望免噴涂材料可以達到這樣的質感以及拉絲效果，可以進行降本方案。這方面已經落實在做了，通過免噴涂及模具的處理達到鋁合金拉絲的效果。

圖 奧克斯空調運用案例

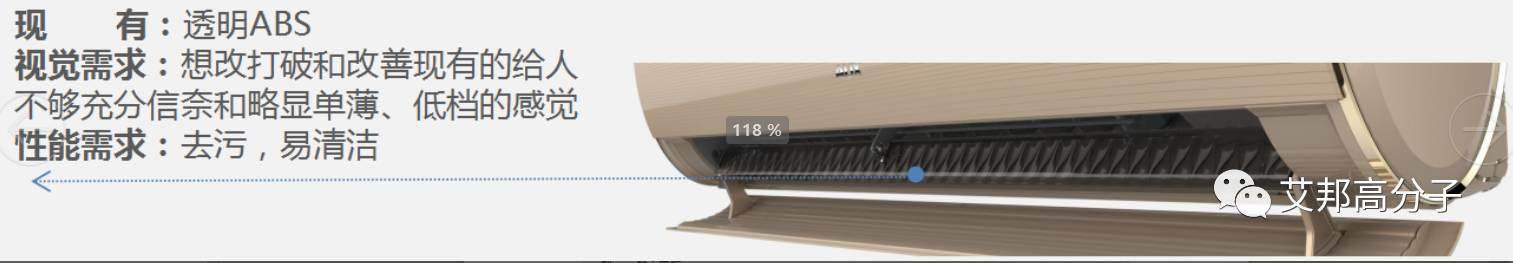

這是是掛機導風葉片的透明件，我們希望改善外觀，想改打破和改善現有的給人不夠充分信奈和略顯單薄、低檔的感覺。性能要求是去污，易清潔。要先滿足性能要求的前提，然后追求外觀。

圖 導風葉片透明ABS

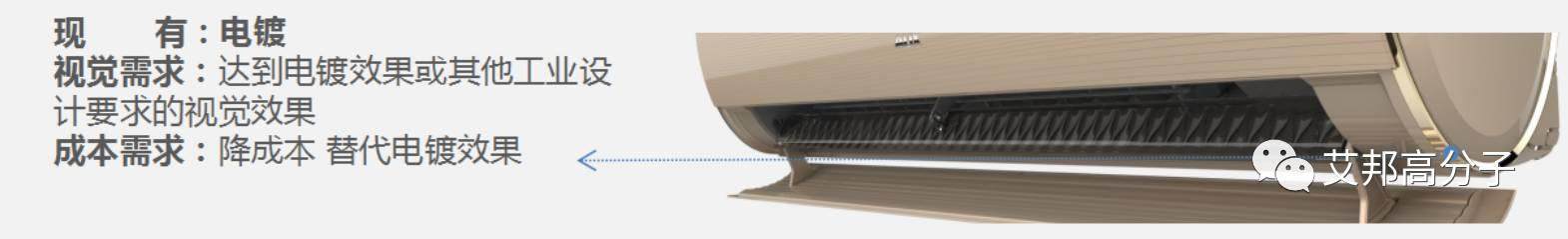

這是電鍍裝飾圈，我們希望通過免噴涂能達到電鍍需求。不只是空調的需求也是汽車、家電其他行業的需求。

圖 電鍍裝飾圈

2、免噴涂需求及展望

 免噴涂對金屬質感的追求只是開始，更廣闊的空間亟待我們共同去開發!下面用一些圖片闡述一下設計角度看免噴涂發展的設計和理念。

1）這張圖上的褶皺紋、裂紋、海水蕩漾、木紋、玉碎都是質感。其他工藝也可以實現。免噴涂也可以朝這個方向嘗試，我們希望每一個材料都有這樣的工藝。這樣產品優勢是更直接、更方便、成本更低。還有上面的像大理石、巖石的質感目前來說已經具備了。

圖 各類花紋

2）這是綢緞效果（類似噴砂效果）

類似效果常見于手機背殼、筆記本電腦等高附加值產品。像金屬比金屬更有質感，像綢緞比綢緞又更像金屬。

對免噴涂仿金屬效果有更高要求。要在工藝上更加細究，才會做的更加細致。

適合：柜機、空調外殼及裝飾件

圖 綢緞

3）自然紋理：水泥、大理石、巖石等

這種質感給人堅毅、結實、很接地氣的視覺感受,同時又不失時尚與大氣，給人低調奢華之感；

適合：高端空調柜機，現在空調大部分都是塑料件做噴涂，長期以來給人的感覺偏塑料、偏輕。，不夠高端。

圖 自然紋理

4）家居氛圍家的聯想

空調是放在家里或辦公用的，在空調的創新開發時會設想在家的環境中，空調應該怎樣去放置，怎樣的存在狀態。家庭里小用品的細節都可以激發對空調概念的設想。這就是設計的出發點。

有時候強烈質感會帶給人深刻印記，小小物件便會勾起家的回憶，厚厚的、溫馨的 想保留的那份。

圖 家中小物件

5）這是類似于陶瓷、通透玉石的效果。目前這些免噴涂可以做到，但希望做得更好，不僅僅存在于研發狀態，可以在成品體現方面做得更好。

可以試想一下一個玉鐲的首飾件，將它放大成一個空調或放大成一個電視機等等，會是什么樣的感覺。

圖 玉鐲

還有漸變效果，這都是設計的方向，方向就提供給材料廠家或者研發廠家作為研發的方向，也是我們設計的方向。

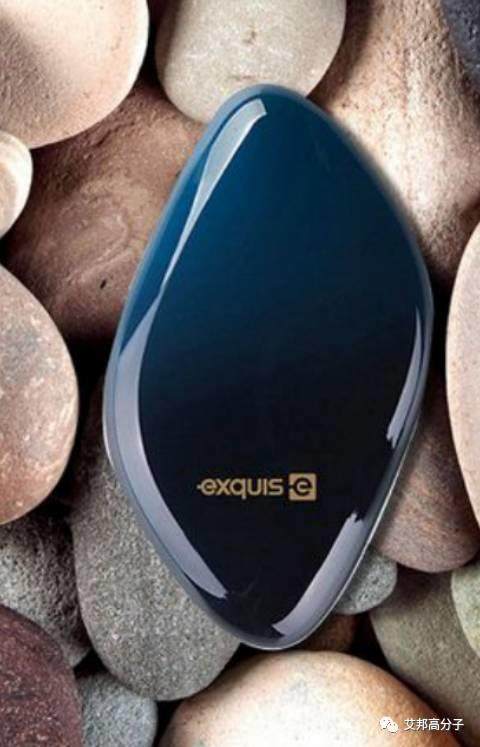

圖 漸變效果

圖 陶瓷

三、公司簡介

奧克斯是多元化的公司，業務板塊比較多家電、電力、投資、地產均有涉及。奧克斯空調位居行業第三，僅次于格力、美的，2016年已經全面超越海爾。智能電表、電力箱行業第一。爭在2020年實現“千億市值、千億規模、百億利潤”的戰略目標

圖 奧克斯集團簡介

到2017年截至空調家用商用已經突破1200萬臺。明年計劃在1800萬臺。

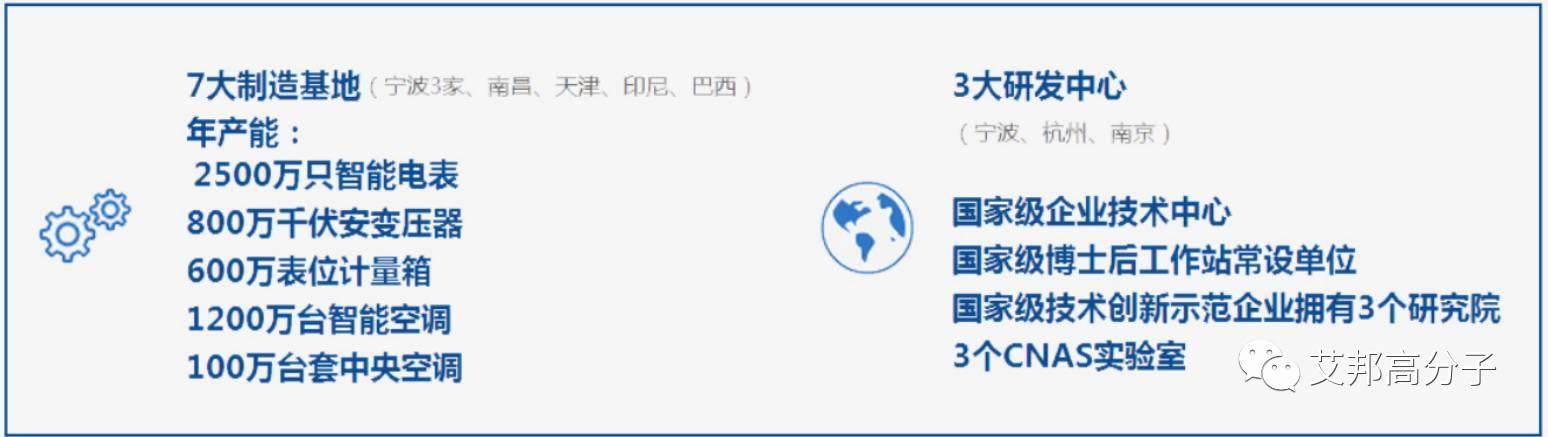

圖 奧克斯集團相關數據

發展戰略：千億市值、千億規模、百億利潤。奧克斯的目標是朝著千億發展規劃的。

圖 奧克斯集團發展戰略

這是我們的工業研發中心，2015年成立，2016年壯大，目前為止有十六、七人。

圖 奧克斯集團工業設計中心

提問環節：

1、我們是做珠光粉的，我想問一下我們也想研發一些在塑料行業或免噴涂行業里面用起來特別好的珠光，您能不能給我們描述一下如果珠光粉行業把珠光粉做出怎樣特殊的性能或者具有某些的參數，你們在免噴涂使用的時候會特別好用，這是我們今后的研發方向，我想聽一聽你們的建議給我們將來在免噴涂行業中用珠光粉，完美的珠光做一個畫像。這個珠光到底應該是什么樣的。

答：我之前關注過材料廠家，下游供應商。珠光、鋁粉這些研發廠家或者說是供應廠家。在設計師對表面效果追究的目標中，珠光和鋁粉對效果可能會起到很大的作用。在專業度上，你們肯定有自己的研發方向。我們的設想也要借鑒你們研發的方向，我們之間是相互影響的。我們的設計來源和想法也是你們提供的。我們的想法也是通過產品的類比和之前圖片靈感的提取。

2、珠光在運用里面會有流痕的問題，加熱之后失光的問題。目前你們在做免噴涂用到珠光粉的時候最迫切希望解決的問題是什么？

答：質感。珠光運用到柜機流痕的問題倒是還好。主要是質感。我認為出光的質感，珠光跟鋁粉比要相對弱一點。就是要提高珠光的金屬質感以及珠光閃爍的狀態。不能說一米外看不見或者必須打光才能看到。它應該是正常的存在。不論什么情況下，什么燈光下我都能看到閃爍的狀態，而不是換個角度，換個燈光才能看到。要有一個正常的閃爍效果，閃爍均勻密度就可以。金屬質感不光是珠光的問題還要用到鋁粉來研究了。
