AMOLED軟性顯示屏未來幾年將迎來較大的產能突破：韓國三星、LG電子目前產量占據全球90％供貨量；日本夏普、JDI軟性顯示屏預計2017年可量產；臺灣方面，友達、群創發展成熟，2016年可小量生產；在國內，相關企業有京東方、微天馬、華星光電、鑫光電等約6～8家。

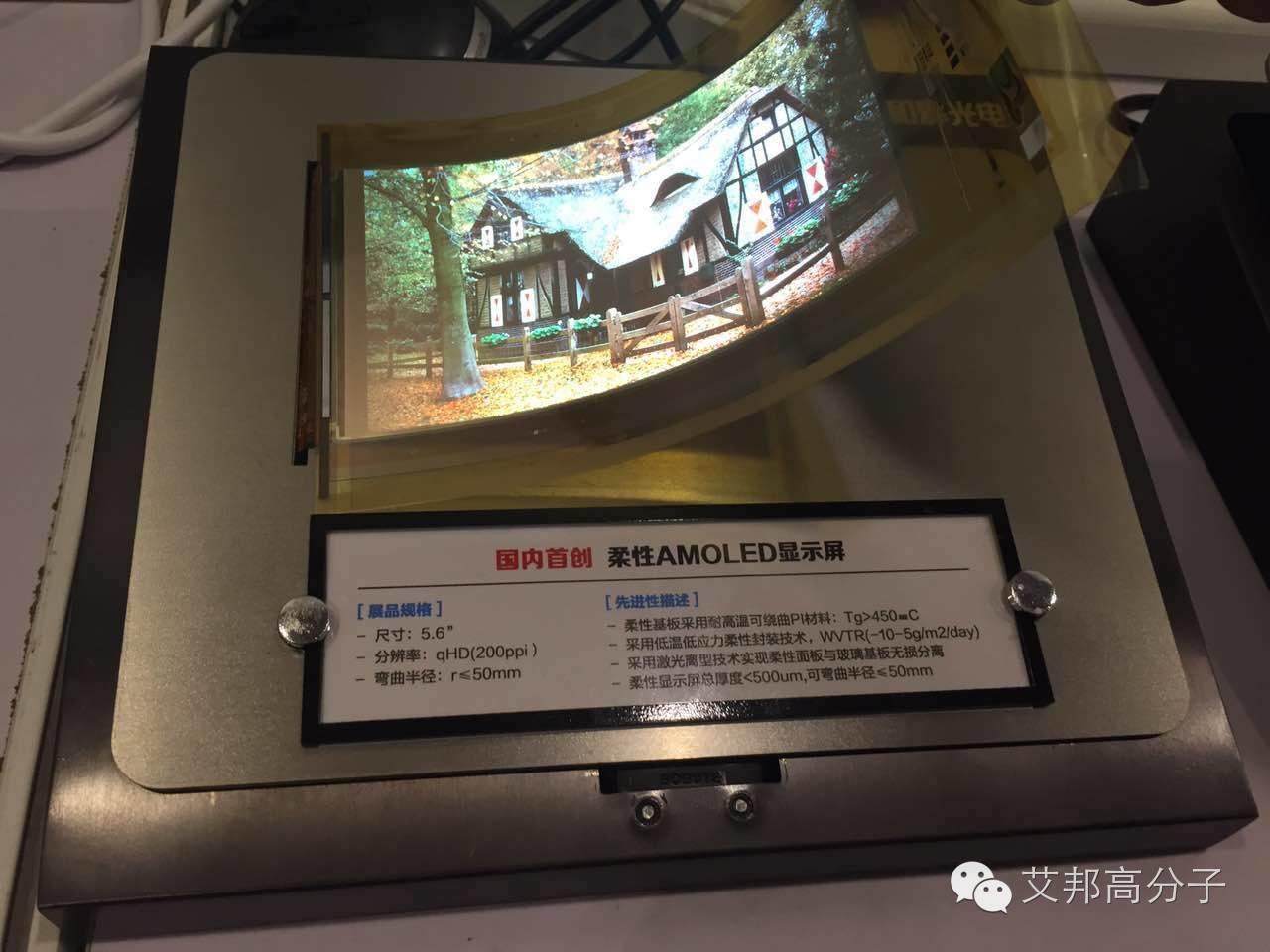

圖：AMOLED軟性顯示屏
AMOLED軟性顯示屏的大量應用，相配套的3D玻璃蓋板也將迎來大量應用。全球大部分3D玻璃產能集中在國內，如伯恩、藍思等已在量產，星瑞安科技一期年產1200萬片手機3D玻璃蓋板，不久后也將投產，但這仍可能無法滿足軟性顯示屏的需求。另外，3D玻璃的價格可能也不太適合中低端手機。這就為3D塑料樹脂蓋板提供了巨大機會，下面我們來看看3D塑料樹脂蓋板的生產流程是怎樣的：
采用壓縮注塑的方式得到3D塑料樹脂蓋板半成品。注塑壓縮成型是將一定體積(60%-70%)的熔融塑料注入敞開的型腔中，然后閉合模具、壓縮熔料、充滿型腔、成型光學透鏡的技術。采用壓縮注塑而非普通注塑是壓縮注塑不產生內應力，組織更加致密，提升硬度。

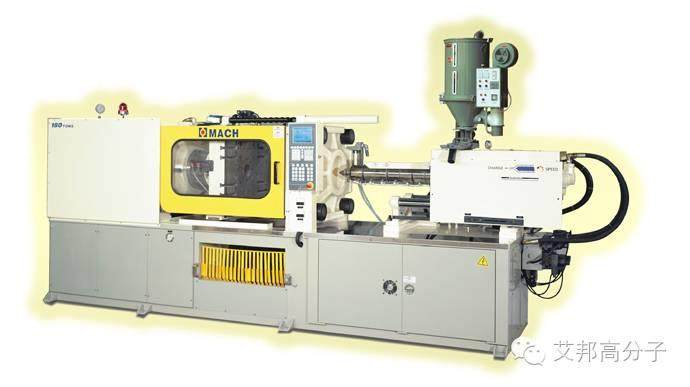

圖：中鴻泰精工G180 T壓縮注塑機
1）PC基材硬度3H，產地：日本，透光率90，211元/KG（含稅）。經硬化后可達7H～8H表面硬度，真正是摔不破面板。
2）PMMA基材硬度2H，產地：臺灣，透光率約94，60元/KG（含稅）。經硬化后可達8H～9H表面硬度，幾乎同強化玻璃。
3）上述2種高硬度塑料，是目前使用在觸控面板，最佳選擇。
4）重量只有玻璃1/2～1/3重量，減輕商品整機重量。
塑料表面硬度低，無法承受日常的刮擦，故需要做硬化處理。礙于塑料對溫度敏感的局限，一般采用浸鍍式—藥水浸鍍法（Dipping)為主。
浸鍍式硬化法：
a.以吊掛式或盤式流水線，涂層厚度4um~8um雙面硬化。
b.硬化速度快，產品良率高，成本低廉，硬化層均勻。
c.藥水優劣，決定表面硬度，產地：美國，680元/KG，硬化槽量：40KG。
d.強化制程簡易說明：人工化學藥劑清潔→ 80°C烘烤→ 退火→ 150秒藥水浸泡吊掛式流水線→ 硬化后烘干。
e.硬化生產設備投入成本低，效果好，1元/片之內成本，不失為最佳生產工藝。
f.產能大時，建議添購全自動硬化生產線。
3.
塑膠蓋板在硬化后雖然硬度達到7H～9H，但是塑料本身澀度高（化學現象）較容易沾染手痕、指紋，且硬度不等同滑度，加一道AF加工，檔次與質量大大提升。AF真空鍍膜法：成本太高，良率低，較不建議采用。
絲印烘烤加工雖然是成熟工藝，但是越硬塑件表面，要完全覆著，卻是一門高深技術。所以需要低溫烘烤，結合特殊油墨工藝，加上高智慧科技人員，使的產品質量更加穩固。目前，3D曲面或異形造型工藝，在印刷上也已經克服瓶頸點。
精雕機加工主要用于尺寸調整、倒角、開孔、開槽。必須選用塑料專用機，轉速60000轉或以上。市場售價凌亂，12萬～20萬皆有，日產能約2500～3000片/臺。配置方面，一臺中鴻泰壓縮機，大約搭配1.5臺～2臺精雕機。

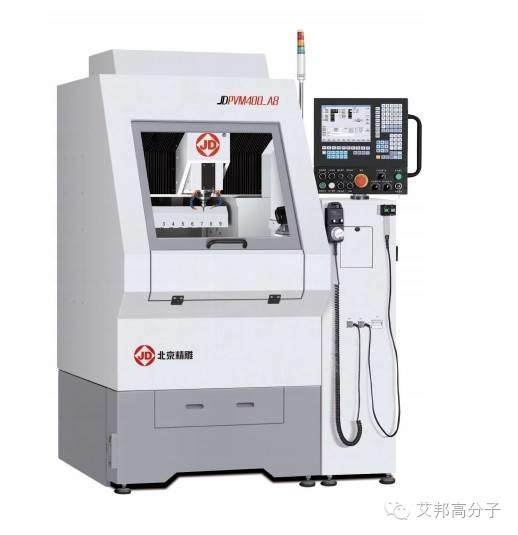

圖：北京精雕機
a.4.7吋蓋板：約9元美金。
b.5.5吋蓋板：約13元美金。
c.Apple iphone8要求玻璃厚度0.8mm，包覆型曲面半徑小的蓋板要求其單價，可能比上述金額高出1倍。
a.不談對外報價，不加上人工，利潤，設備投資..等
b.20克/片計算，PC素材：4.3元
c.20克/片計算：PMMA素材：1.5元
d.硬化成本：1元/片
e.印刷成本：2～3元/片
f.精雕加工：1元/片
g.包裝材料：1元/片
另附上塑膠面板廠設備配置表，供感興趣的朋友參考：
1 | 設備名稱 | 數量 | 單價（元） |
2 | 注塑機 | 10 | ￥1,280,000.00 |
3 | 雙模溫機 | 10 | ￥30,000.00 |
4 | 注塑機器人 | 10 | ￥80,000.00 |
5 | 自動供料系統 | 10 | ￥70,000.00 |
6 | 冷卻水塔 | 1 | ￥10,000.00 |
7 | 傳輸式UV固化爐 | 2 | ￥70,000.00 |
8 | 強化機 | 4 | ￥35,000.00 |
9 | 強化機（酒精槽） | 2 | ￥250,000.00 |
10 | 冷水機 | 1 | ￥8,000.00 |
11 | 預熱爐 | 2 | ￥8,000.00 |
12 | 全自動清洗機 | 1 | ￥14,000.00 |
13 | 強化框架 | 500 | ￥120.00 |
14 | 清洗籃 | 500 | ￥120.00 |
15 | 半自動絲印機 | 15 | ￥25,000.00 |
16 | 絲印烤箱 | 8 | ￥12,000.00 |
17 | 曬網機 | 1 | ￥10,000.00 |
18 | 網版烤箱 | 1 | ￥10,000.00 |
19 | CNC精雕機 | 6 | ￥150,000.00 |
20 | 真空機 | 1 | ￥15,000.00 |
21 | 空壓機 | 1 | ￥50,000.00 |
22 | 包裝生產線 | 2 | ￥20,000.00 |
23 | 真空包裝機 | 1 | ￥8,000.00 |
24 | 裝修工程 | 1 | ￥1,500,000.00 |
25 | 鉛筆硬度擦拭儀 | 1 | ￥3,000.00 |
26 | 透光測試儀 | 1 | ￥12,000.00 |
27 | 鹽霧測試儀 | 1 | ￥20,000.00 |
28 | 跌落測試儀 | 1 | ￥8,000.00 |
29 | 恒溫恒濕測試儀 | 1 | ￥60,000.00 |
30 | 高低溫冷熱沖擊測試儀 | 1 | ￥250,000.00 |
31 | 耐摩擦測試儀 | 1 | ￥20,000.00 |
32 | 百格刀 | 1 | ￥1,000.00 |
本文由中鴻泰精工機械(蘇州)有限公司投稿，轉載請注明來源
