今天，筆者就一些配色顏料對注塑件強度產生的影響來探討一下，希望能給大家一些參考和幫助。
1. 用色種配色引起的強度缺陷
因為色種熔完后還要與原料在注塑機的加熱筒內充分的混合，不像色粉已事先在轆料機內與原料混合均勻，所以用色種配色，注塑件容易出現混色問題。
更要緊的是，由于有的色種本身的脆性就比較嚴重，因而含量過高會使注塑件變脆。若是分布不均的色種集中到注塑件的夾水紋位置更是雪上加霜。關于這方面的危害，黑種和銀種是最大的。
所以，遇到混色和脆性大的問題無法解決時，如若使用了色種配色，不妨將色種改成色粉，相信會收到很好的改善效果。

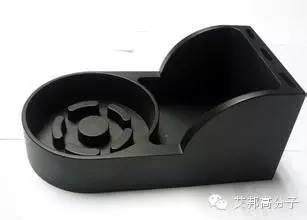

還有一個現象需要引起我們的注意，在生產黑色注塑件時,有時配料工會不嚴格按照配方的要求，在配料時隨心所欲地加黑種，因此常常會出現加多的情況，顏色也看不出來都是黑色，有時還擔心不夠黑有意多加一點，這就是為什么某些黑色注塑件沒加多少水口料也會忽然變得很脆的主要原因。
2. 白色注塑件中鈦白粉的含量對強度的影響

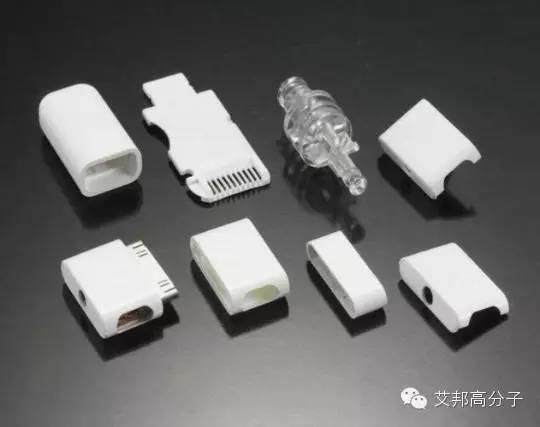

白色注塑件一般是用鈦白粉來配色。鈦白粉越多，注塑件就越白（一定含量之后，顏色不再改變），但是注塑件也跟著變脆。
鈦白粉是一種金屬粉，它與塑料是不能夠互溶的，就相當于一種雜質存在于塑料之中，破壞著塑料的組織結構和膠與膠之間的連接。因此，塑料的強度會隨著鈦白粉的含量的增加而不斷下降，PVC件就像生膠一樣可以輕易被拉斷和扭斷，注塑件有夾水紋的地方則會下降得更嚴重。
所以，在能夠滿足顏色要求的情況下，鈦白粉的含量應盡量越少越好。
來源：黃榮生注塑博客，由艾邦高分子編輯整理
如果您有什么注塑方面的問題或者經驗分享，請加微信18320928915發給我們.或者您對噴流紋怎么解決，有什么高招，也可以在留言處補充哦！
推薦閱讀：
查看更多注塑缺陷資料，請發送“注塑”至艾邦高分子公眾號
加入注塑交流群，請加微信：15712009605，并注明“注塑+公司”
閱讀原文，查看注塑經典文章
始發于微信公眾號：艾邦高分子
