納米注塑既是注塑的一個細分領域，又是注塑近幾年的一個創新技術。在工藝參數控制方面，很多部分需要有注塑常識，另一些部分則是和普通注塑不同，或者說側重點不同。和普通注塑不同，納米注塑注射壓力較高、注塑時間較短、流動行程長，而且還需要和金屬件結合；在納米注塑過程中，這些相關參數就需要更加重視了，下面列出十條軍規，歡迎在留言處補充！
圖：手機金屬外殼納米注塑
一注塑模具設計需要注意哪些？ |
軍規1:注塑澆口設計
澆口及模具流道設計要充分考量注塑壓降問題,澆口位置離五金中框缺口越近越好,確保注塑壓力傳導效果。
軍規2:排氣及冷料井設計
成品充填末端要加強排氣,特別注意冷流道模具要做好流道排氣及冷料井,優先選擇熱流道。
軍規3：避免使用扁頂
模具生產實際溫度超過140°C,模具頂出系統盡可能避免使用扁頂,降低卡死風險。
圖：精密方型推桿扁頂桿
軍規4：模溫控制要均勻
模具油路設計或加熱棒要確保模具溫度均勻,這樣可以最大程度避免溫度不均勻帶來的曲翹問題。在溫度控制方面優先選用油溫控制。
軍規5：避免插破設計
避免插破設計,無法避免的需做成鑲件及增加鑲件強度。

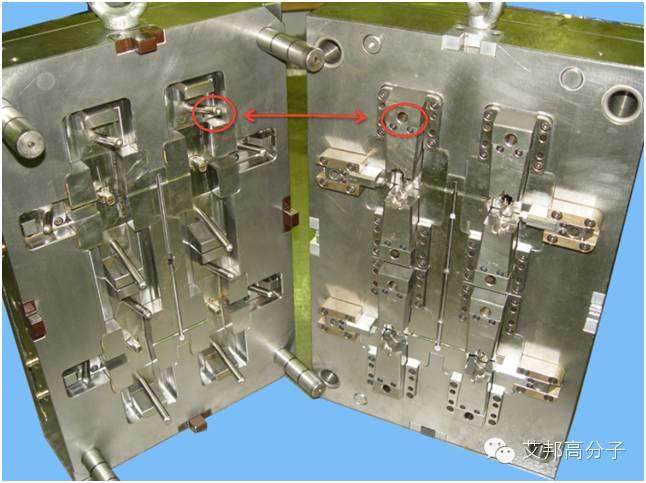

圖：插穿設計：一邊是柱子，一邊是孔，柱子插到孔里，那么柱子留在外面的部分起檔膠作用
二注塑成型時應注意些什么？ |
軍規6：原料干燥是注塑良率的先決條件！
原料烘料嚴格按照原料物性表進行；烘料不足，則注塑是有水份氣化，注塑制品有氣泡；烘料過長，塑料可能降解，不僅顏色變黃，力學強度也大大降低！

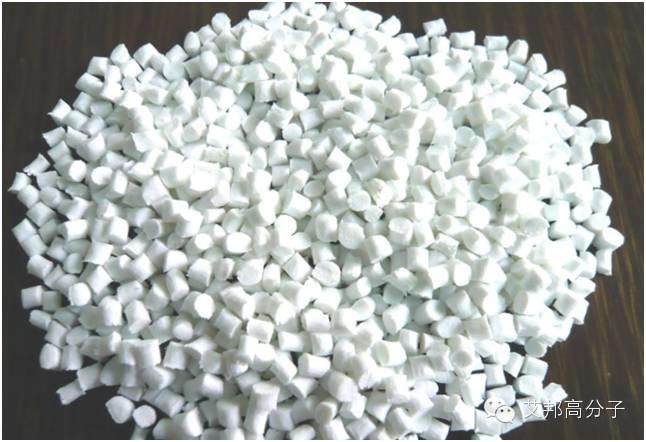

圖：PBT粒料，在選擇PBT等塑料時，最好能抗變黃
軍規7：確保一定的保壓時間
實際注塑生產要規范注塑成型參數，保壓過程由于結晶塑料有一定的收縮，保壓壓力與保壓時間對塑膠及五金連接處強度和塑膠氣孔、凹陷等不良的改善起關鍵作用。
軍規8：金屬中框預加熱處理
五金中框機外預加熱至120°C再注塑對結合力有一定改善，這和熱流道的作用效果類似。
軍規9：做好物料管理，保證時效性
納米注塑前處理后鋁中框注塑有時效性要求,T處理一周后如未注塑需重新做T處理，E處理則可以維持一個月。
軍規10：熱處理2小時
納米注塑注塑壓力一般很大，易導致注塑件存在殘余應力；注塑后產品需在150℃溫度保溫2小時,即能消除應力，防止變形，又能提高塑膠的結晶度，增加其力學性能。
本文節選自劉兵先生的《鋁合金手機殼之加工》，艾邦高分子編輯整理，轉載請注明來源
推薦閱讀：
3.未雨綢繆，手機金屬+塑膠外殼生產商竟接不到單（更新版）？
4.手機外殼壓鑄成型取代大量CNC加工又將帶來行業一場震動？
加入“手機產業鏈交流群”，請加微信：18319055312 ，備注“NMT+您的公司”
閱讀原文，參與艾邦納米注塑供應鏈線上展覽
↓↓↓
始發于微信公眾號：艾邦高分子
