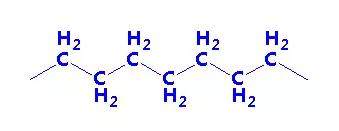

了解過高分子的朋友都知道，聚乙烯（PE）是以乙烯為結構單元的長鏈大分子。這條長鏈上沒有芳環、芳雜環，也沒有像苯環一類的側基，完全由-C-C-鏈構成，所以鏈段運動相當自由，具有很高的柔順性。
1.為什么聚乙烯在室溫條件下不是高彈態？
通過查表我們可以知道，聚乙烯的玻璃化溫度Tg在-68℃左右，遠遠低于室溫，也就是說在室溫條件下，聚乙烯應該處于高彈態才對。但事實上并非如此，我們常見到的聚乙烯薄膜或者板材，都是塑性的，而非彈性體。
問題在哪呢？小編剛學高分子的時候，也有過同樣的困惑。我們經常說，性格決定人生，而在高分子材料里面我們常說，結構決定性能。
但這個結構，并非單指分子結構，還要考慮高分子的分子量，分子量分布，結晶，取向，氫鍵，交聯等微觀結構。
對于聚乙烯而言，正是由于分子結構較為規整，柔順性較高，分子鏈非常容易通過折疊和相互堆積來降低表面能使自身體系更加穩定，也就是我們通常所說的聚合物結晶。
我們說Tg是鏈段開始能夠運動的溫度，而在環境溫度高于Tg時，對于線性結構的聚乙烯來說，之所以仍然保持塑性，是因為結晶對鏈段運動的限制。也就是說結晶之后，材料的使用溫度從Tg上升到了晶體融化的溫度Tm。這使得聚乙烯雖然分子鏈很柔順，但是最終形成的材料卻是硬的塑料。
2.抑制PE的結晶，是否可以成為彈性體？
當然，如果能夠將聚乙烯的這種結晶傾向抑制住，那么聚乙烯就有可能形成橡膠一樣的彈性體。比如：乙丙橡膠，就是通過丙烯單元的無規引入來破壞分子鏈的規整性，從而抑制結晶，再通過引入不飽和單元，使之交聯，最終得到一種耐候性優良的橡膠。
需要指出的是，雖然結晶使得分子鏈排列更加規整，但并不是結晶度越高，材料的強度越好。小編曾把聚乙烯的結晶度做到98%，結果材料脆的一塌糊涂，高分子晶體內的分子量排列雖然規整，但是晶區和晶區之間的連接是非晶的，存在很多缺陷，就像一個個鐵環連成的鐵鏈，不管鐵環如何結實，如果環與環之間的連接比較脆弱，那鐵鏈的整體強度也不會高到哪里去。
來源：微信公眾號：polymerengineer，艾邦高分子整理編輯
轉載文章僅為傳遞信息，版權歸原作者所有！
推薦閱讀：
加入PE交流群，請加微信：18320928915或15712009605，并注明“PE+公司”
閱讀原文，加入PE技術交流群
↓↓↓
始發于微信公眾號：艾邦高分子
