眾所周知，聚碳酸酯（PC）以優異的剛韌性“揚名”于工程塑料圈，這款材料甚至可以做為防彈玻璃的原料，衍生出來的PC/ABS也因為其優異的韌性，在汽車、家電領域也是混的風生水起。俗話說，天有五行：水、火、金、木、土，分時化育，以成萬物。世間萬物相生相克；五行相生：金生水、水生木、木生火、火生土、土生金；五行相克：金克木、木克土、土克水、水克火、火克金。于世，存天敵，孰能免之？因此，小編今天就為大家講講“PC”的命中克星。
一、無所不能的聚碳酸酯！
PC（聚碳酸酯）具高強度及彈性系數、高沖擊強度、使用溫度范圍廣；強度高、耐疲勞性、尺寸穩定、蠕變也小，電氣特性優;成形收縮率低、尺寸安定性良好；高度透明性及自由染色性等特點。因此廣泛應用于：玻璃裝配業、汽車工業和電子、電器工業，其次還有工業機械零件、光盤、包裝、計算機等辦公室設備、醫療及保健、薄膜、休閑和防護器材等領域。在塑料圈，名氣響當當，為五大工程塑料之一。
圖 1PC 的應用
二、命遇天敵，香消玉殞!
話說，命遇克星，在劫難逃！如圖2所示，僅僅在高溫高濕（90℃，95 RH%）下放了7天，一個漂亮的PC/ABS車輪轂就變成一碰就碎的怪玩意兒。

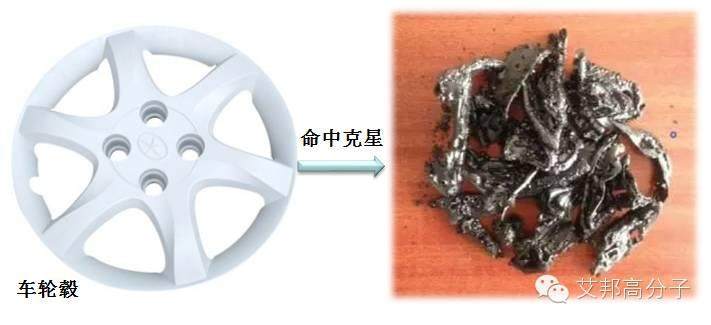

圖 2PC/ABS車輪轂一碰就碎
如圖3：形狀規整的PC/ABS拉伸樣條在高溫高濕條件下，起泡、脆如餅干。

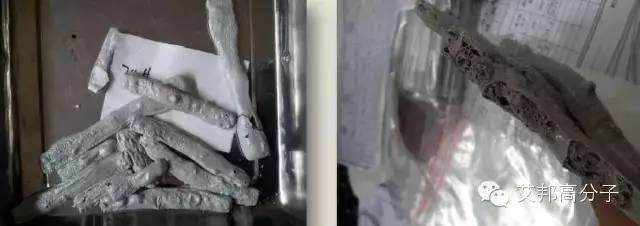

圖 3形狀規整的PC/ABS拉伸樣條高溫高濕后，氣泡、脆如餅干
三、誰是PC的天敵？
PC到底遇上誰？慘遭如此下場！為了解決弄清楚這個問題。小編冒充一次“毛利小五郎”，借柯南（臺灣國立科技大學的邱淑哲教授）之力，向大家解釋這其中真相：
邱淑哲教授在wastemanagement雜志發表過關于《金屬氯鹽對PC廢料熱降解的影響》一文：研究了不同的金屬氯鹽提高PC廢料的降解，不加金屬氯鹽時，PC在400℃時的的降解轉化率是8.5%。加入金屬氯鹽后，降解變得特別明顯。其中ZnCl2和SnCl2導致PC降解最嚴重，降解率超過80%。

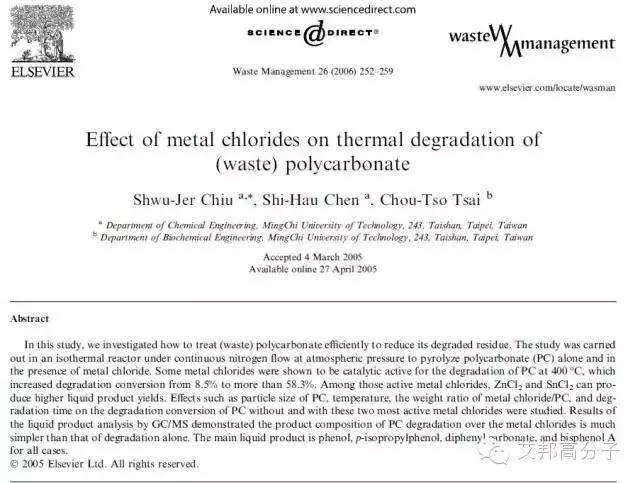

圖 4文獻內容

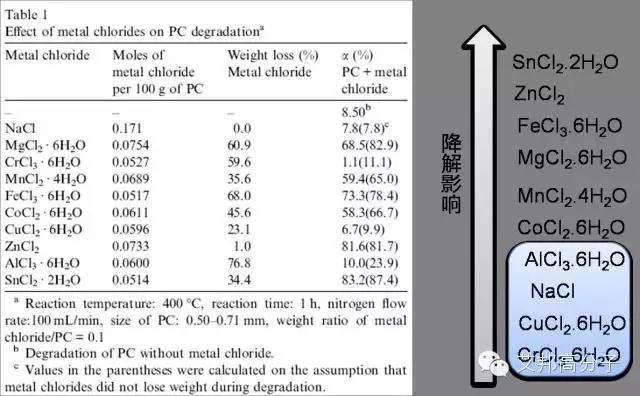

圖 5金屬離子對PC的影響作用
到這里，我們就可以清楚的知道了，前面PC/ABS車輪轂慘不忍睹的遭遇，是因為遇到了“金屬離子”！
當然，造成PC/ABS降解嚴重的因素不只是金屬離子，前面發泡的“餅干”樣條就是堿性物的杰作。然而，一般為了提高其耐候性，往往不明其理的朋友，就在其中加入耐候劑HALS，這類助劑呈堿性，會對PC/ABS產生破壞作用。因此，在設計配方時，一定要避開這類堿性物質。
此外，Sn 、Zn和Ti金屬是合成原材料時的常用催化劑，例如鈦酸四丁酯就是成PBT的催化劑。在設計PC/ABS和其他PC合金材料時，要盡可能的避免原料和色粉里含有這些高危金屬。
長期使用時，特別是在高溫高濕的環境下，這些金屬離子的影響就會原形畢露了。這大概也是市面上不同公司PC/ABS質量差異大的原因之一吧。細心的看官們也發現了，前面降解排行榜前面還有個熟悉的Fe離子。注塑機里殘留一點，擠出機里生點銹，這些都是千萬不能要的。
最后，還有一點需要注意的就是，PC本身耐水解性就比較差。因此，為了保護好PC及其合金，盡量遠離或避免潮濕環境，對于維持PC及其合金的穩定性是一種不錯的方法。
高危金屬鹽碰不得“PC的命中克星”！！！
文章內容源于錦湖日麗，艾邦高分子整理編輯
推薦閱讀：
1.聚碳酸酯的基本介紹-為什么市面上那么多PC/ABS合金？ TPE包PC/ABS要注意什么？
加入“PC技術交流群”，請加微信：15118070935或15712009605，并注明“PC+公司”
長按二維碼，加入PC技術交流群
閱讀原文，加入加入PC技術交流群
↓↓↓
始發于微信公眾號：艾邦高分子
