塑料圈的朋友都在關注的公眾號——艾邦高分子，戳藍色字體關注吧

一、什么是流痕？

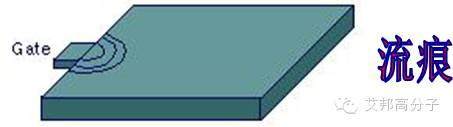

流痕是指在澆口附近呈波浪狀的表面缺陷，表現為以澆口方向為中心，樹脂流動的痕跡以同心圓的形狀在成型品的表面刻印的現象。

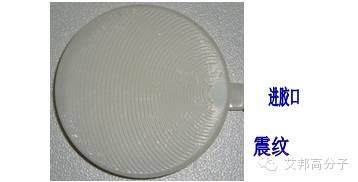

若波浪特別明顯，就成了震紋，這種波浪就不僅僅是視覺所見的痕跡，而是可以觸摸到的臺階狀的凹槽。震紋產生原因是熔體粘度過大而以滯流形式充模時，前端的料一接觸到型腔表面便很快冷凝收縮起來，而后來的熔料又脹開已收縮的冷料繼續前進過程的不斷交替使料流在前進中形成了表面震紋。

二、產生原因及原理？

1.什么因素導致？

造成流痕的原因包括較低熔體溫度、模具溫度，較低的注射速度、注塑壓力或者流道和澆口太小，流動阻力太大。

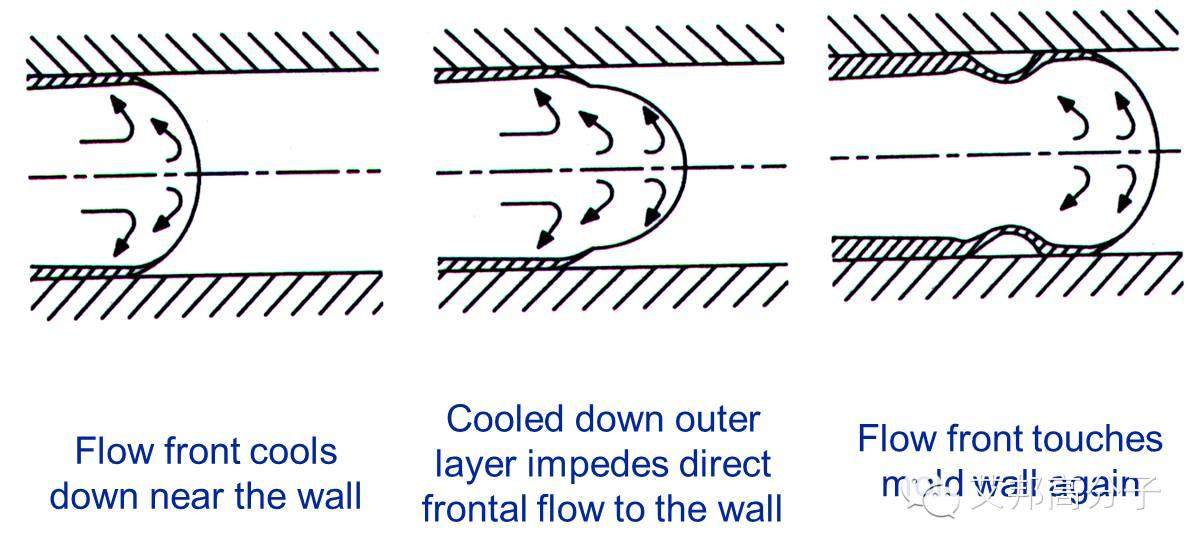

跑馬紋的成因圖解：

2.產生原理

1） 由于產品結構因素，熔料在經過結構落差或障礙注射時，會因流動阻力的增大而產生高剪切。

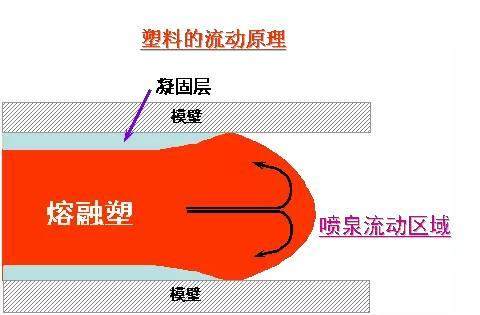

2）當熔融塑料通過射咀或或澆口到達模具型腔時，因熔料與模壁溫差較大，提前接觸模具表面的熔料會輕微固化逐漸凝固，時間越長，凝固層越厚。若熔料在經過結構落差，型腔凸起位置時不能良好過渡，模壁表面相對較冷的凝固層會被沖擊產生滑壁現象，則與黏度較低的流動層相結合產生的流痕，浮于型腔表面或產品內部。

三、如何解決？

素材來源于高分子論壇，艾邦高分子整理編輯

推薦閱讀：

• 如何用多級注射解決流痕問題


• 輕松幫客戶解決注塑問題之分層起皮、流痕、欠注、銀紋/水花、縮痕、熔接痕


• 何為欠注？注塑打不滿的原因及解決方法


• 塑件溢料（飛邊）是怎么回事？如何排除


關注艾邦高分子，發送任意關鍵字，如“注塑”或“擠出”，都有更多相關文章推送哦~

加入注塑交流群，請加微信：15712009605，并注明“注塑+公司”

閱讀原文，查看注塑經典文章

始發于微信公眾號：艾邦高分子
