做手機(jī)的朋友都在關(guān)注的公眾號(hào)——艾邦高分子，戳藍(lán)色字體關(guān)注吧！
圖：VIVO手機(jī)的陽極氧化效果
一、納米注塑產(chǎn)品陽極后出現(xiàn)藏酸是什么原因？
在中國高分子論壇上，有位網(wǎng)友提出：納米注塑產(chǎn)品陽極后產(chǎn)品出現(xiàn)藏酸是什么原因造成的，怎么解決?
問題一拋出，就有其他網(wǎng)友回帖，網(wǎng)友A表示也遇到了同樣的問題，他說：有一款產(chǎn)品在二陽之后的產(chǎn)品推力比一陽下降了一半！

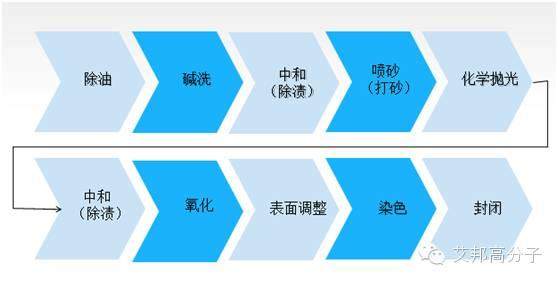

圖：陽極氧化的十大工序
網(wǎng)友B表示：
藏酸的根本原因是鋁塑結(jié)合的縫隙，不管多么好的結(jié)合都無法避免微觀的結(jié)合縫隙！在陽極氧化制程中的化拋工序中，由于熱脹冷縮原理，金屬和塑料在溫度變化時(shí)，收縮程度不同，導(dǎo)致產(chǎn)生裂縫。
少量化拋劑（一般為高濃度硝酸、硫酸和磷酸混合物）會(huì)滲進(jìn)微縫中，不易清洗出來；在硫酸陽極電解液中，由于長時(shí)間的電解反應(yīng)也會(huì)有少量酸滲入；即使經(jīng)過清洗，在后工序的染色和封孔工序還是會(huì)有殘酸流出，染色劑遇見酸變成白色，也就是露白現(xiàn)象。特別是封孔工序也是高溫，熱脹冷縮原理導(dǎo)致酸滲出破壞染料形成露白。
回復(fù)“手機(jī)”或“納米注塑”，可查看更多相關(guān)文章
二、應(yīng)該如何解決？
知道了藏酸的根本原因，我們就能對(duì)癥下藥了！解決方案不僅僅是給出一個(gè)流程就能完全控制的，需要更詳細(xì)的細(xì)節(jié)管控。主要分為兩個(gè)方面：
1.減少或杜絕漏酸現(xiàn)象
首先，在選擇金屬和塑膠材料時(shí)，應(yīng)使兩者的收縮率盡可能相同；一般來講，可以通過改變玻纖等增強(qiáng)材料的比例來改變塑膠的收縮率，使之與金屬材料接近。
其次，優(yōu)化注塑的參數(shù)，減少注塑缺陷。
最后，避免溫度升高或降低過快，避免裂縫的產(chǎn)生。
2.將殘酸除去

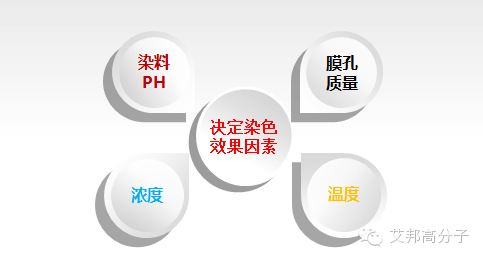

圖：決定染色效果的四大因素，來源四維化工
在染色之前，使用表調(diào)劑將滲透出來的酸中和，再配合超聲波處理，將裂縫中的酸驅(qū)趕出來。
在實(shí)際的生產(chǎn)中，人們往往傾向于使用表調(diào)劑配合超聲波的方法，其實(shí)第一種方法屬于防患于未然，第二種方法只是一個(gè)補(bǔ)救的措施。所以說，解決方案不僅僅是給出一個(gè)流程就能完全控制的，需要更詳細(xì)的細(xì)節(jié)管控。
回復(fù)“手機(jī)”或“納米注塑”，可查看更多相關(guān)文章
本文系原創(chuàng)，主要內(nèi)容來源中國高分子論壇。如果您也希望加入討論，請(qǐng)閱讀原文訪問論壇。
推薦閱讀：
1.最新手機(jī)外殼環(huán)保氧化工藝，你可以不買Iphone6s，但是你得知道陽極氧化
2.手機(jī)外殼壓鑄成型取代大量CNC加工又將帶來行業(yè)一場(chǎng)震動(dòng)？
3.手機(jī)外殼陽極氧化做好，必須把控這7大細(xì)節(jié)！
4.未雨綢繆，手機(jī)金屬+塑膠外殼生產(chǎn)商竟接不到單（更新版）？
回復(fù)“納米注塑”，可查看更多相關(guān)文章
加入“手機(jī)產(chǎn)業(yè)鏈交流群”，請(qǐng)加微信：18319055312 或15712009605，并注明“手機(jī)+公司”
閱讀原文，訪問中國高分子論壇
↓↓↓
始發(fā)于微信公眾號(hào)：艾邦高分子
