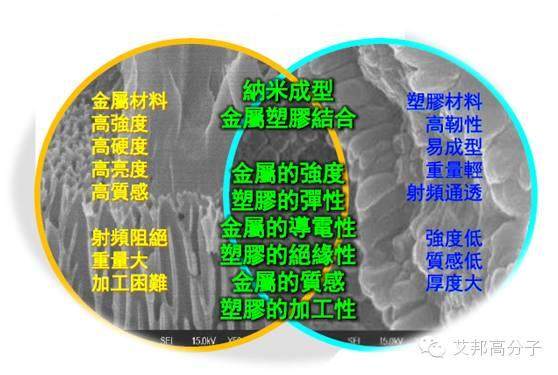

金屬材料具有高強度、高硬度、高亮度、高質感的優勢，但會阻隔射頻，且重量大、加工困難；塑膠材料具有高韌性、易成型、重量輕、射頻通透的優點，但強度較低、質感差、厚度大。納米注塑通過將金屬和塑膠一體化，從而結合了兩者的優點！回復“納米注塑”，查看更多文章
在納米注塑之前，需要通過金屬表面處理得到納米孔洞，大家熟悉的有T處理、E處理等，富士康開發出的ECIM可能不太了解，我們來看看：
一、富士康的ECIM技術包括什么？

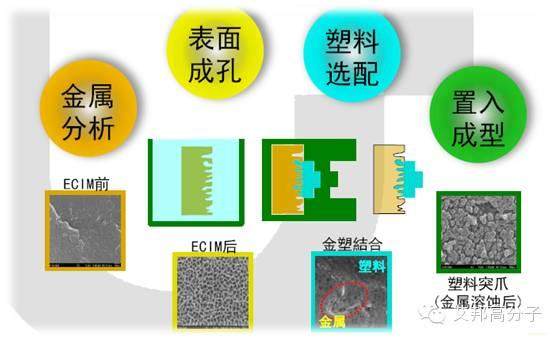

圖：ECIM技術的組成
不同于T處理等，ECIM包括金屬分析、表面處理、塑料選配、和置入成型。說的明白點，ECIM主要有E處理和納米注塑兩個工藝。下表列出了ECIM技術和T處理的主要區別：
表：ECIM和T處理的區別
項目 | ECIM | Other |
關鍵工藝 | E處理 | T處理 |
奈米孔洞形成 | 電化學法 | 化學法 |
顯微組織 | 30-100nm奈米孔 | 20-40nm奈米孔 |
結合機制 | 物理結合 | 置換反應 |
保存期限 | 大于一個月 | 一周左右 |
研發生產模式 | 一條龍式自主研發生產 | 技術方授權生產方 |
二、適合做ECIM的材料有哪些？
金屬材料：鋁合金（AL 1-7系）、鈦合金（TC4、TA2）、不銹鋼（SUS 3系）
塑膠材料：PPS:1135/5120（Toray）、PPS:SZS07-001B、PBT:1101GX54（Solvay）、PA:ixef1622（Ticona）、PCT:LKX1480-1（Bayer）、TPU:786 E
金屬方面，一般來說，鋁合金的效果最好；塑膠材料方面，PPS、PBT綜合效果最好，PA次之，PCT、TPU效果最差。
表：各種塑膠材料納米注塑后的效果
強度 | 陽極 | 耐化學性 | 染色性 | |
PPS | A | A | A | B |
PBT | B | A | A | A |
PA | A | B | B | B |
PCT | C | A | B | A |
TPU | C | B | B | A |
注：優異程度 A> B> C
三、ECIM技術有什么優勢？
1．結合強度高

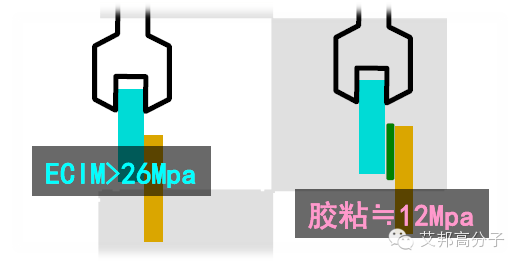

ECIM結合強度由于傳統膠粘。如上圖所示，ECIM結合強度大于26Mpa，膠粘結合強度約等于12Mpa。
2.外觀無縫結合

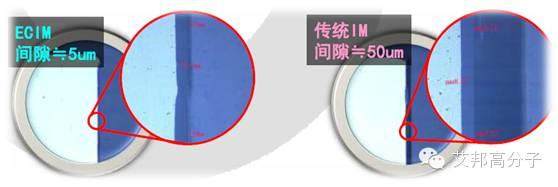

如上圖所示，傳統IM間隙約等于50um，ECIM可使塑膠和金屬間隙縮小至5um。
3.倉儲壽命長

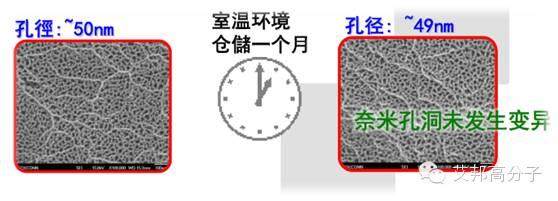

納米孔洞處理一個月后，孔徑從50nm變?yōu)?/span>49nm，納米孔洞未發生變異。

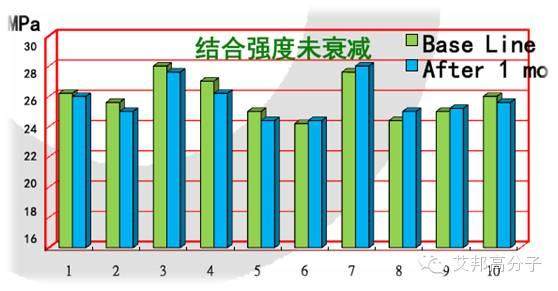

對比處理后和處理一個月后，其納米注塑后樣條的結合強度無明顯衰減。
4.結合強度的穩定性
表：處理前后結合強度對比
試驗內容 | 拉伸強度/MPa | 剪切強度/MPa |
處理前 | 12.8 | 27.5 |
高溫高濕試驗 | 12.6 | 27.1 |
鹽霧試驗 | 12.4 | 26.8 |
冷熱沖擊試驗 | 11.9 | 26.2 |
如上表所示，和處理前相比較，試樣條經過以上三種處理的拉伸強度、剪切強度變化不大。表明ECIM技術得到的產品結合強度的穩定性好。
