圖：上海靖凱模塑科技有限公司——姜勇道
在11月14日的家電塑料創新設計與加工研討會上，上海靖凱模塑科技有限公司——姜勇道先生跟我們分享了《MuCell?產品與模具設計以及仿真分析經驗分享 》。
PPT主要 分為五個方面：
1）mucell工藝的介紹
2）mucell家電應用案例
3）模具設計For MuCell
4）MuCell制程的CAE分析
5）產品成型問題解決For MuCell
微發泡注塑成型工藝：是一種革新的精密注塑技術，微發泡注塑成型工藝突破了傳統注塑的諸多局限，可顯著減輕制件的重量、縮短成型周期，并極大地改善了制件的翹曲變形和尺寸穩定性
一、微發泡工藝的介紹

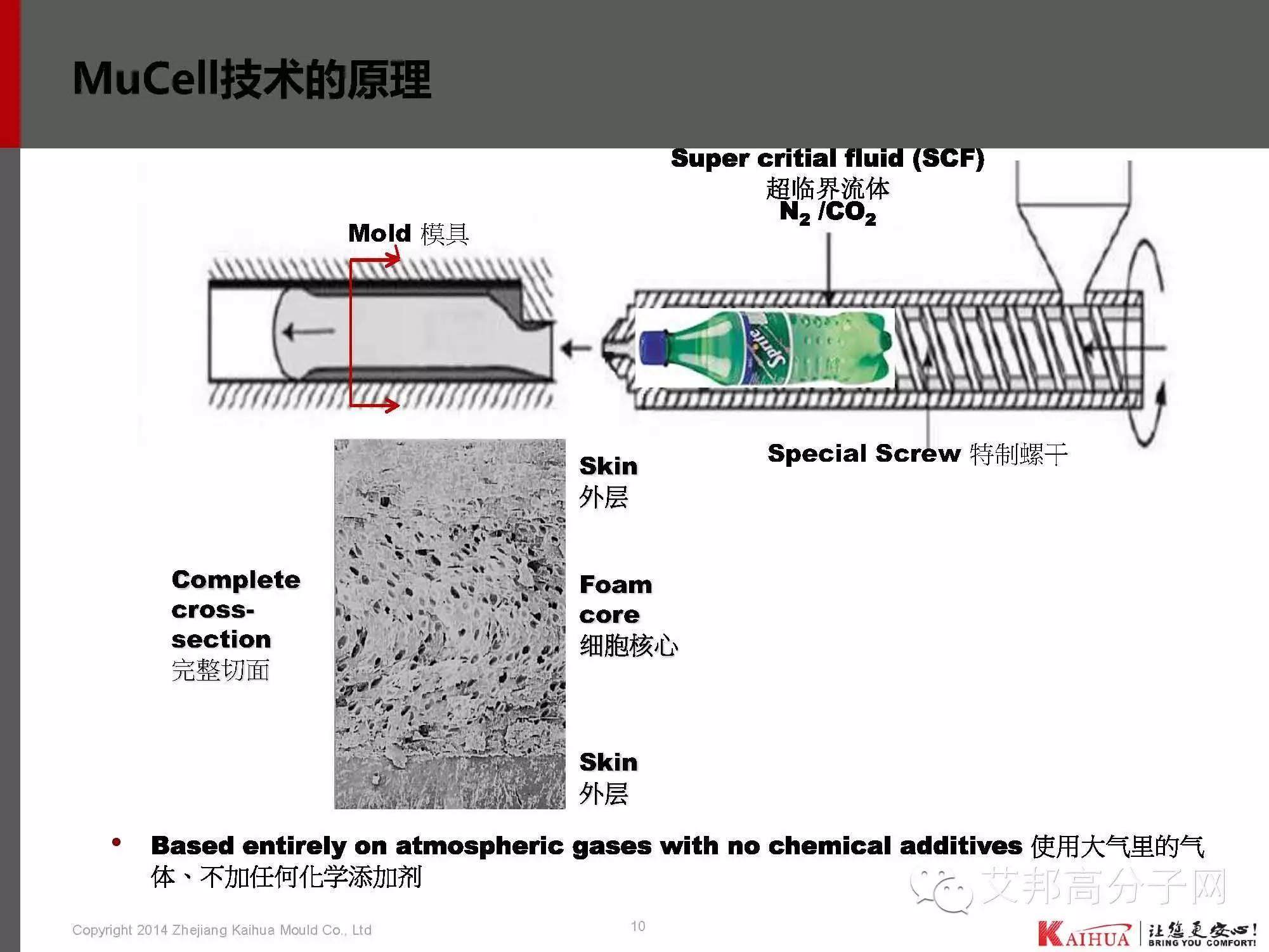

微孔發泡注塑技術的原理
將超臨界流體(CO2或N2)溶解到熱融膠中形成單相溶體，并在一定的恒定壓力下保持下來；然后，通過開關式射嘴將單相溶體射入溫度和壓力較低的模具型腔中，形成微發泡產品

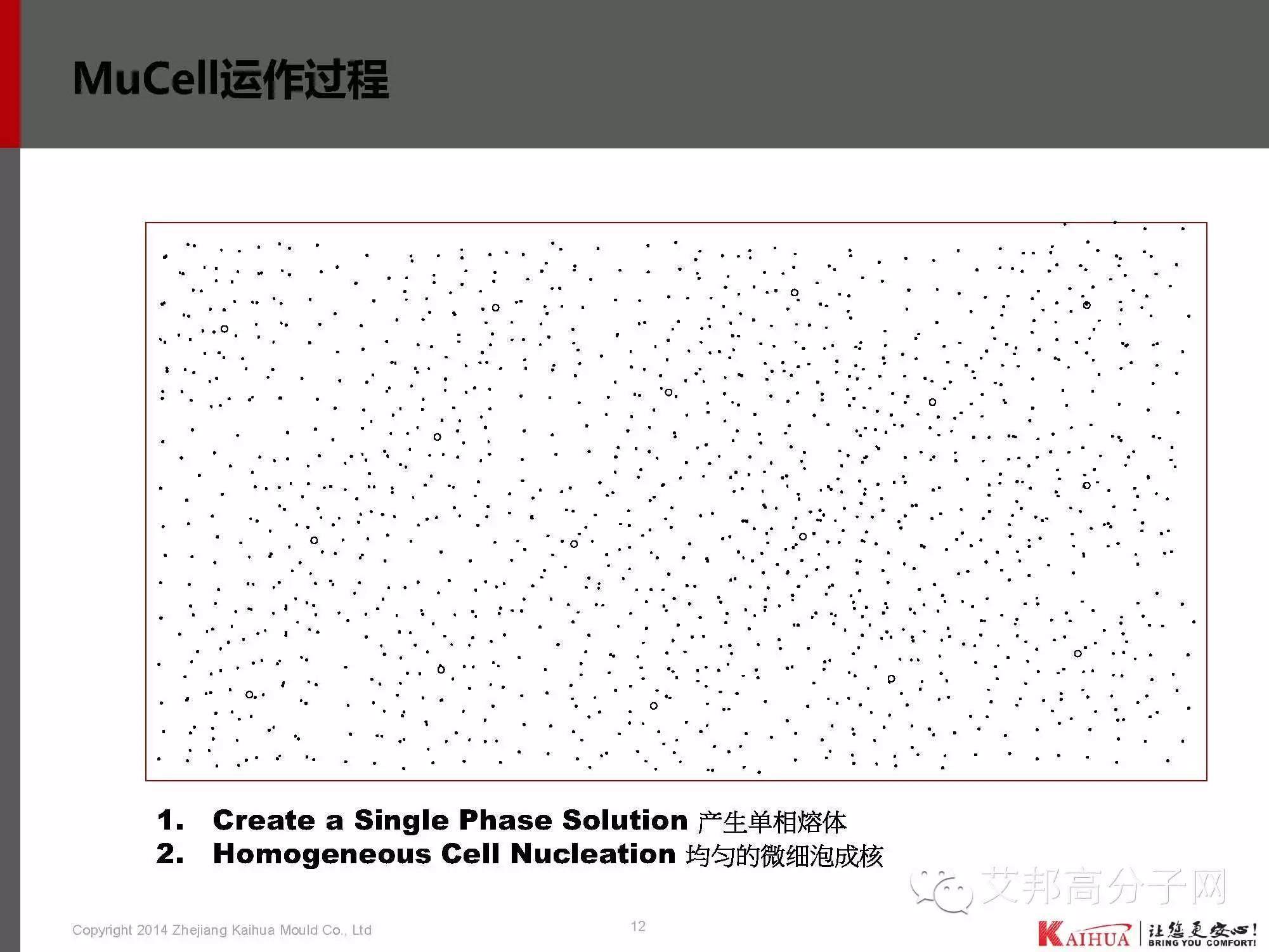

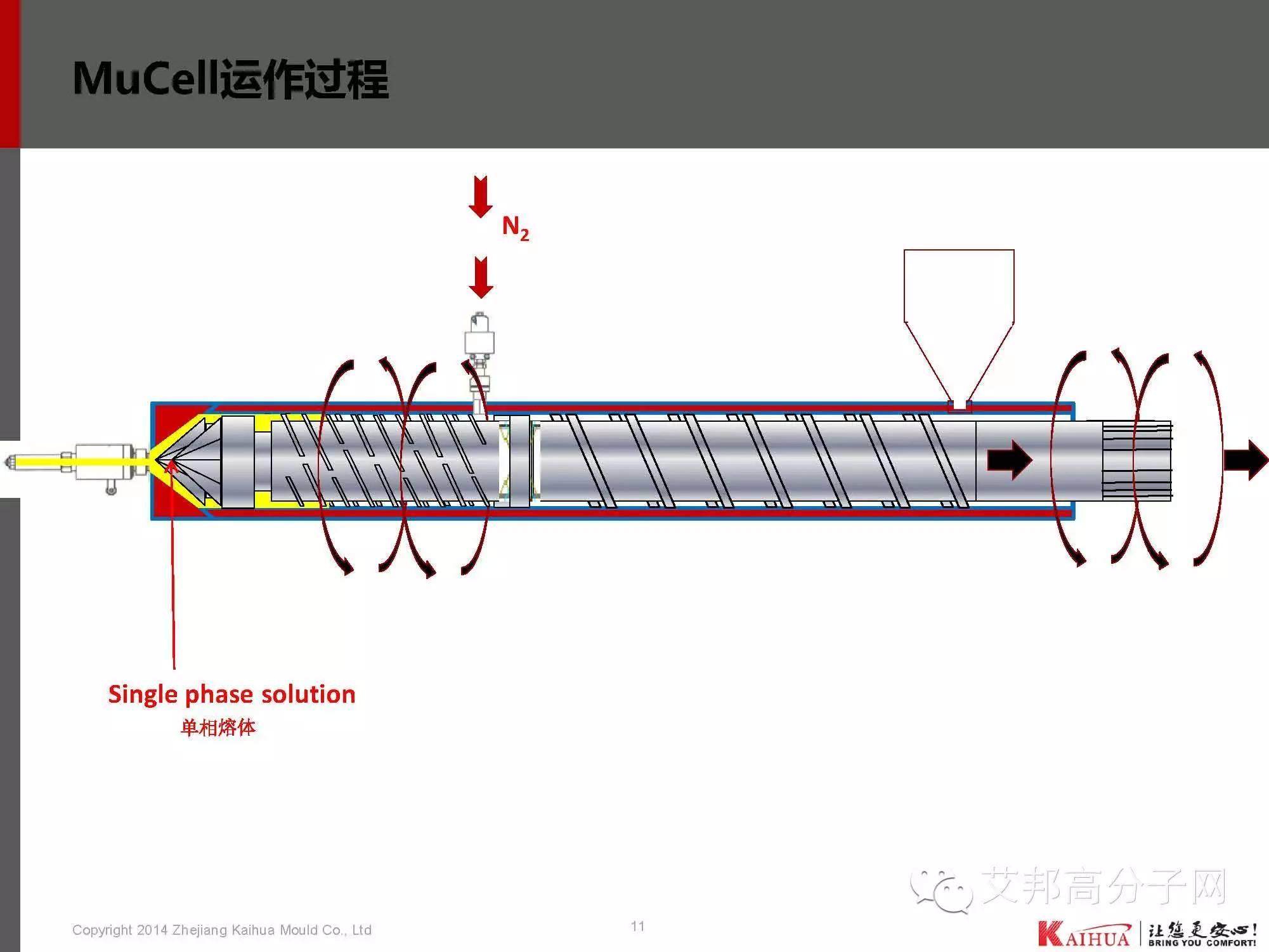

單相熔體

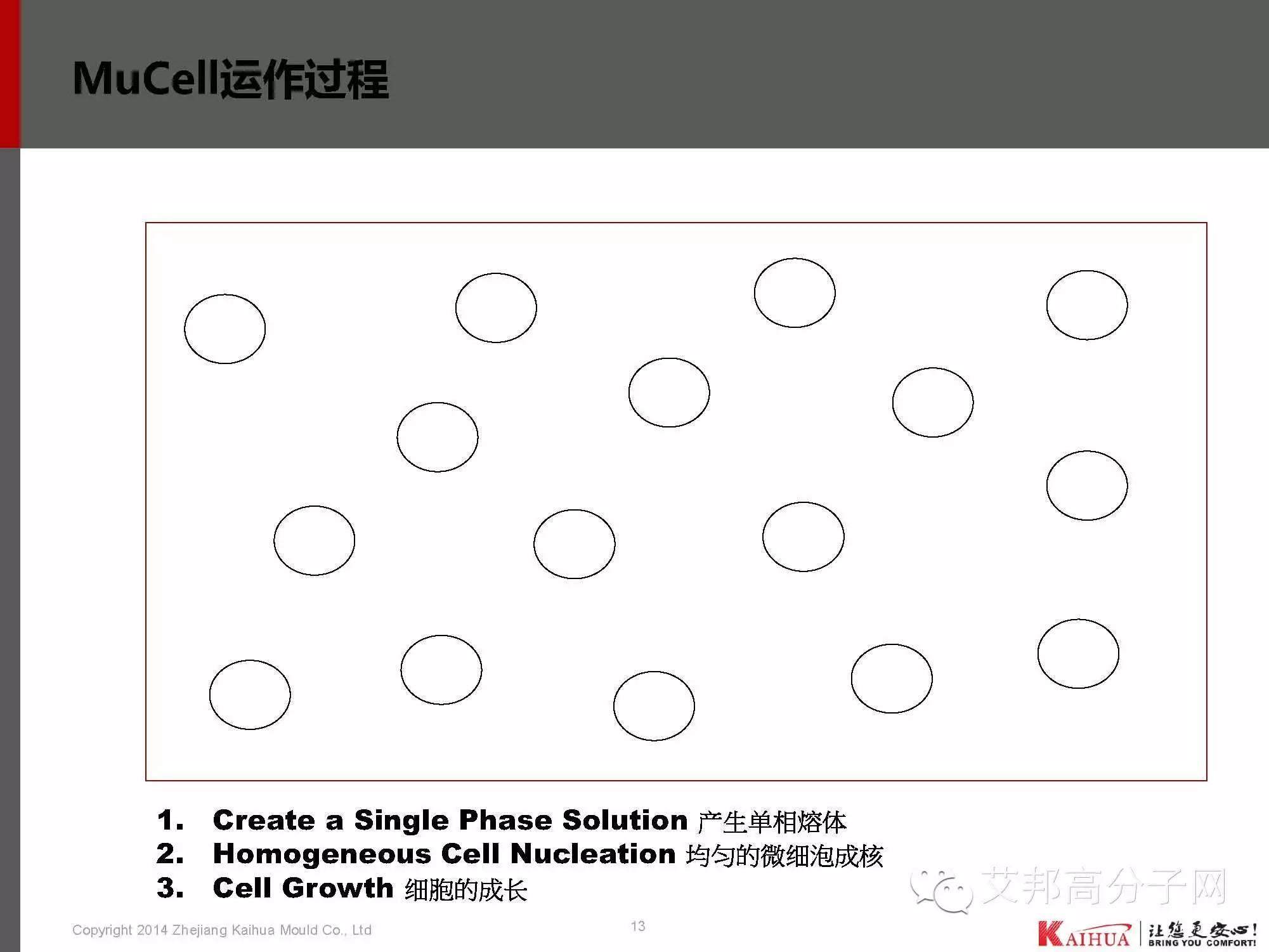

微發泡成核

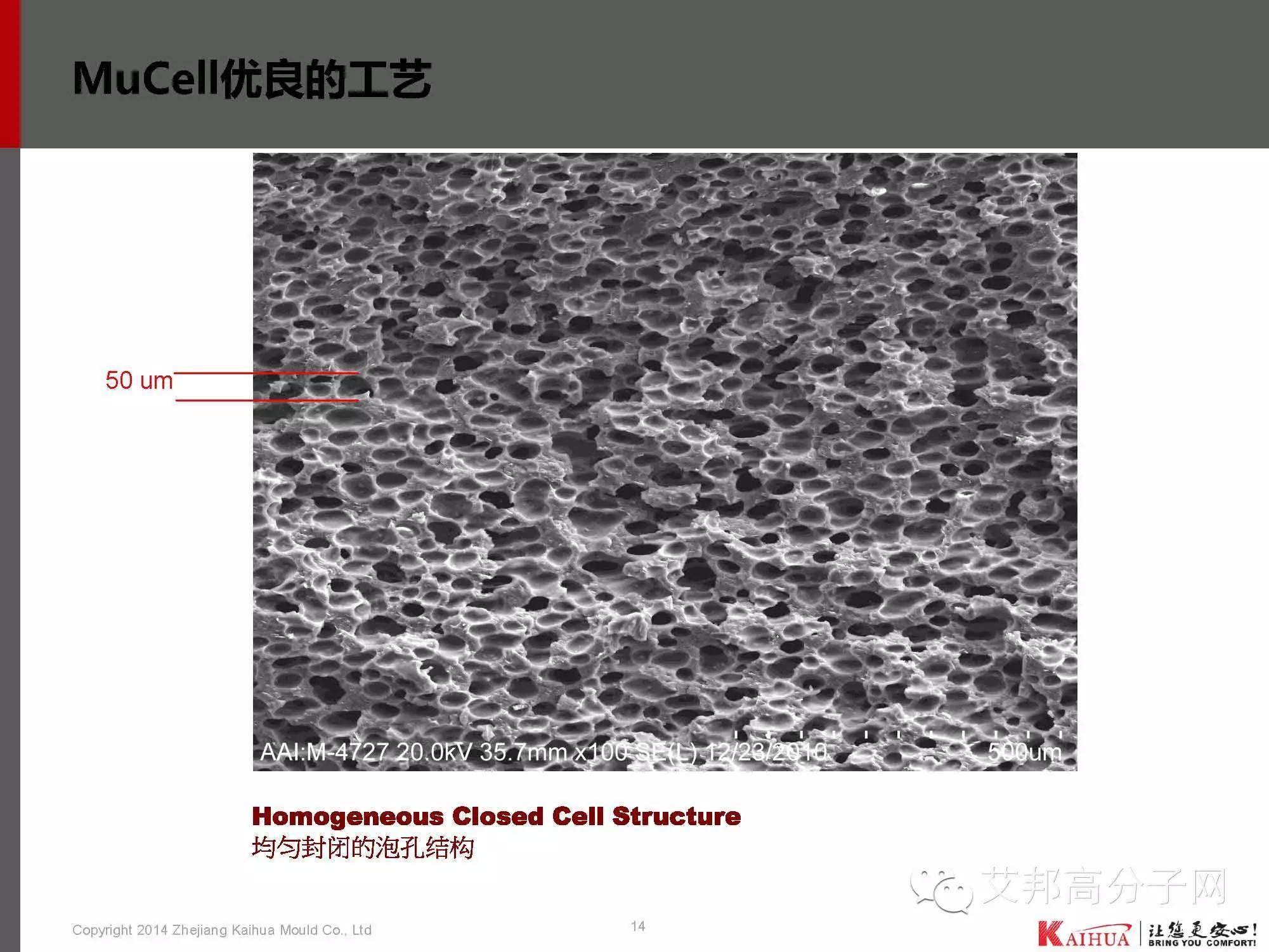

電鏡下的泡孔結構

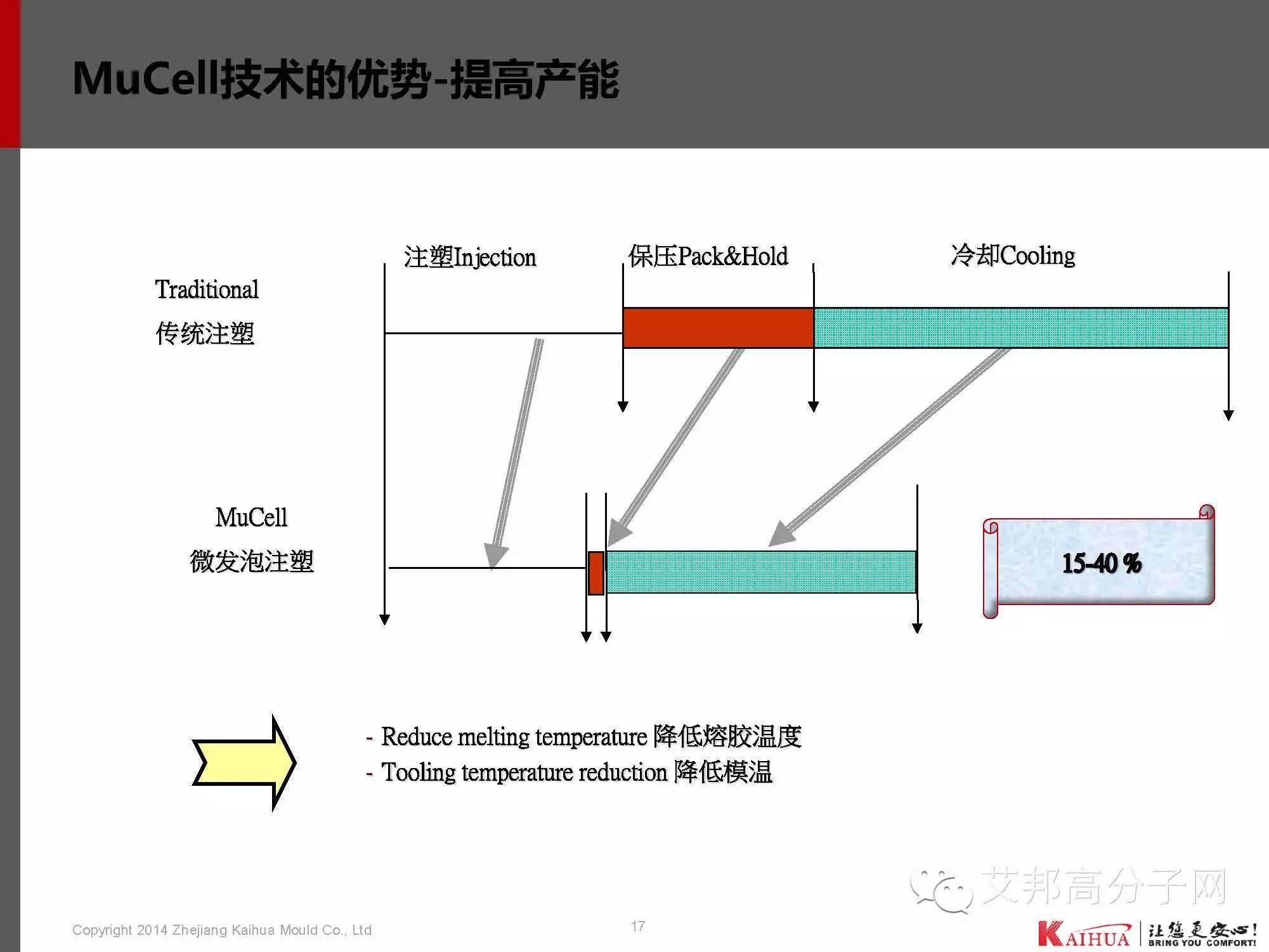

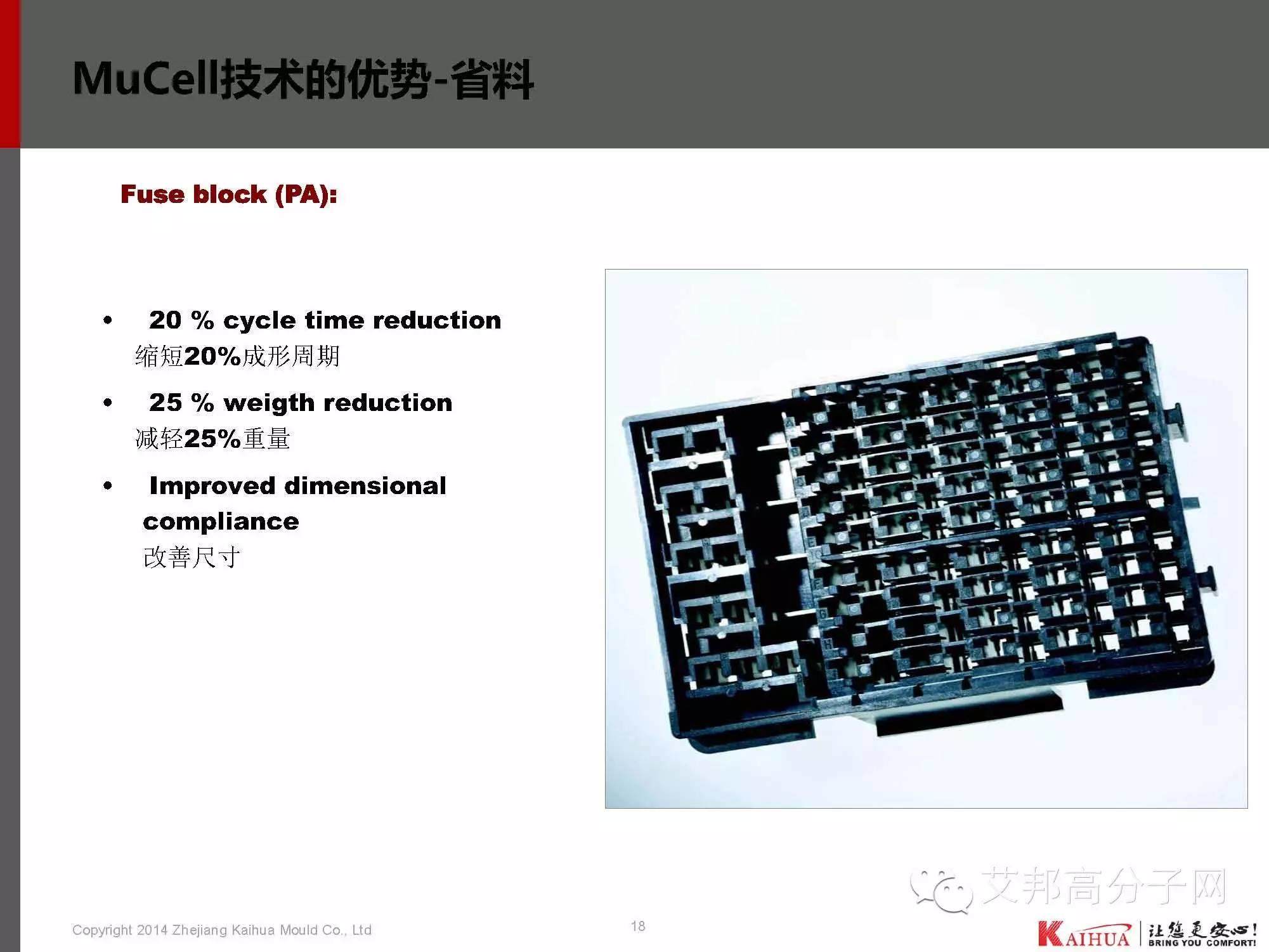

微發泡技術的優勢

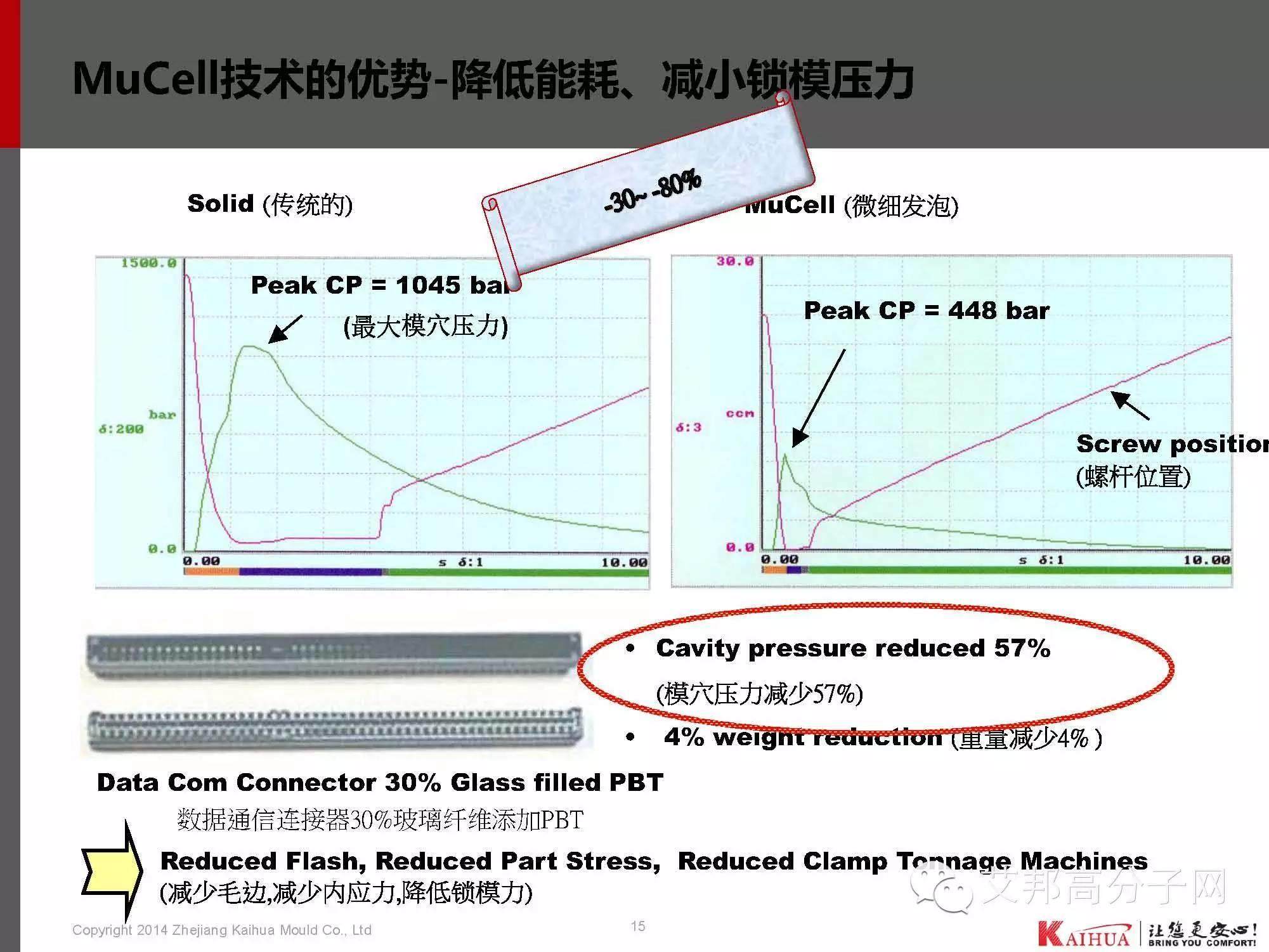

1.降低能耗、減小鎖模壓力

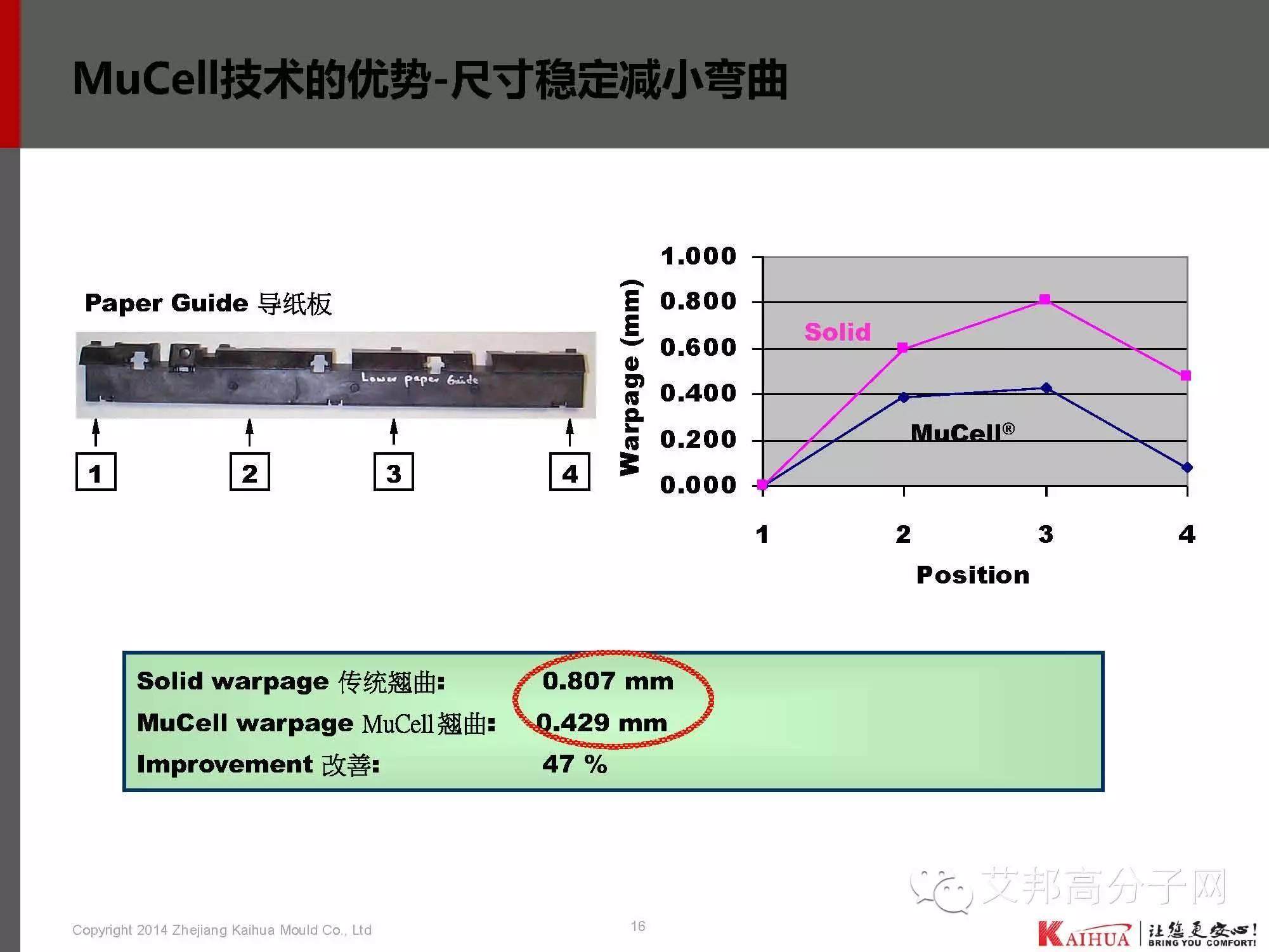

2.尺寸穩定、彎曲減少
3.節能

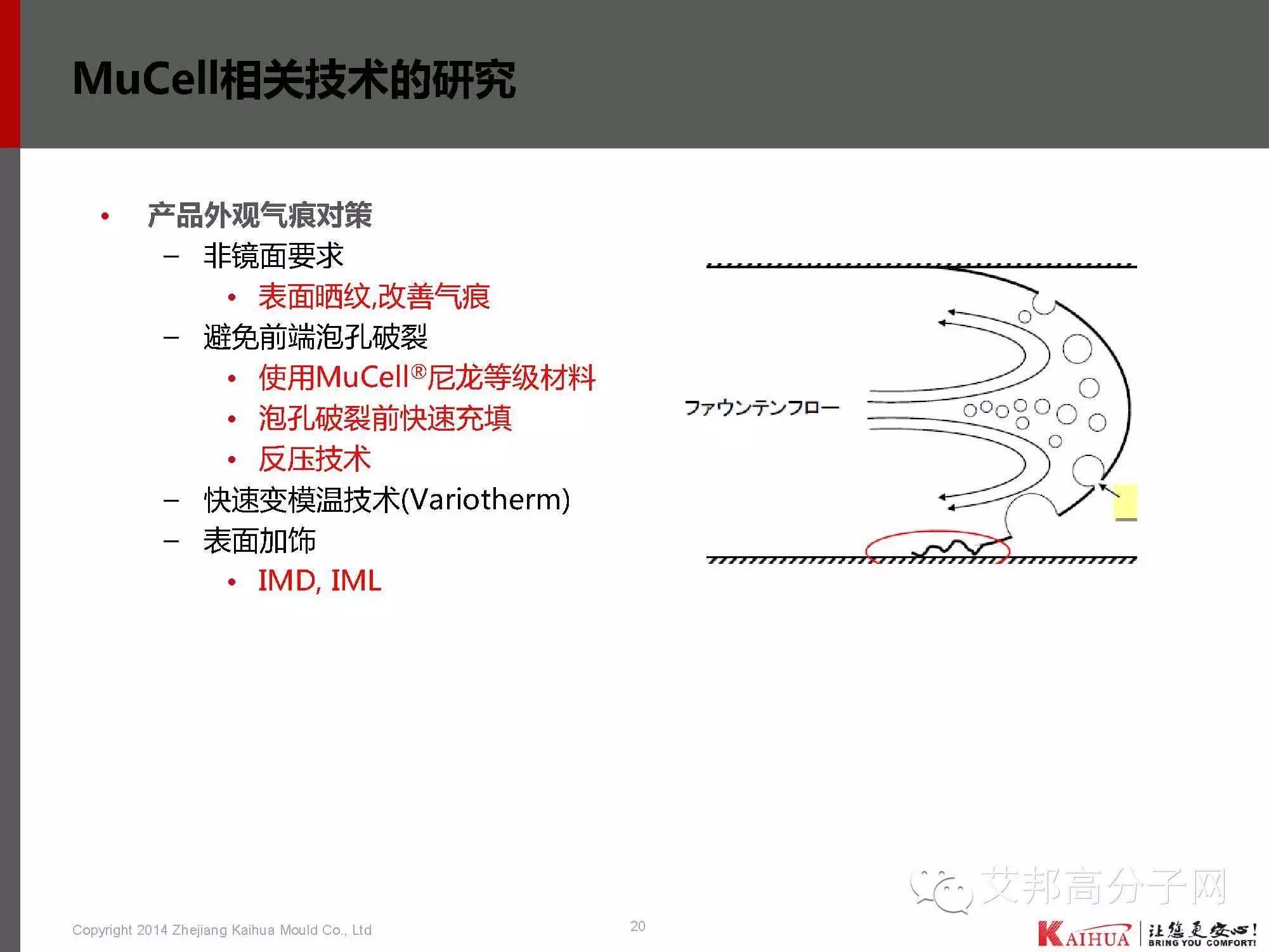

微發泡技術相關技術的研究

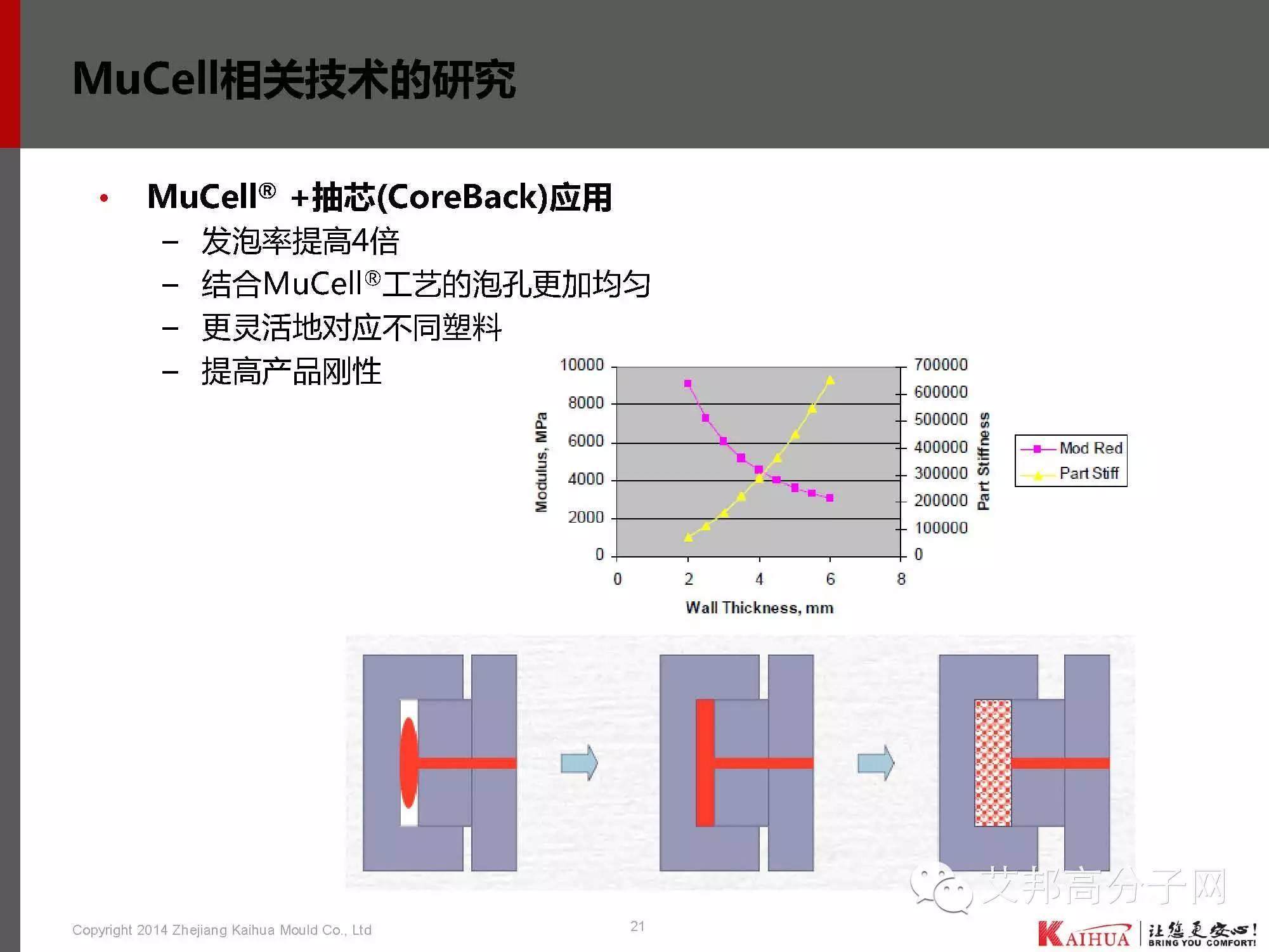

1.抽芯應用

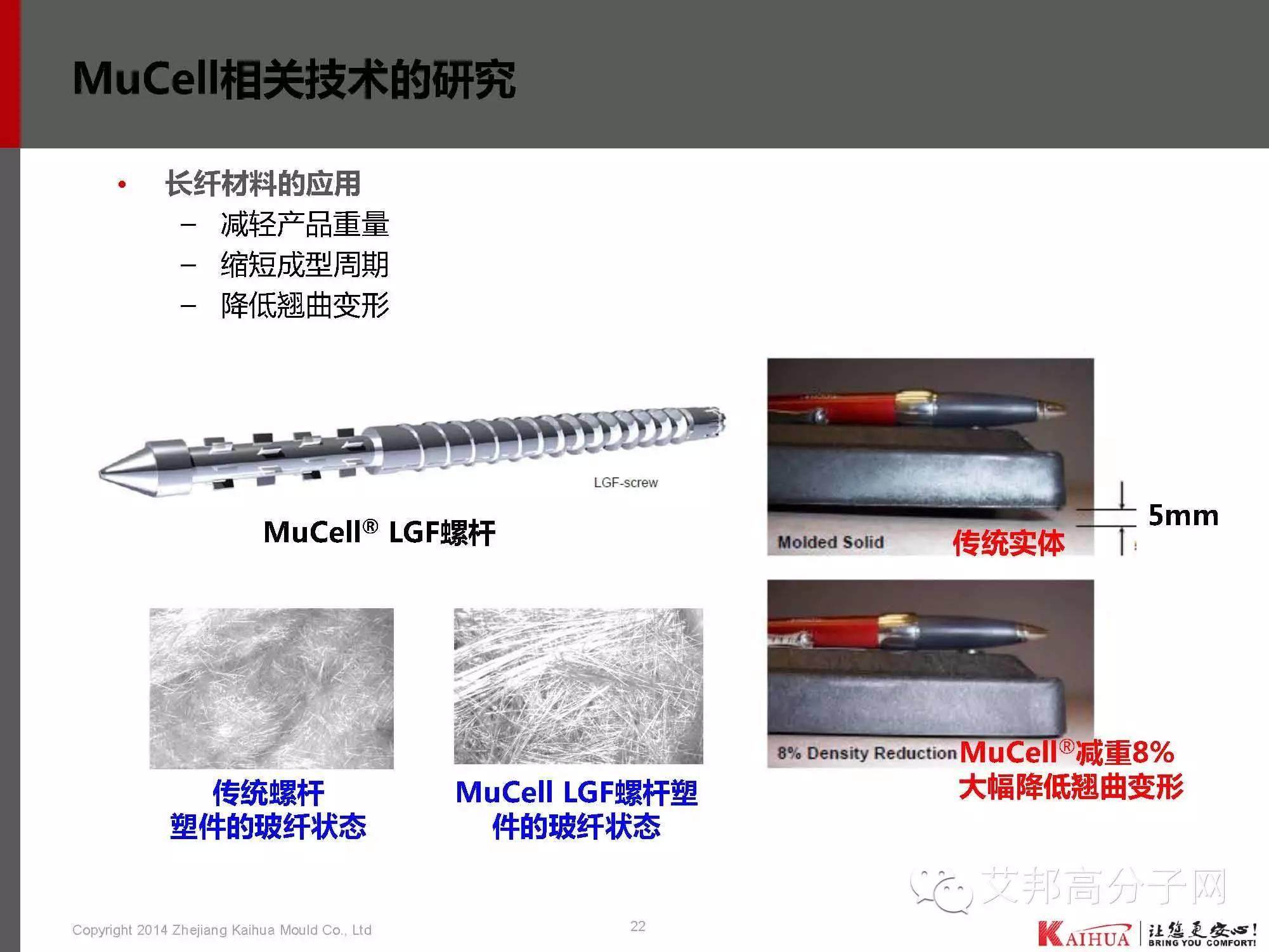

2.長纖材料的應用

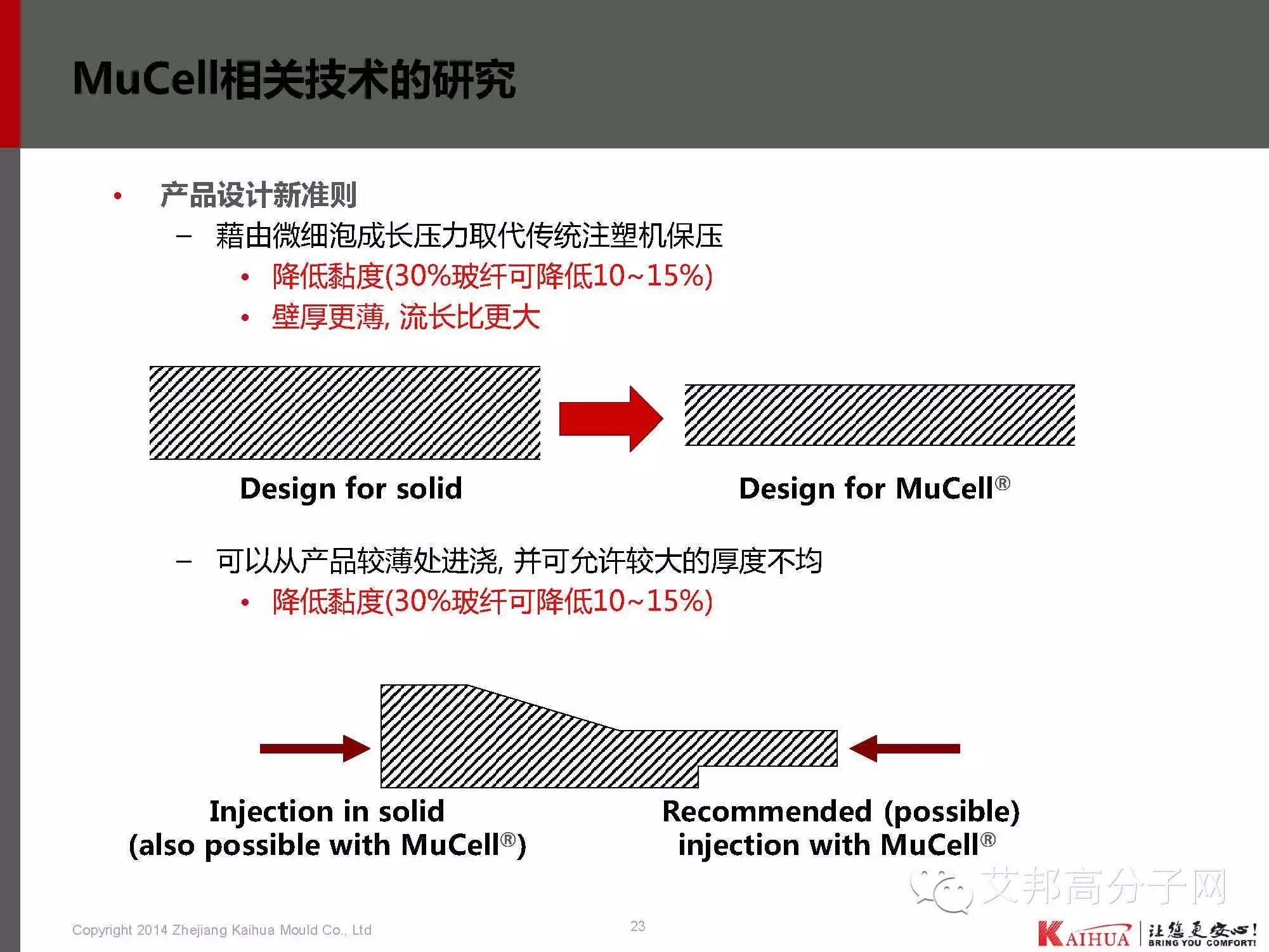

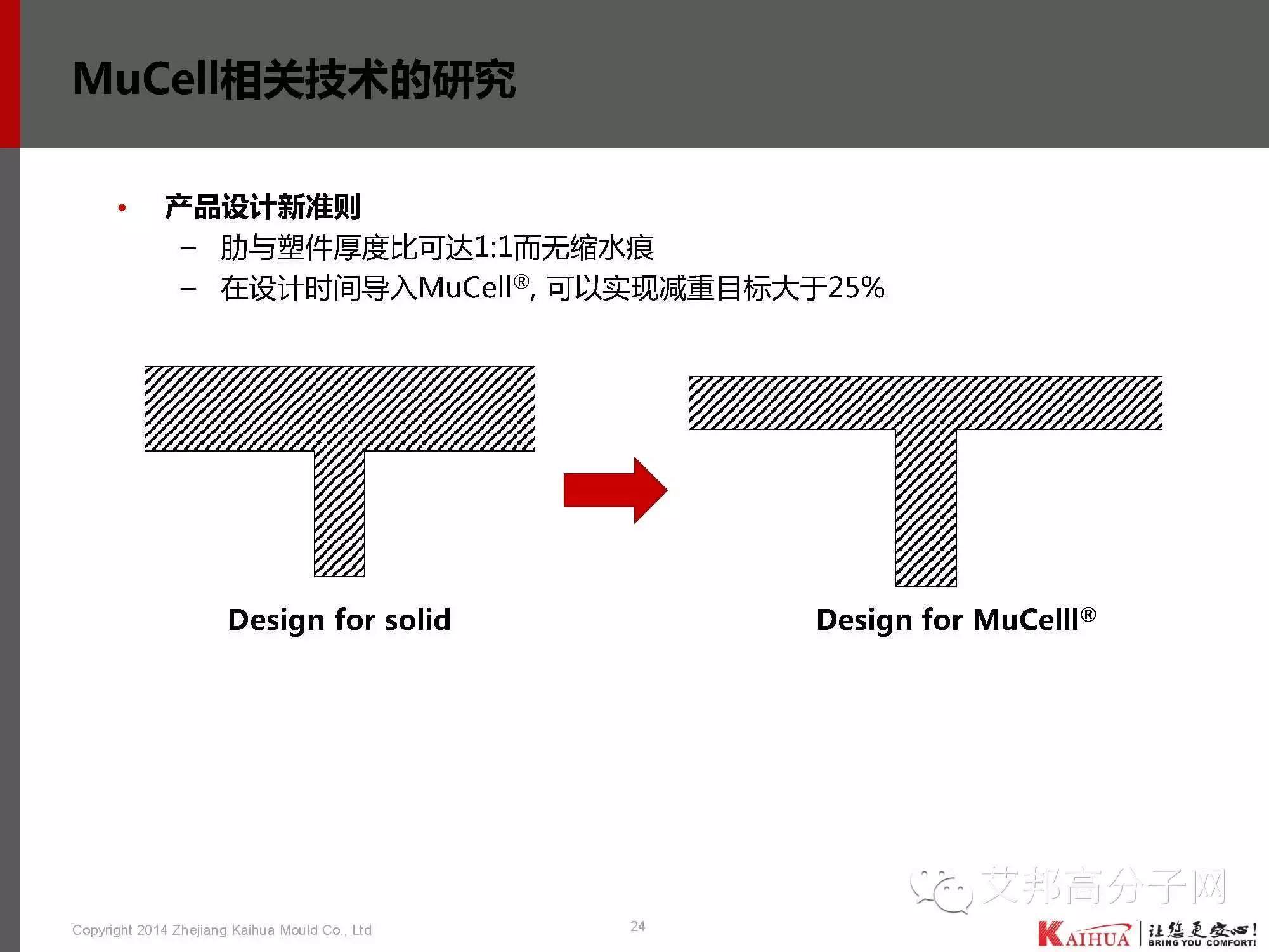

3.產品設計的新原則
二、微發泡技術在家電設計的應用案例

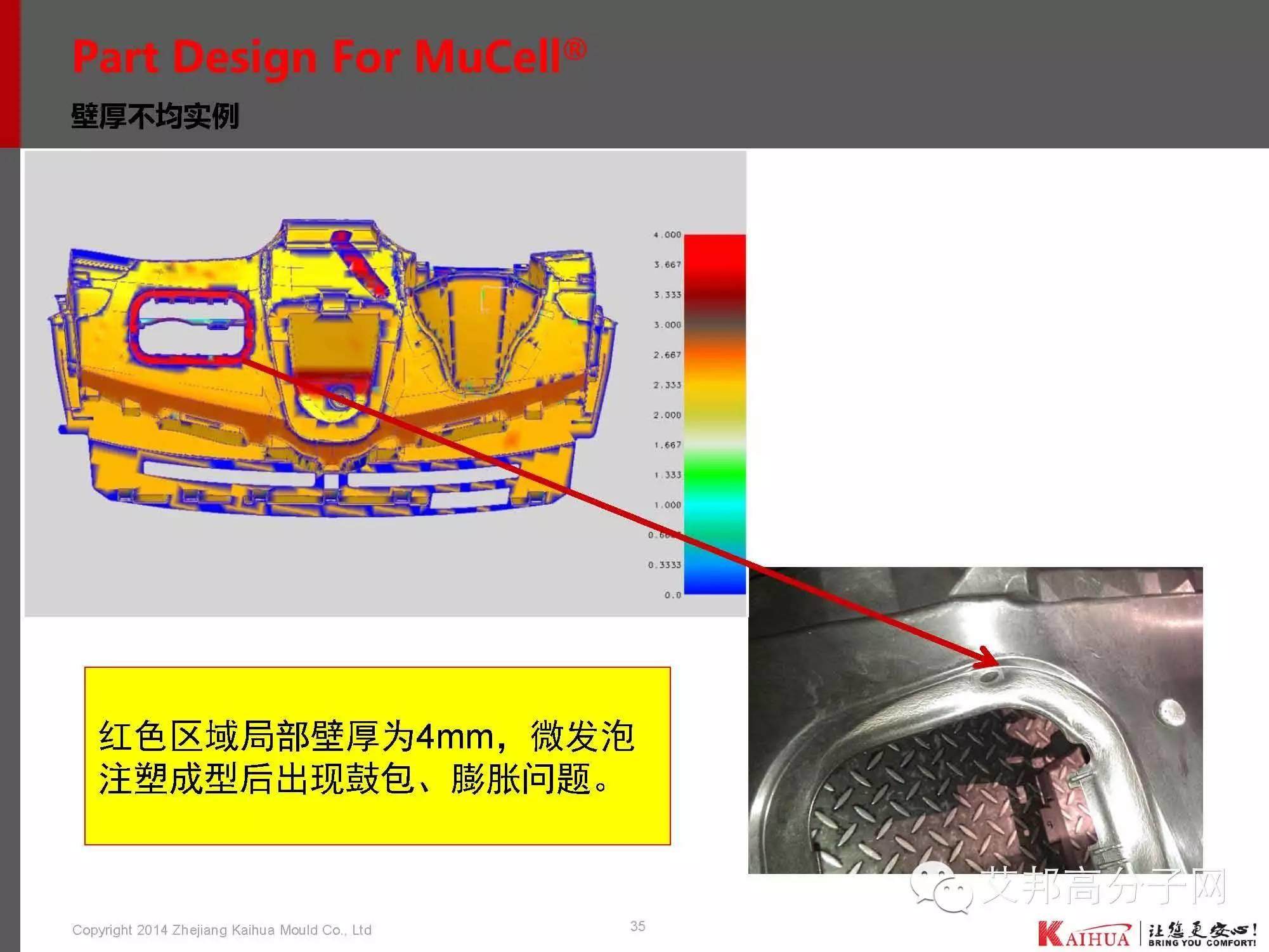

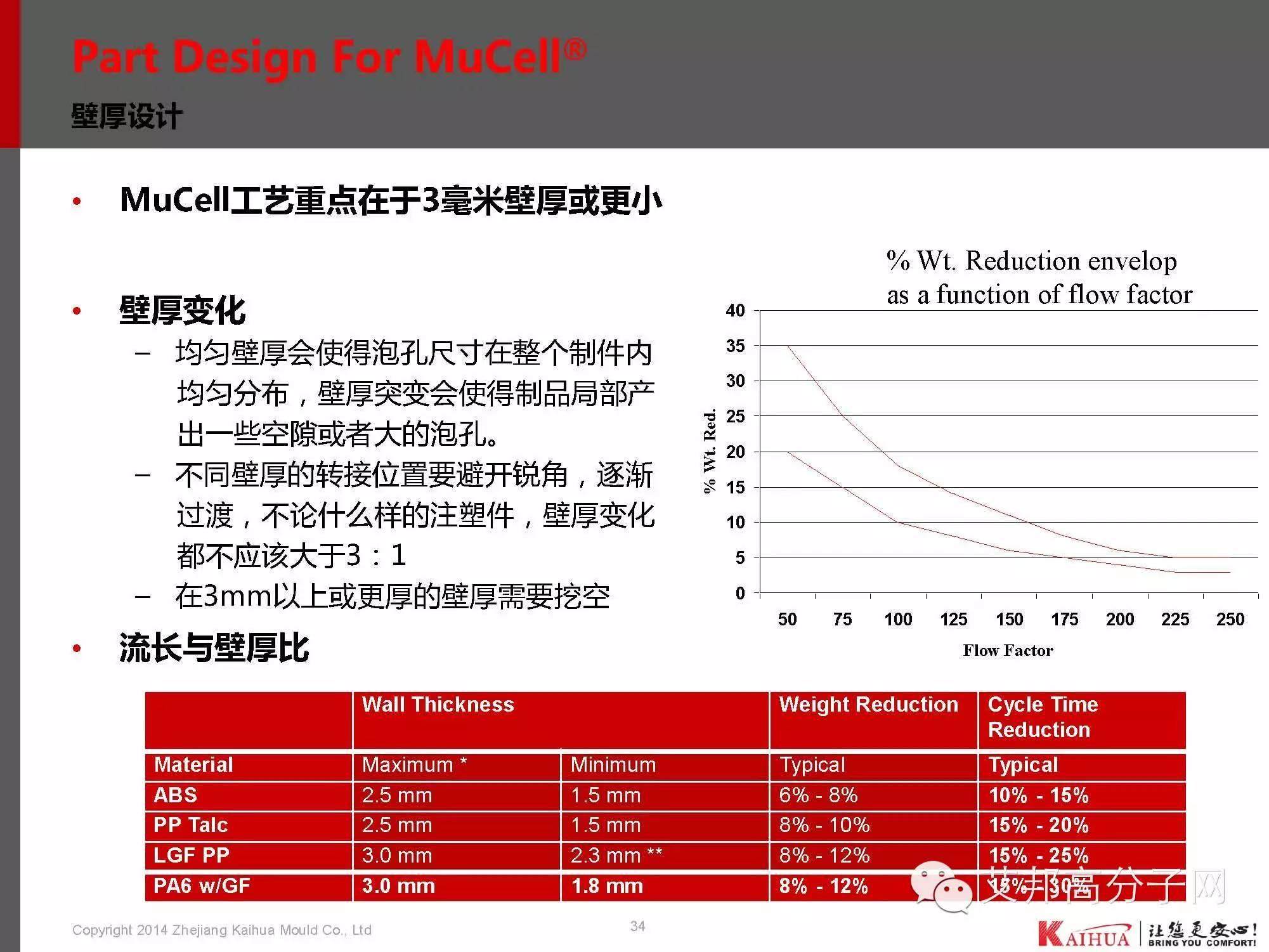

1.壁厚設計

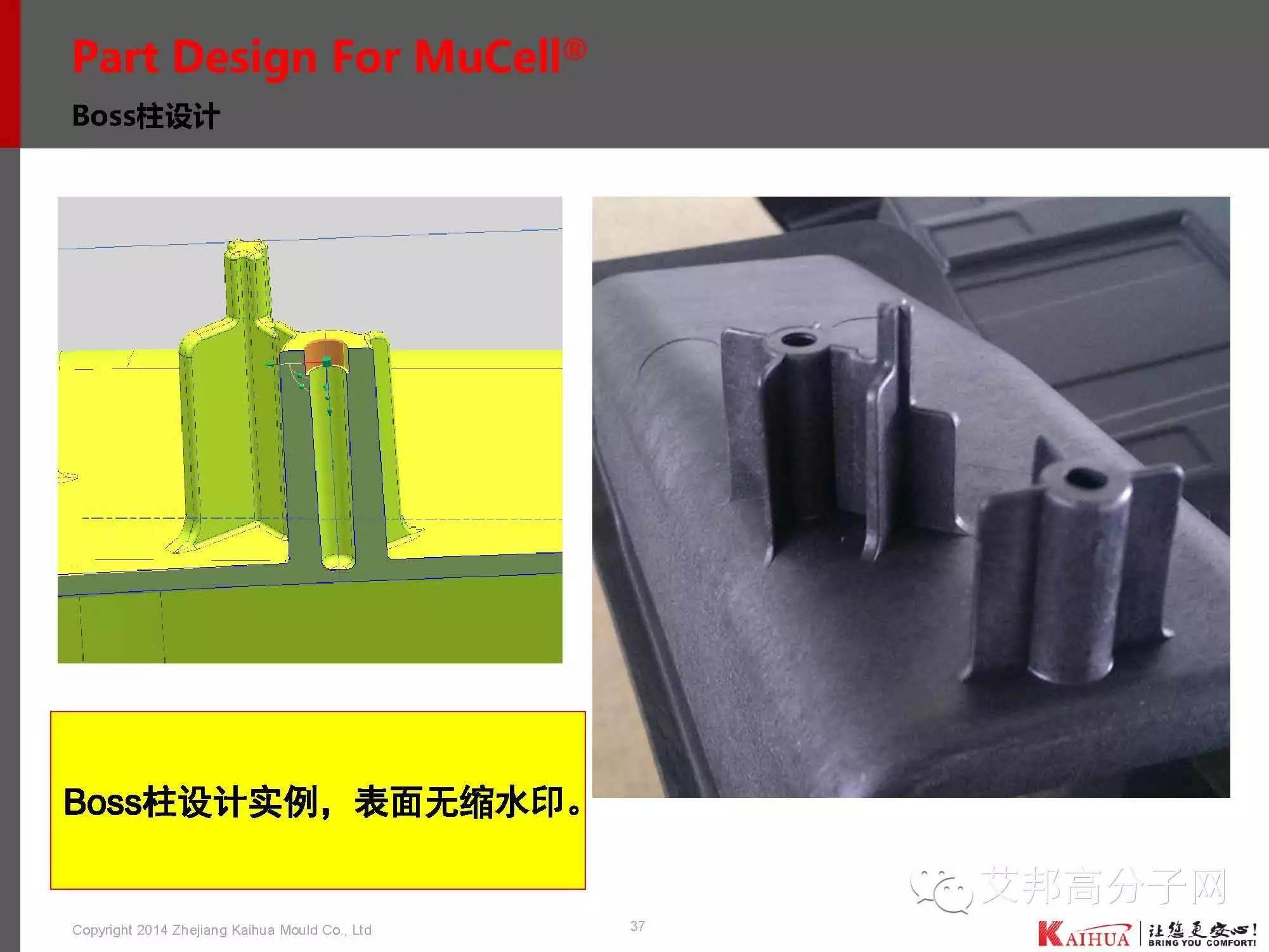

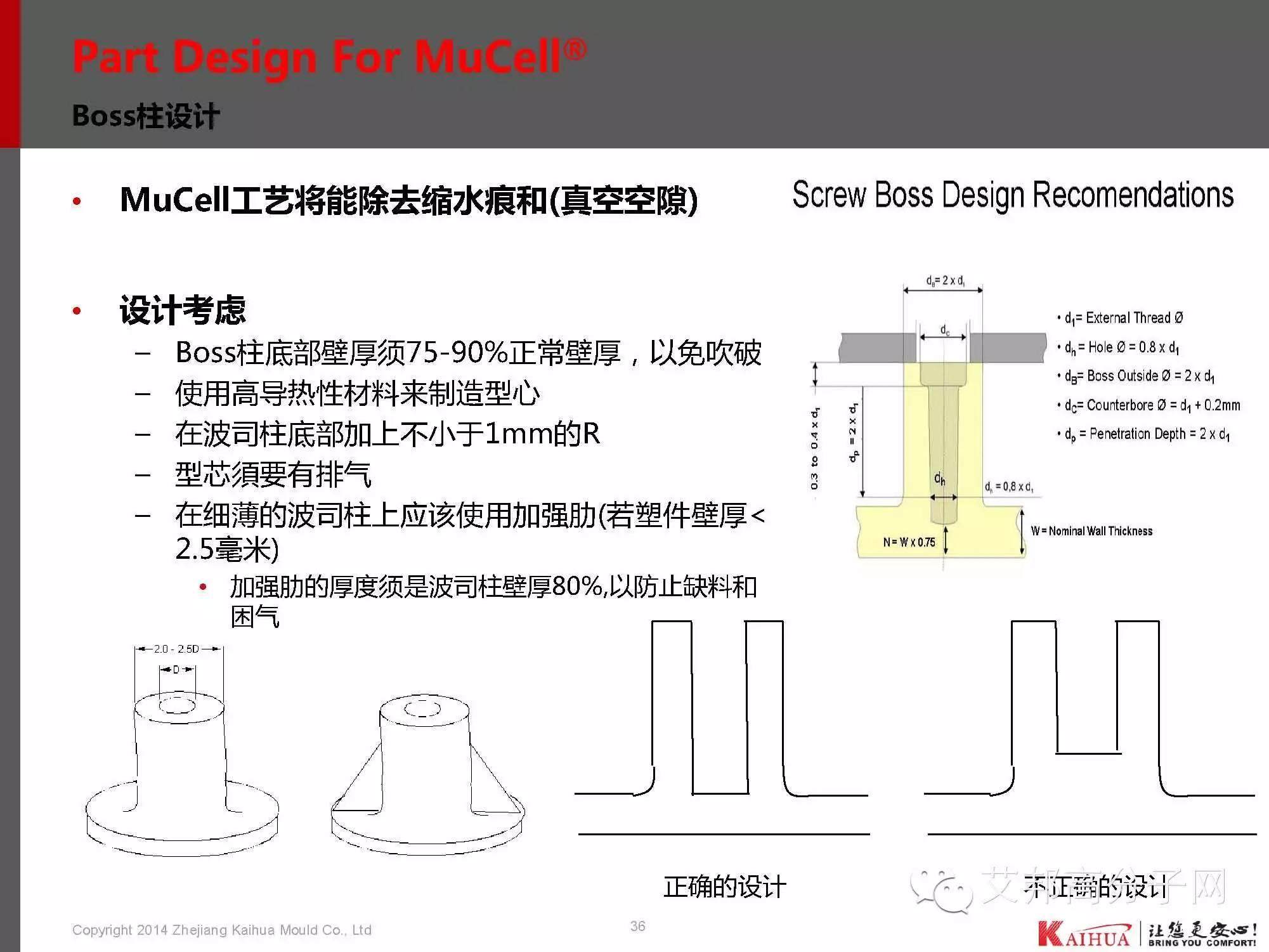

2.BOSS柱設計

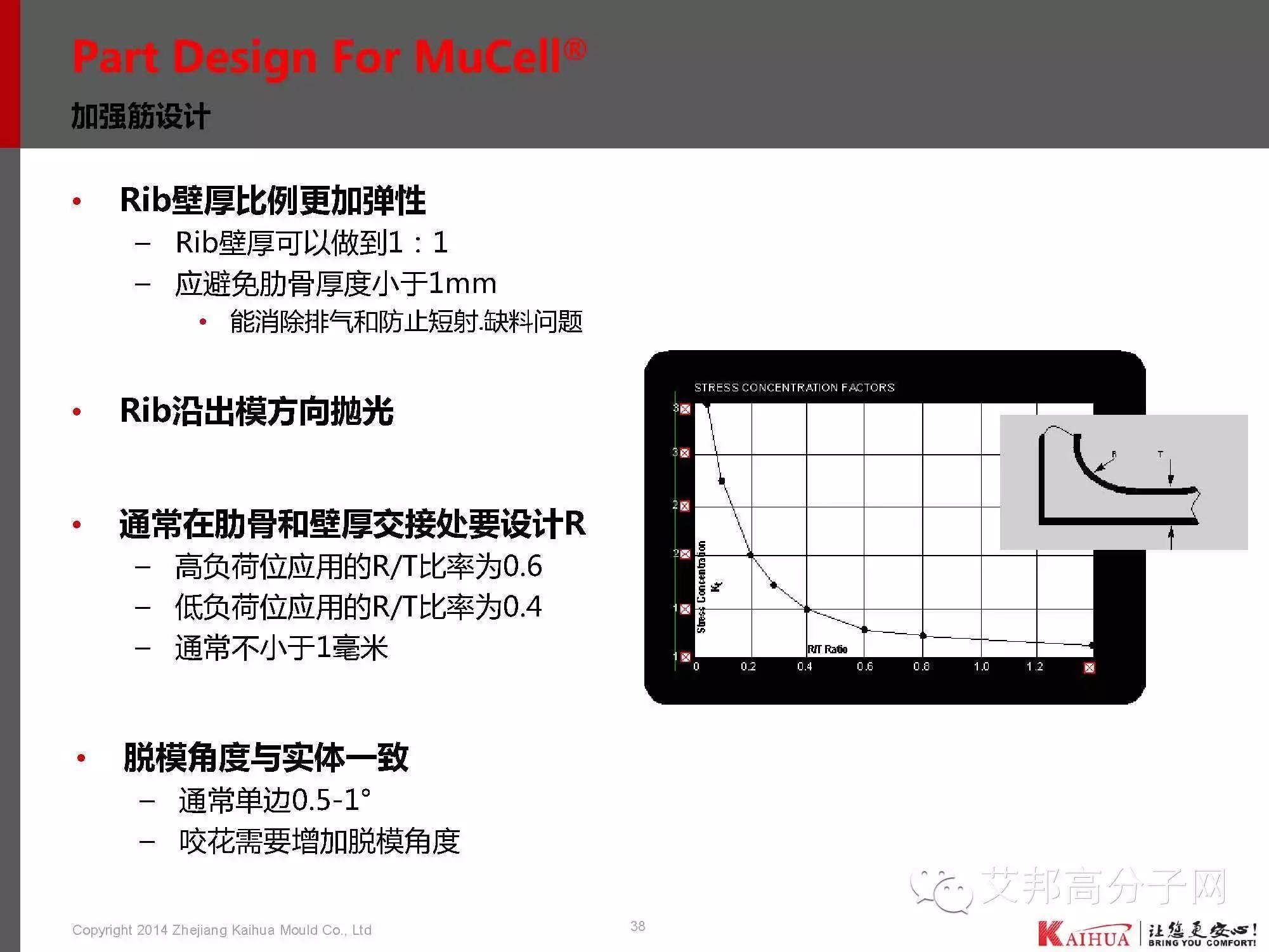

3.加強筋的設計

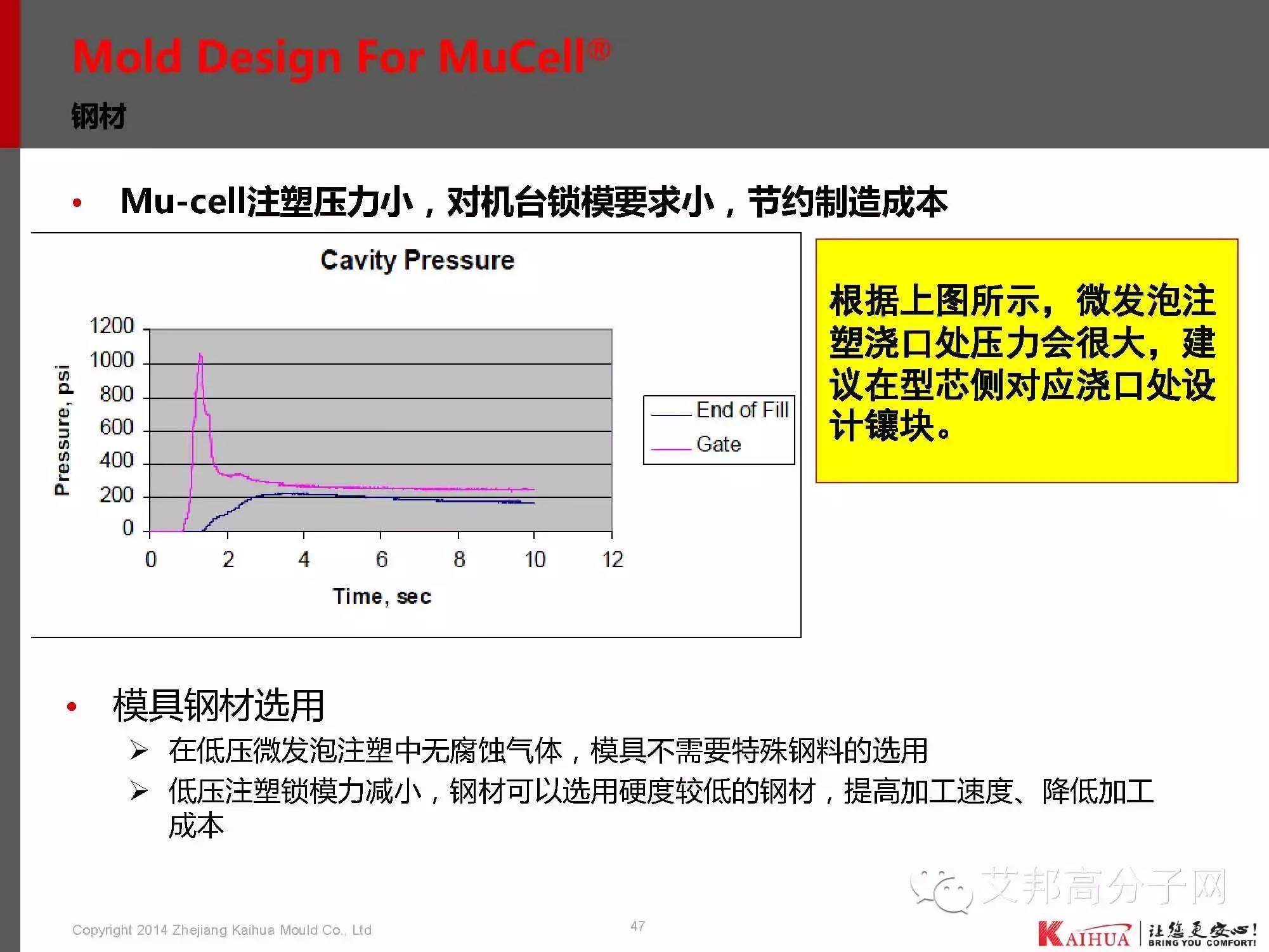

三、模具的設計 For MuCell

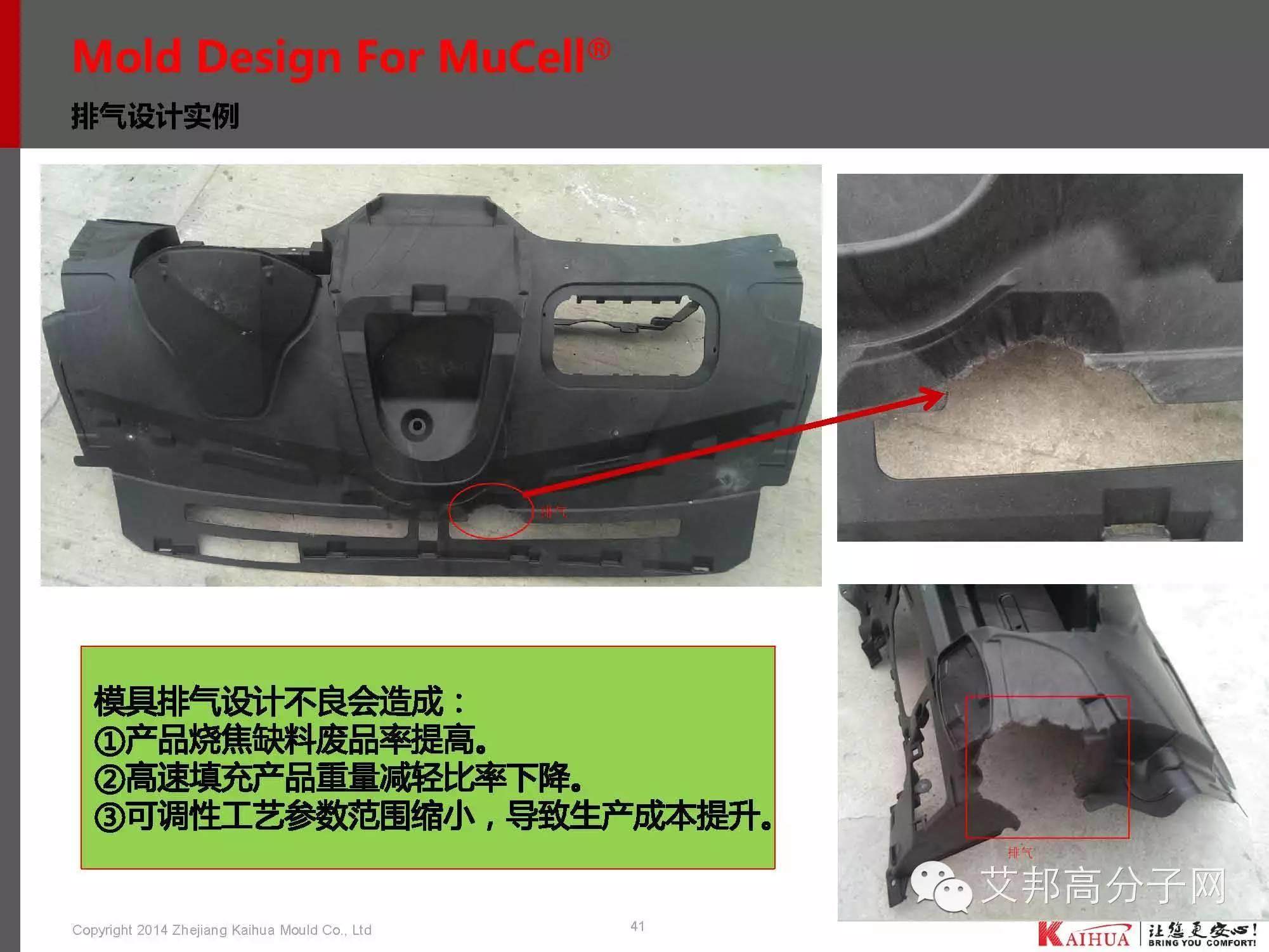

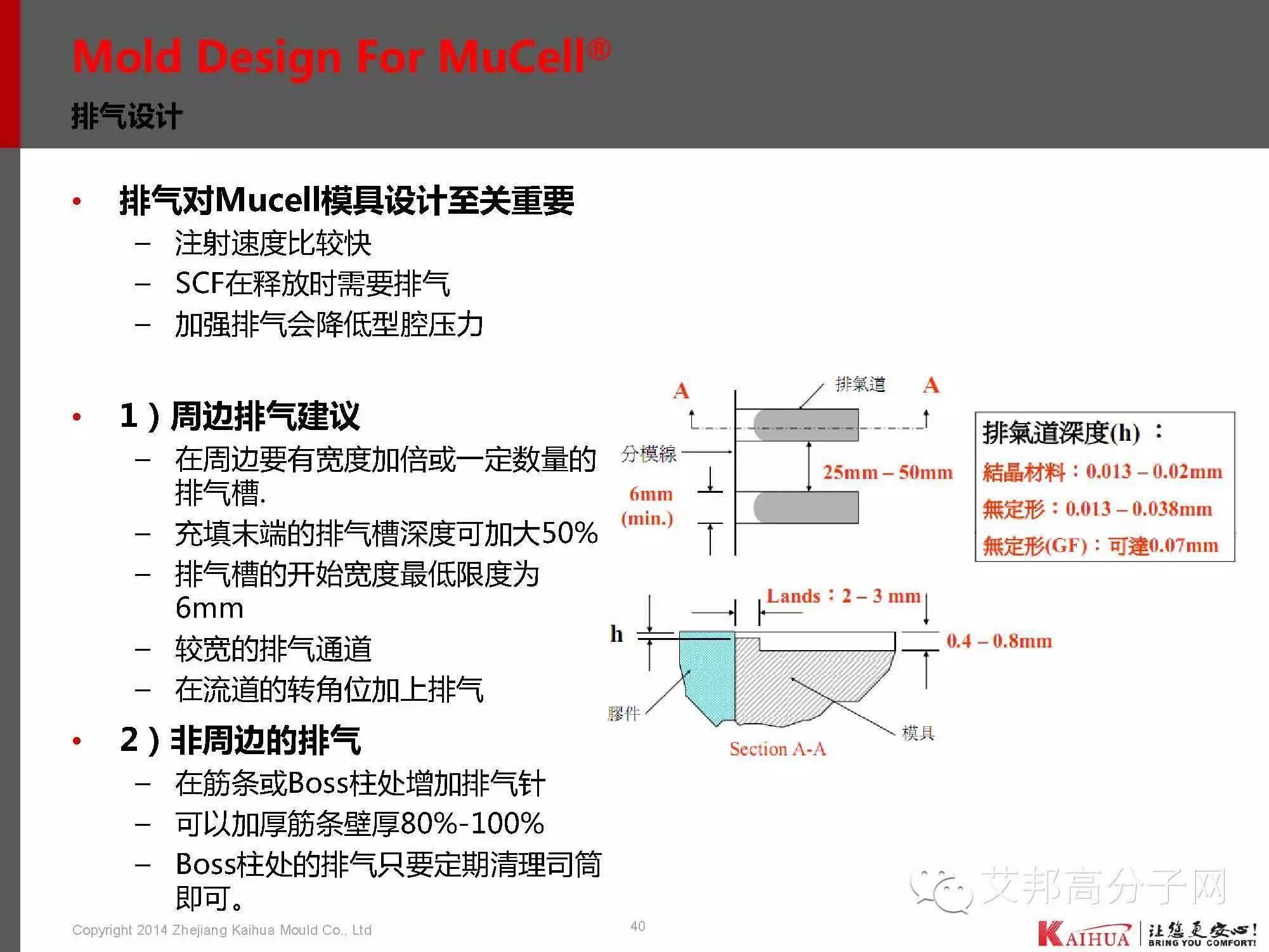

1.排氣設計

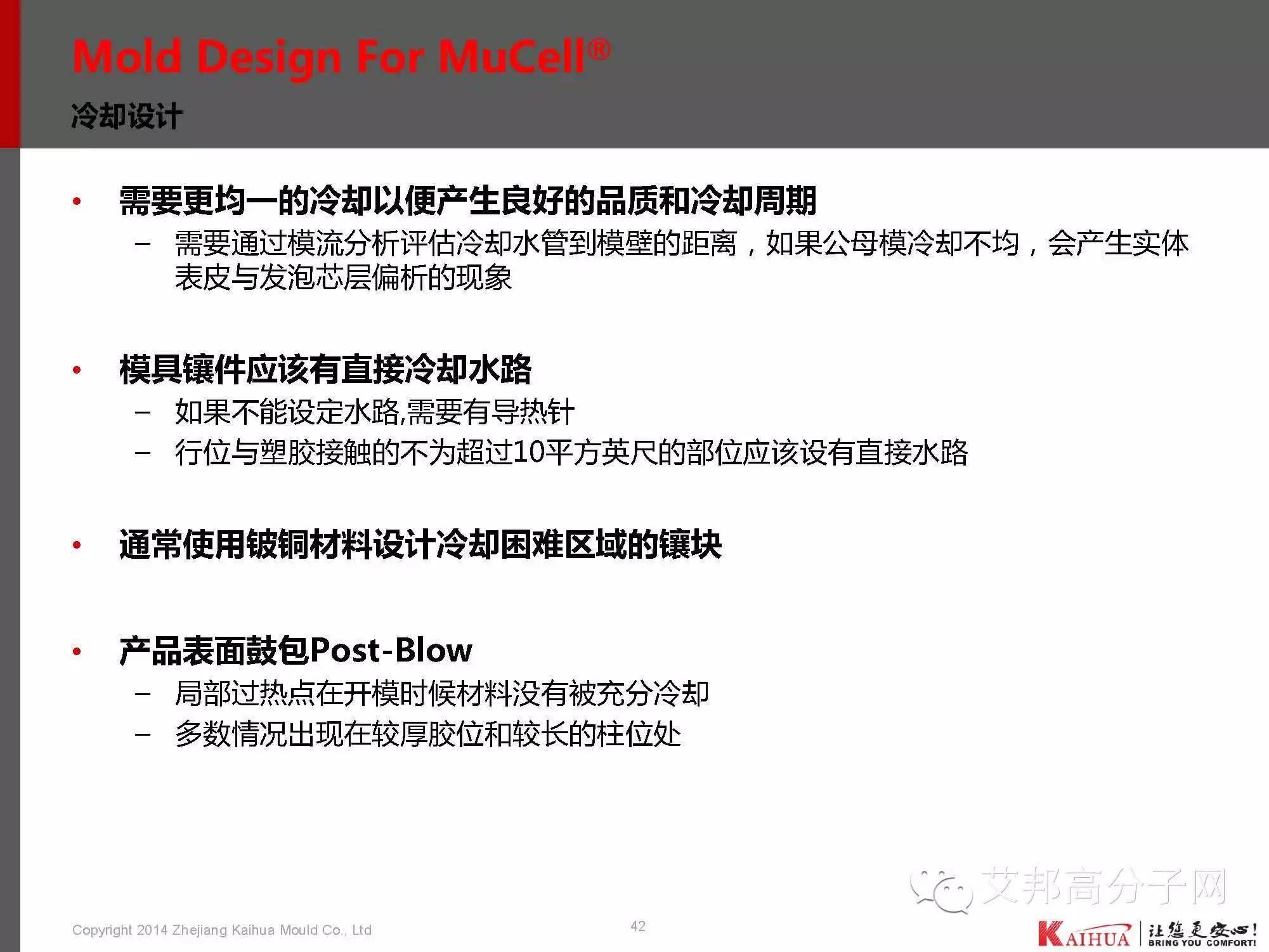

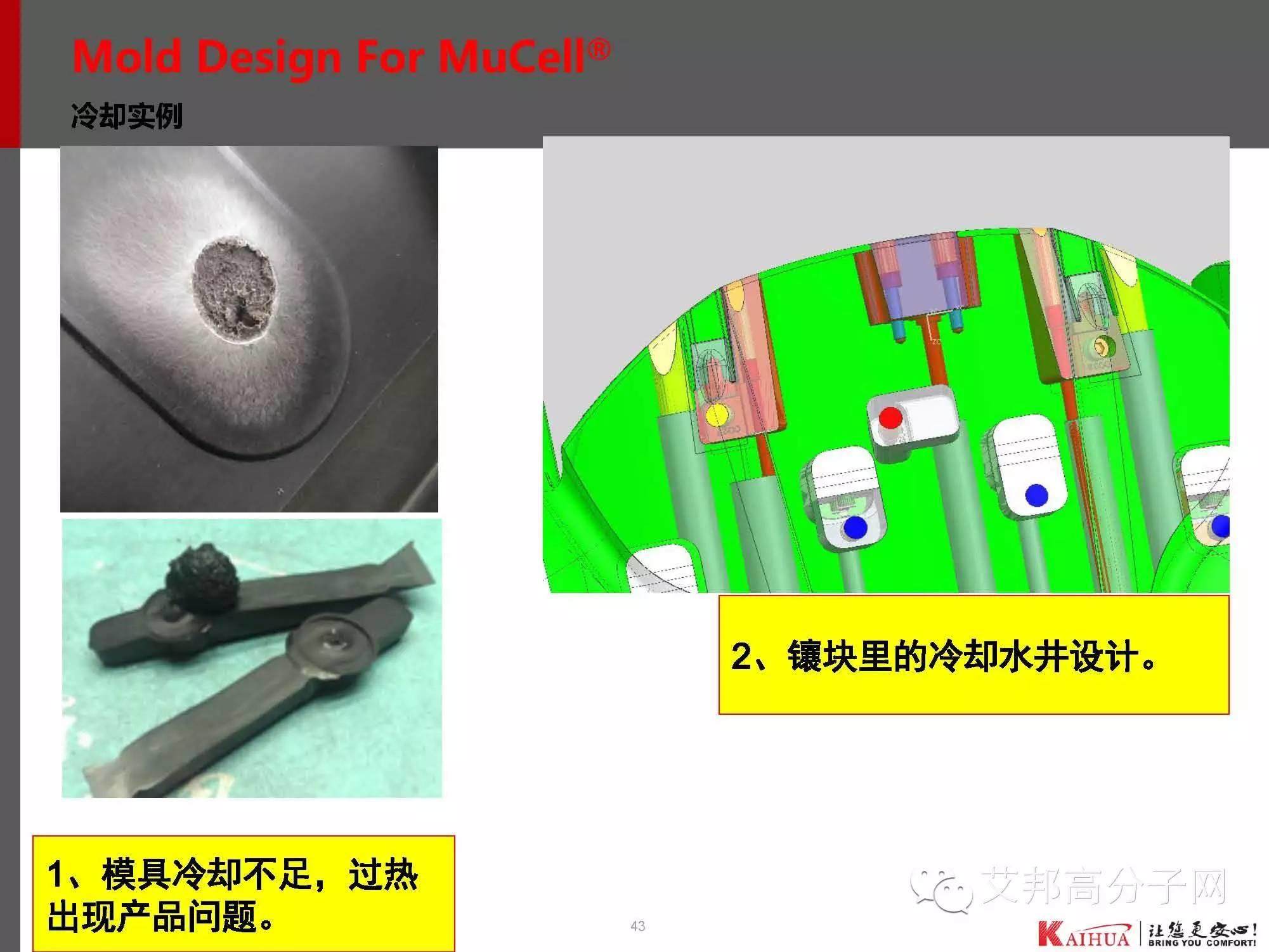

2.冷卻設計

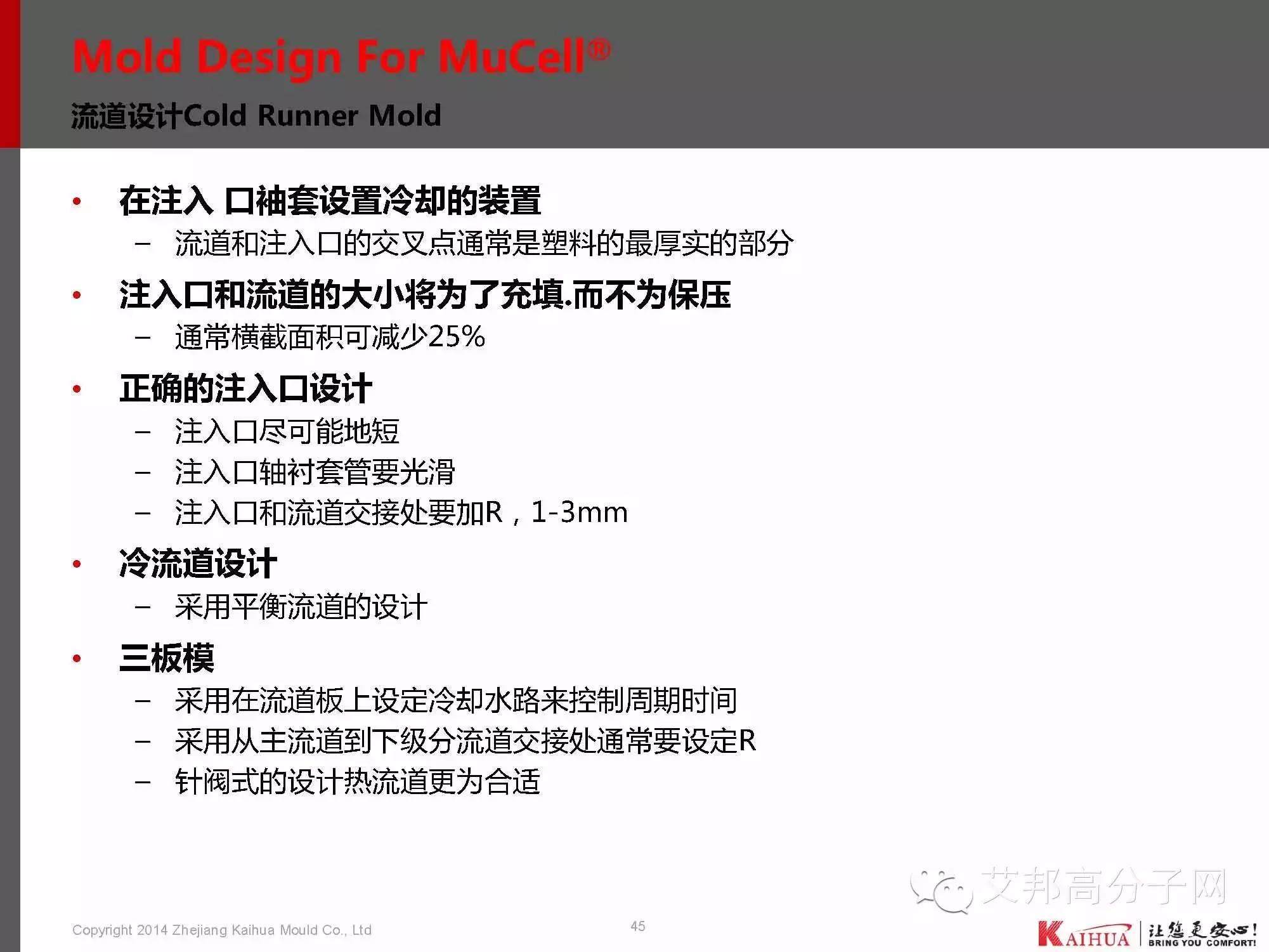

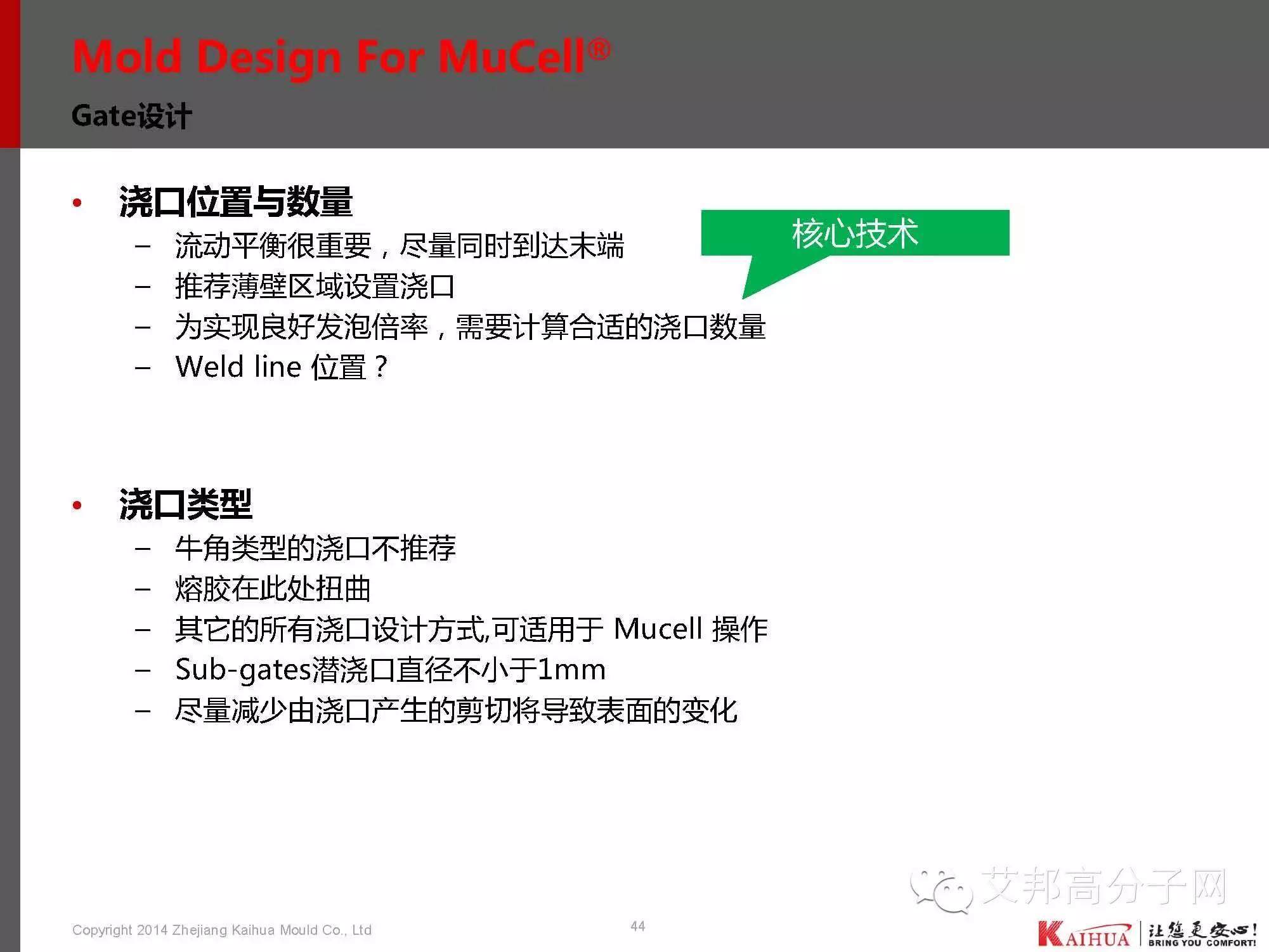

3.澆口設計

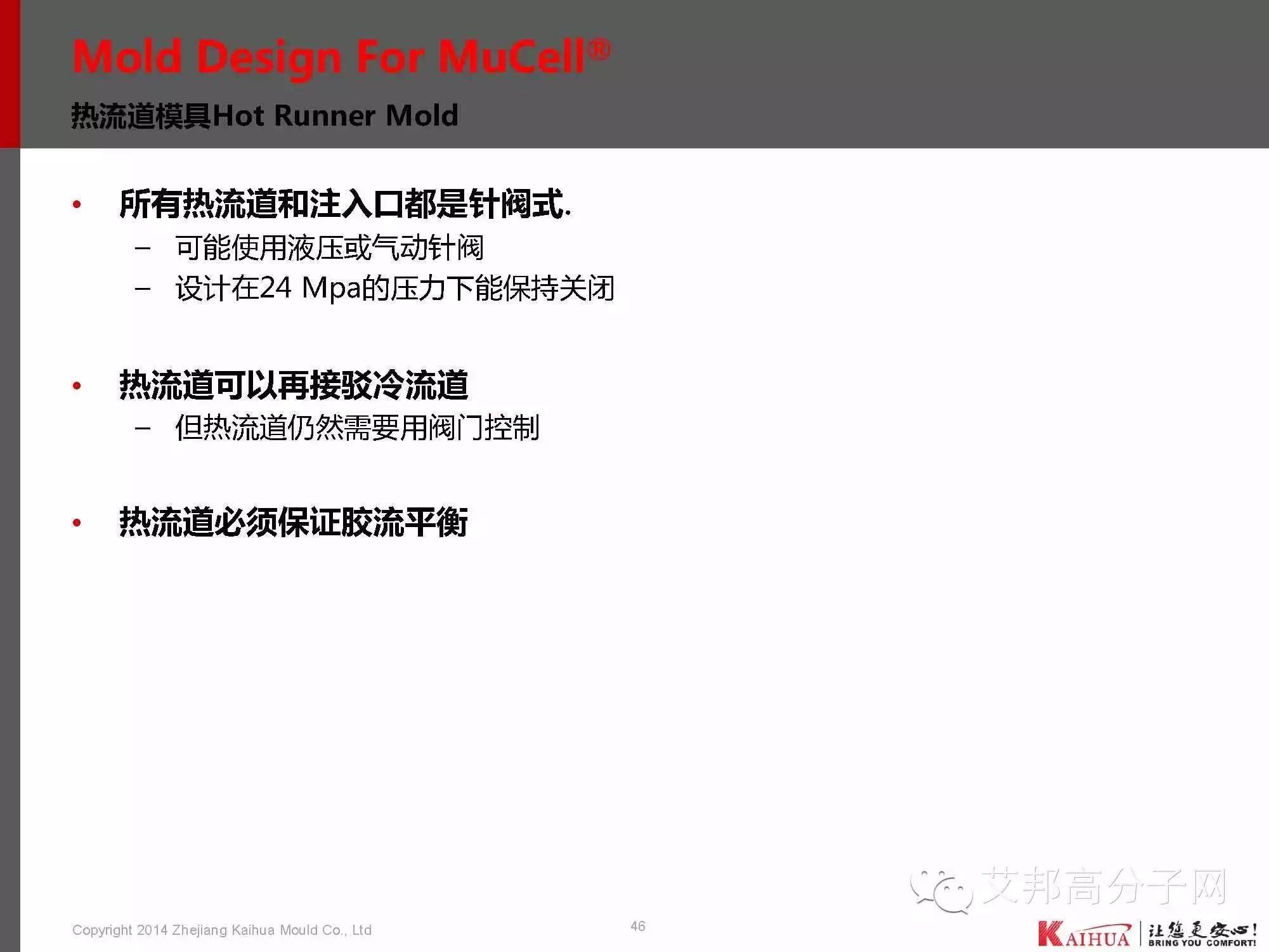

4.熱流道設計
5.材料設計

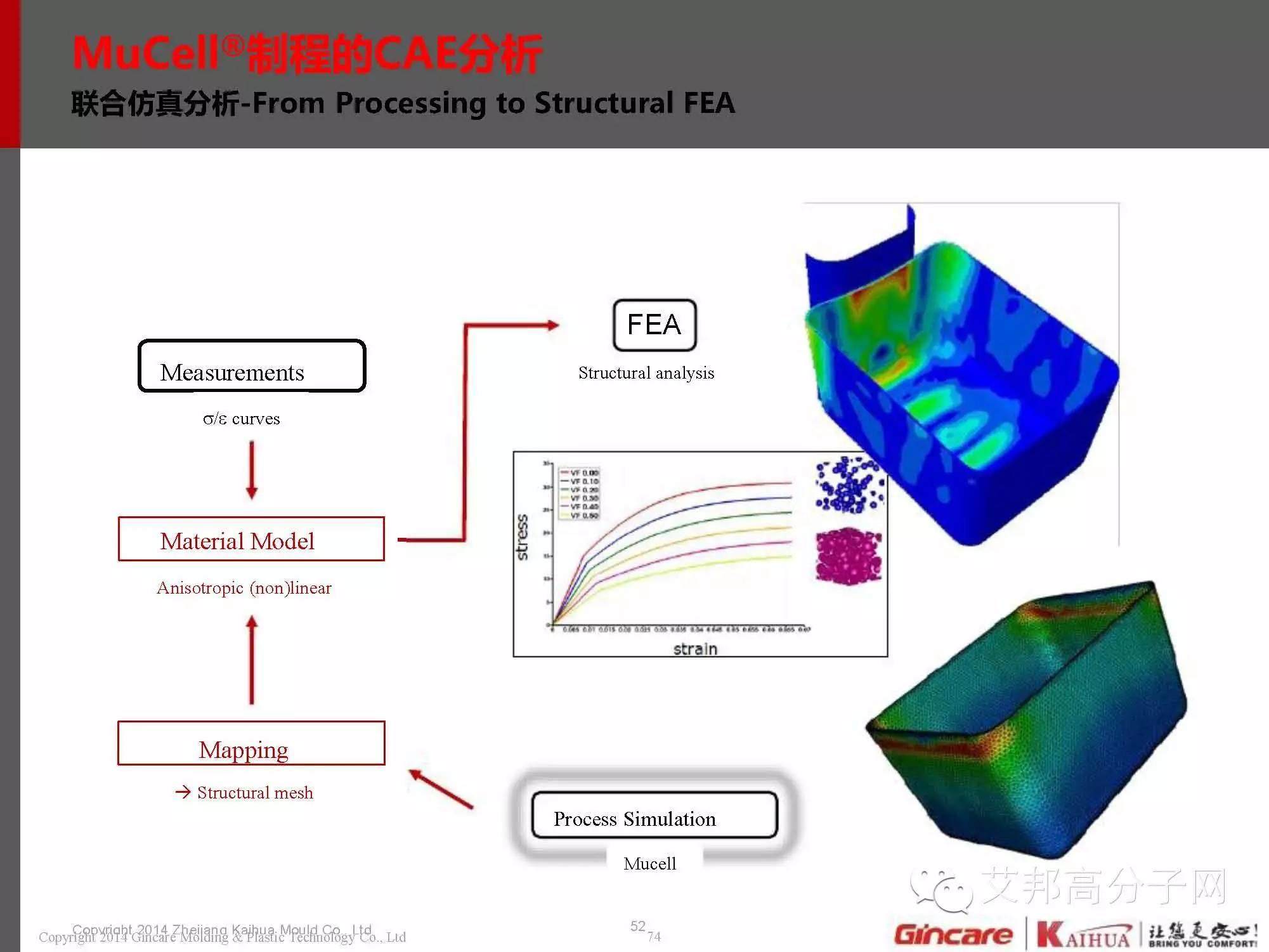

四、MuCell制程的CAE分析

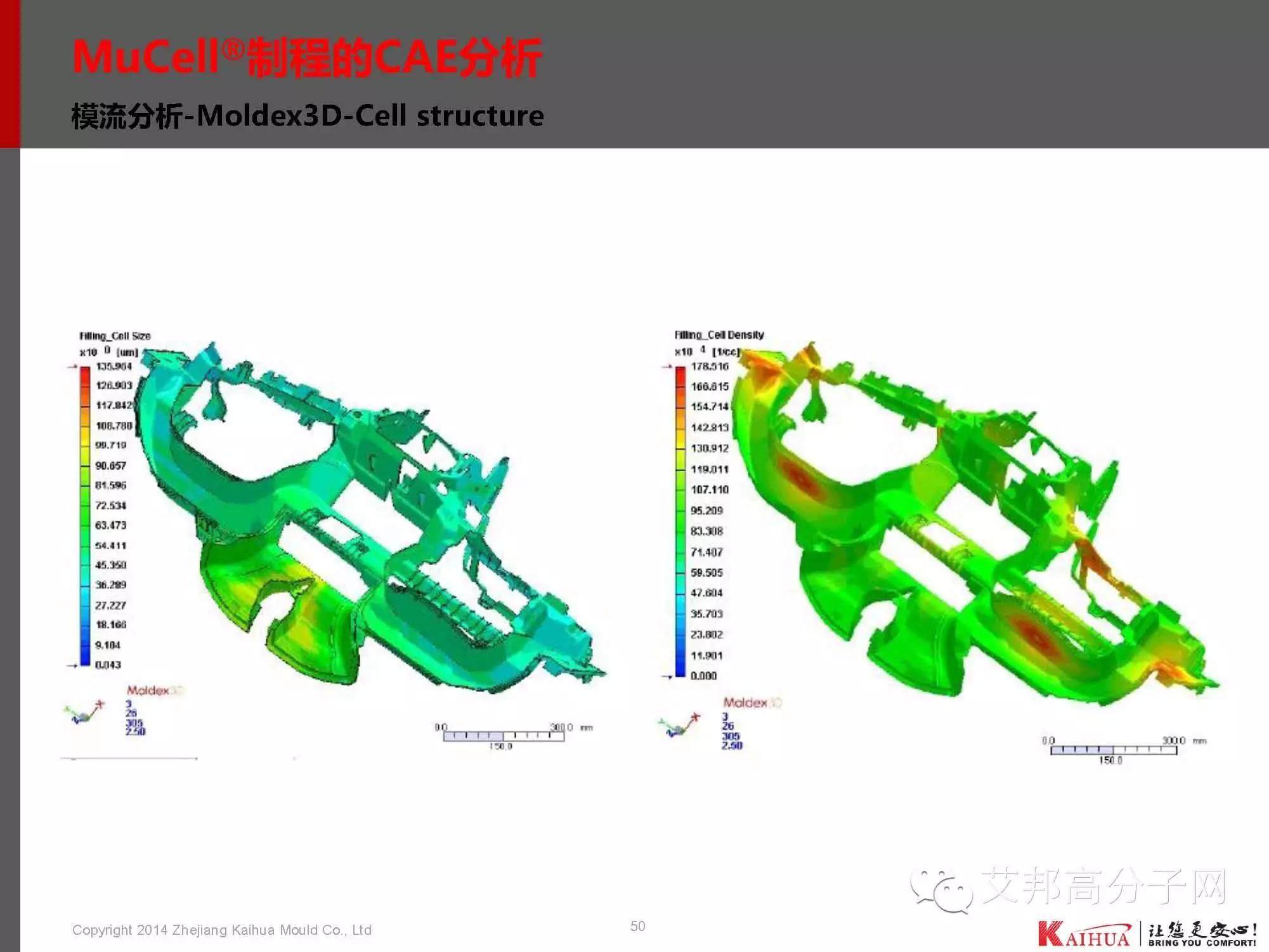

1.模流分析

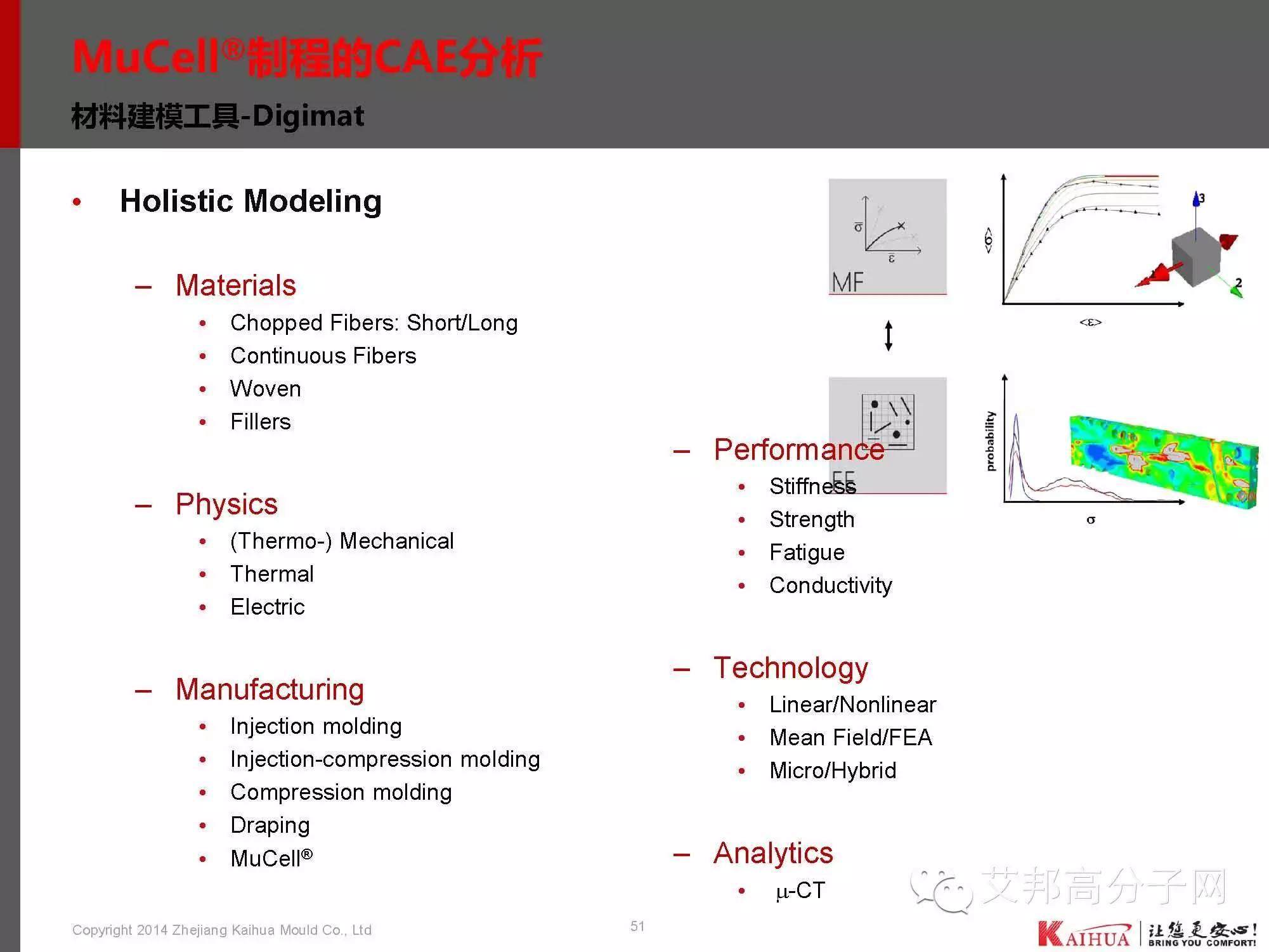

2.材料建模分析

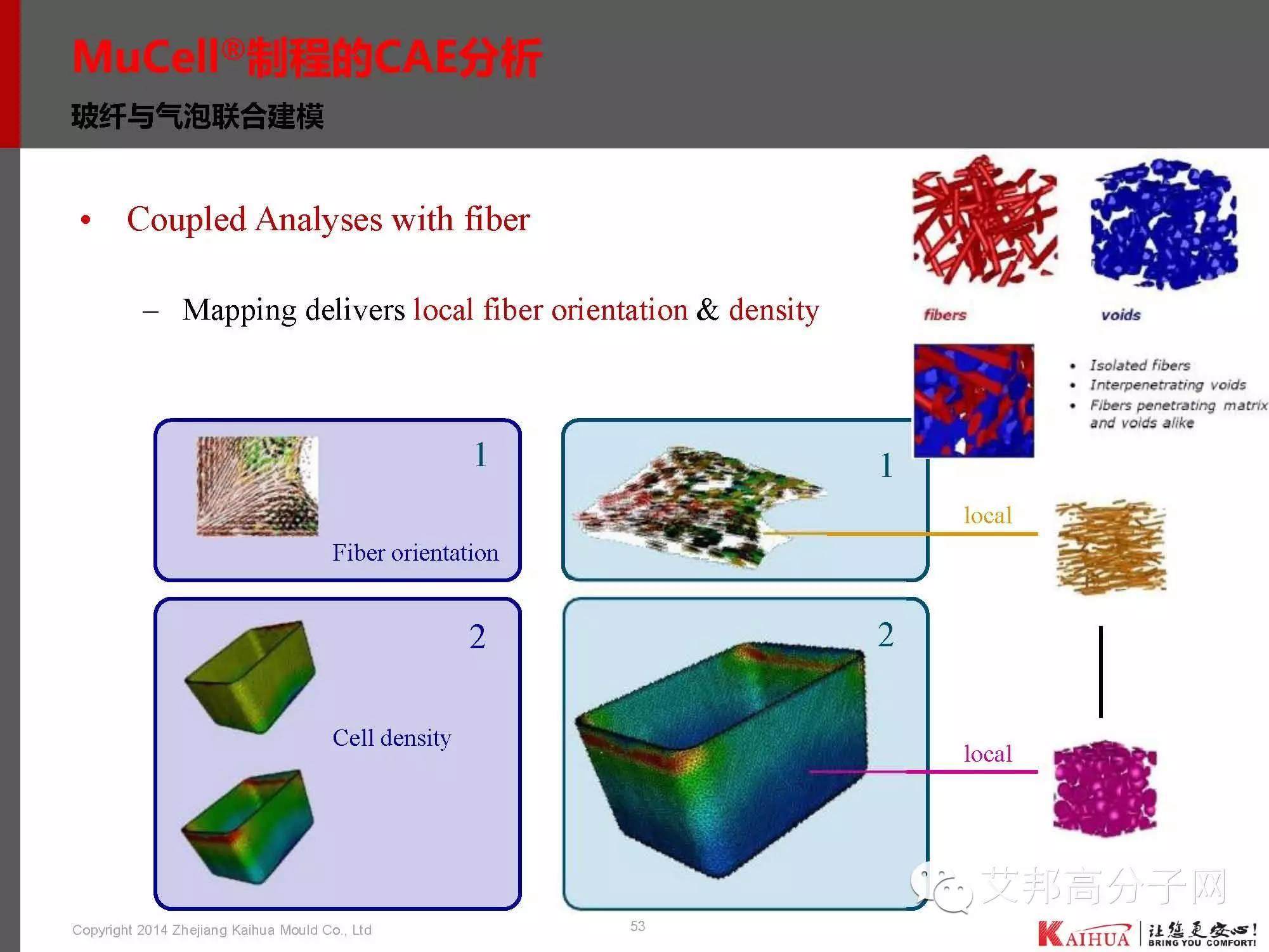

3.玻纖與氣孔聯合建模
五、產品成型問題解決 FOr MuCell

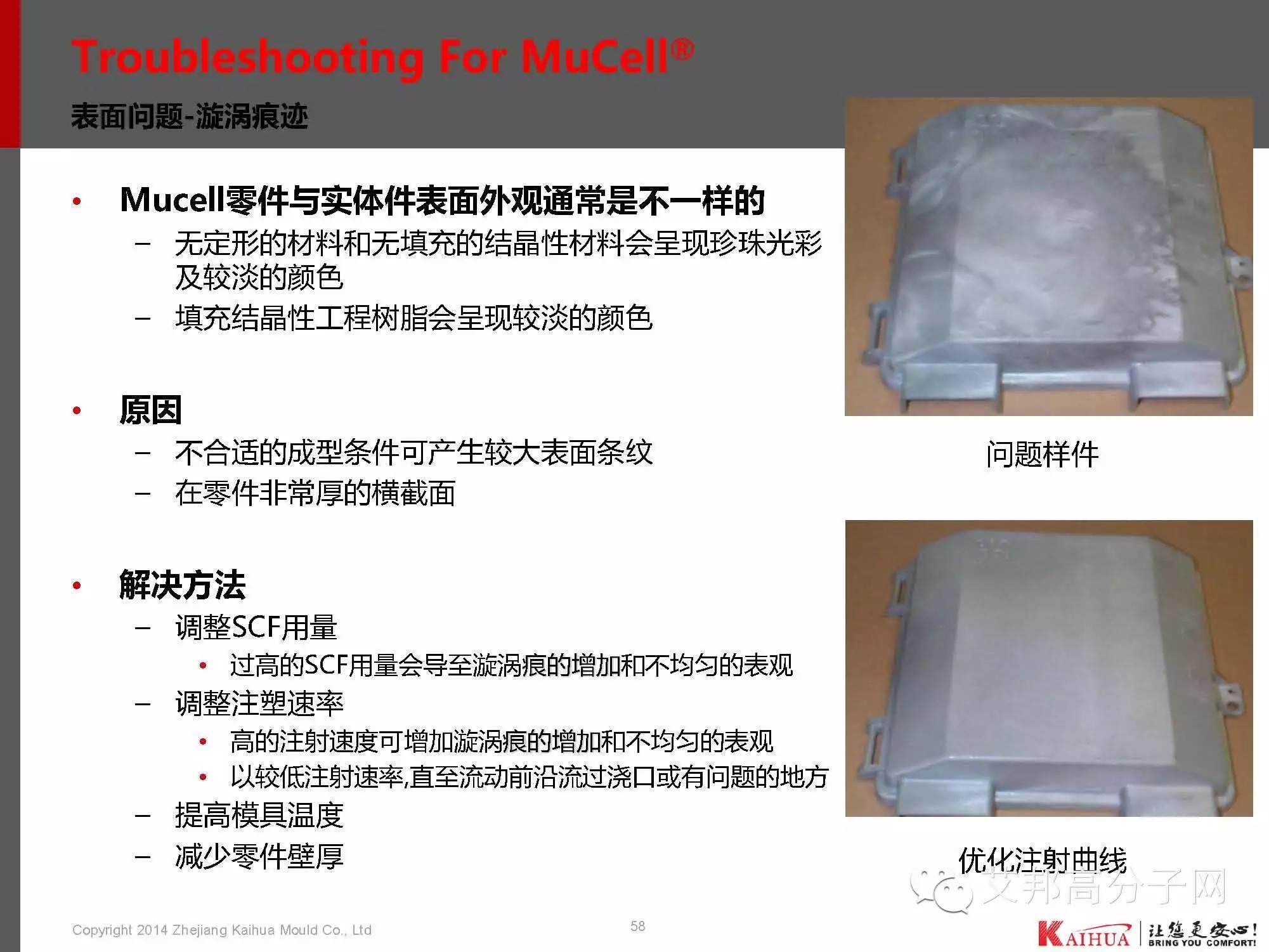

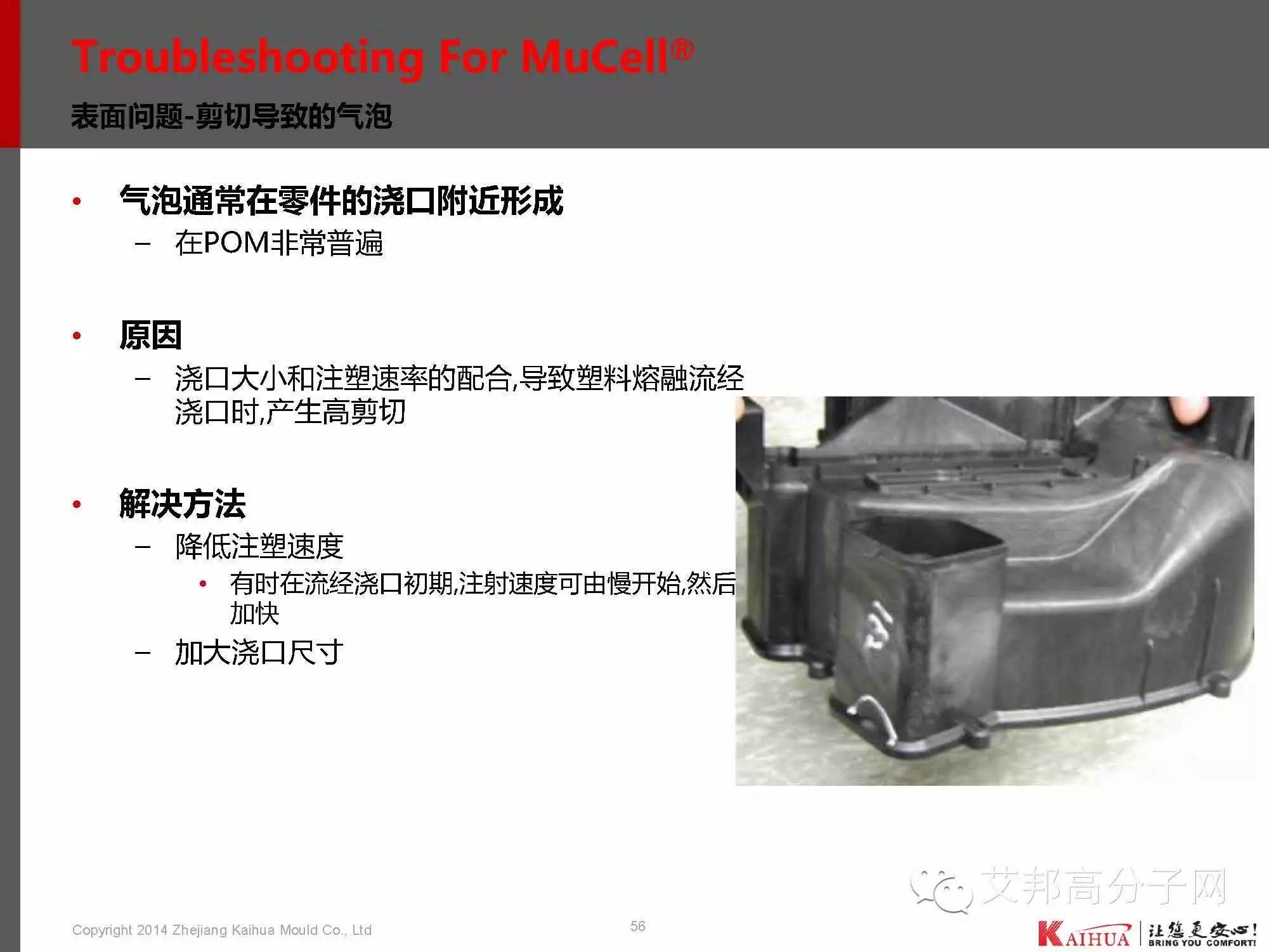

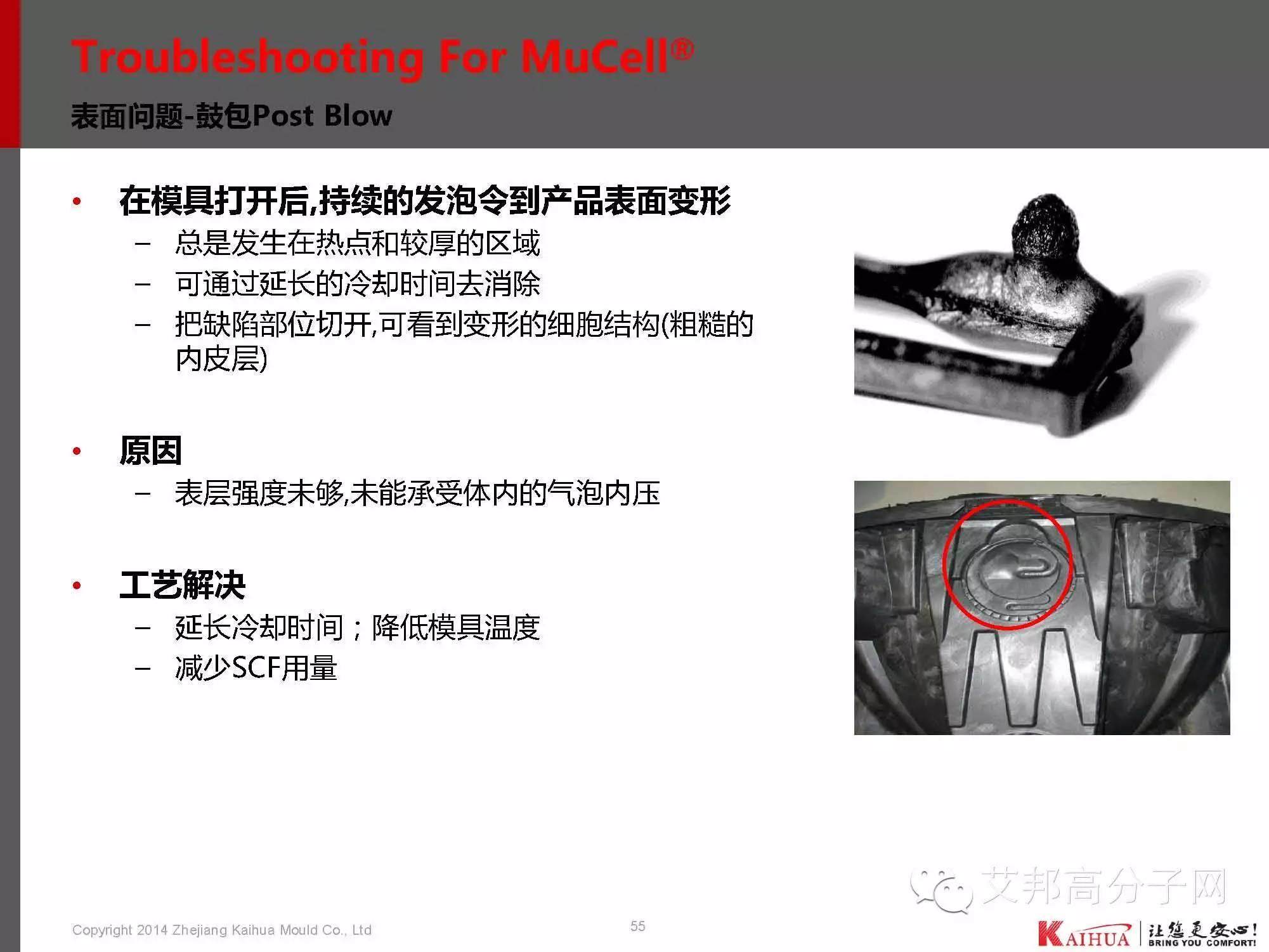

1.表面問題

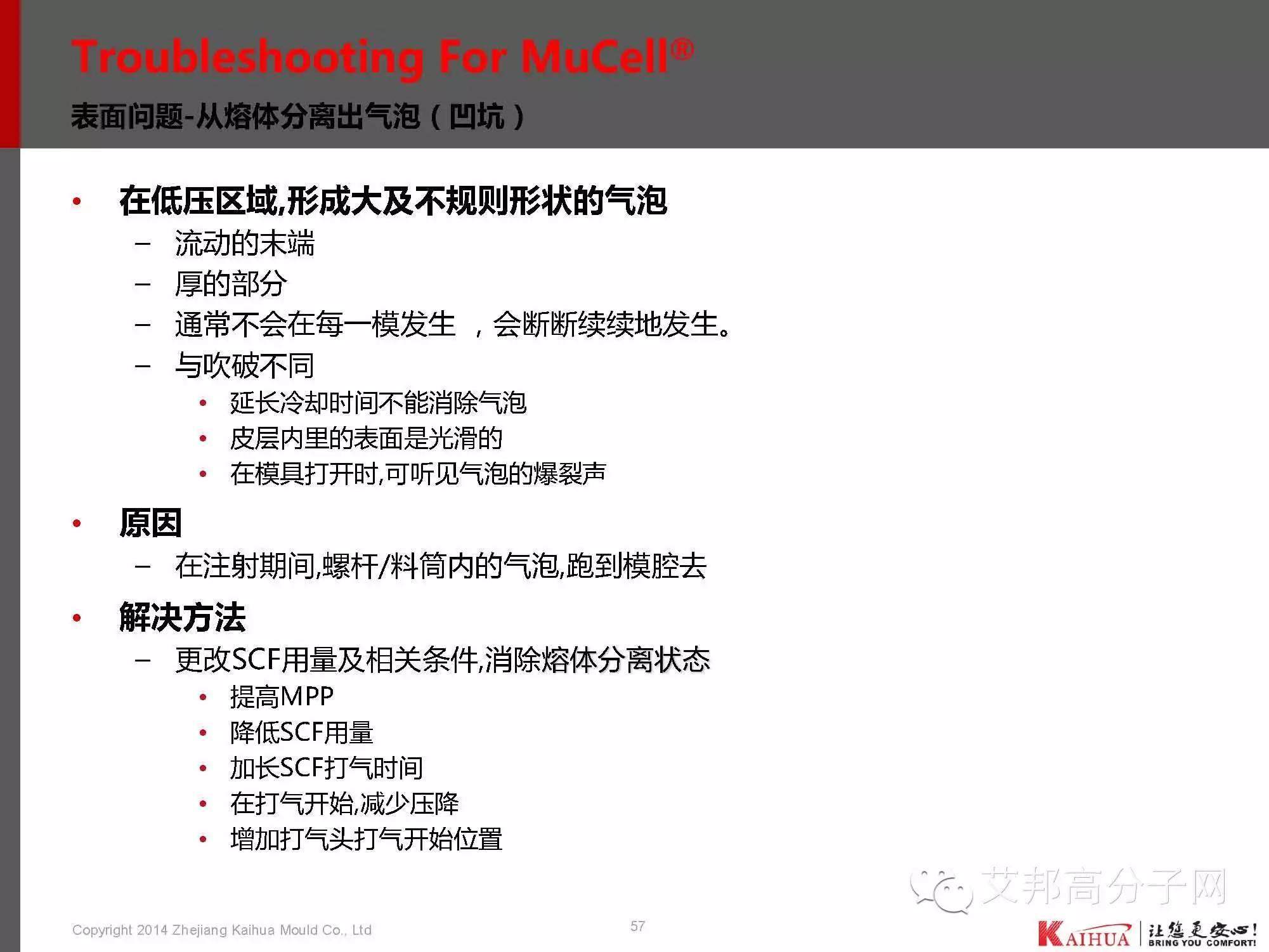

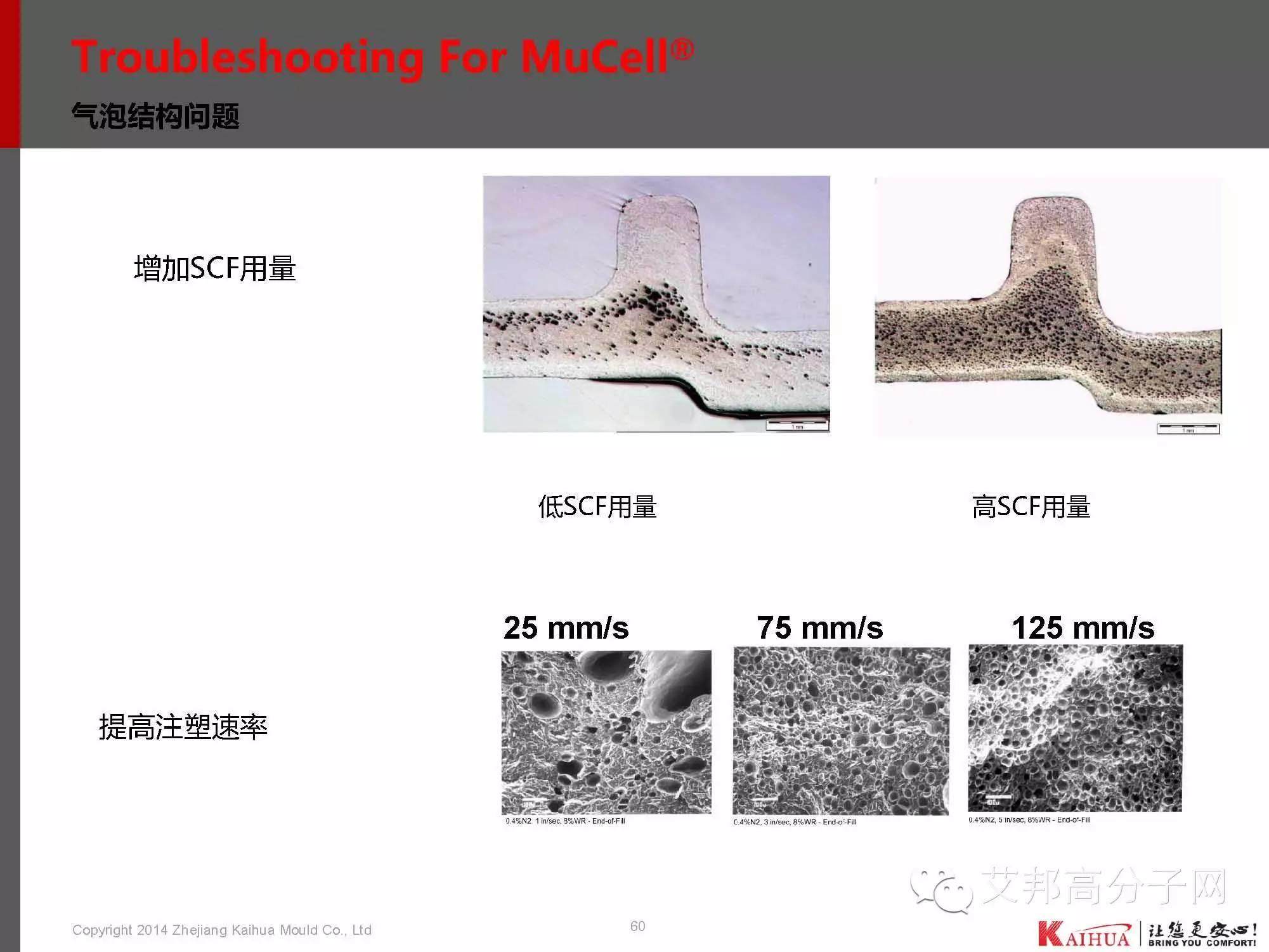

2.氣泡結構問題
