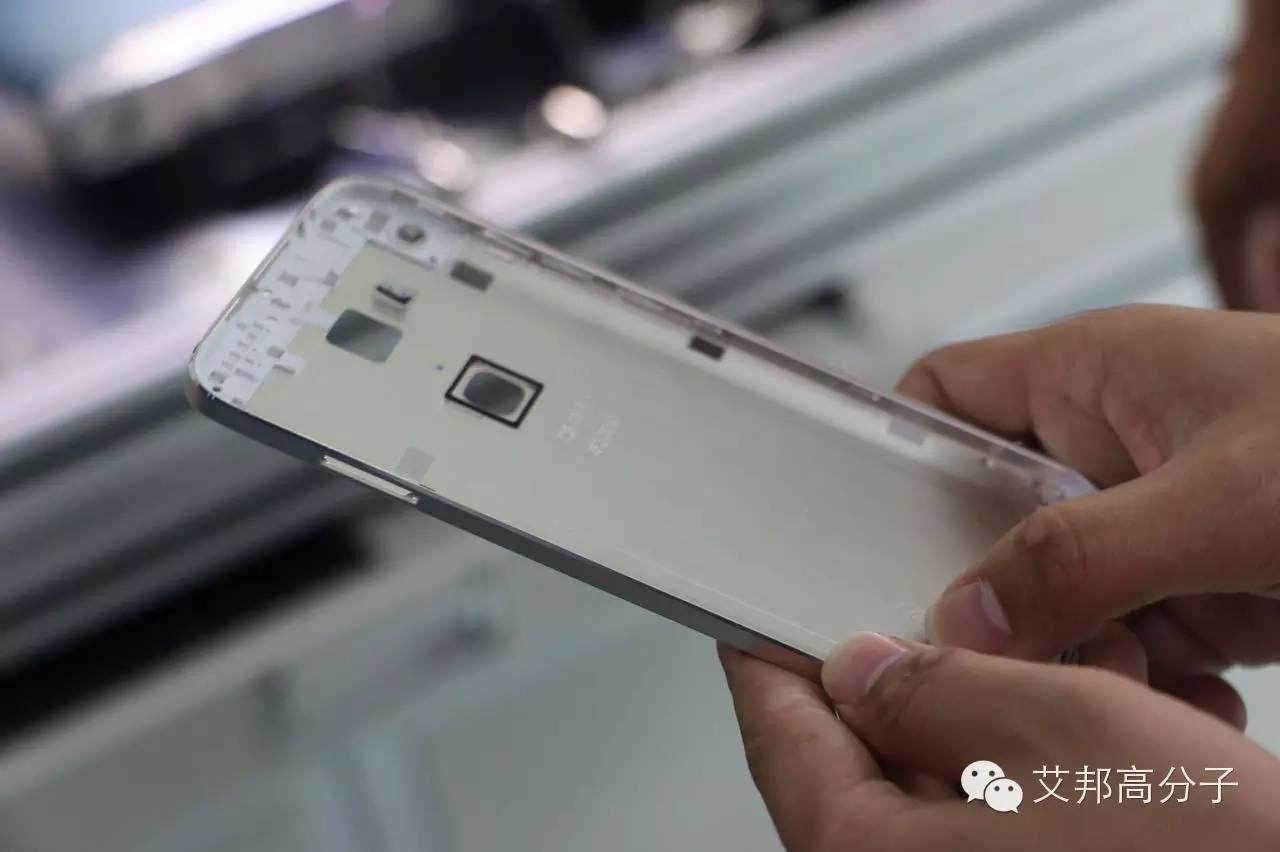

圖：待檢測手機外殼
前幾年，手機外殼以塑膠外殼為主，由于塑膠外殼良率高，人們對手機結構件的檢測并不怎么上心。從2014年開始，國內手機金屬外殼/中框得到極大的發展，手機結構件朝著精密化發展；另外，由于手機金屬結構件良率相對較低，其尺寸檢測也就成了加工商越來越關注的問題。
據了解，蘋果手機較早使用智能檢測設備；隨后，國內眾多手機如：華為、小米、OPPO、VIVO、酷派、魅族等也采用了這類設備，特別是華為、OPPO和VIVO。智能檢測設備是怎樣工作的？
為了了解這類設備，小編走訪了三姆森光電科技有限公司，我們先通過兩個視頻簡單了解一下：
視頻一
視頻1：手機殼激光檢測
視頻1展示的是激光檢測手機殼高度段差，具體介紹如下圖：

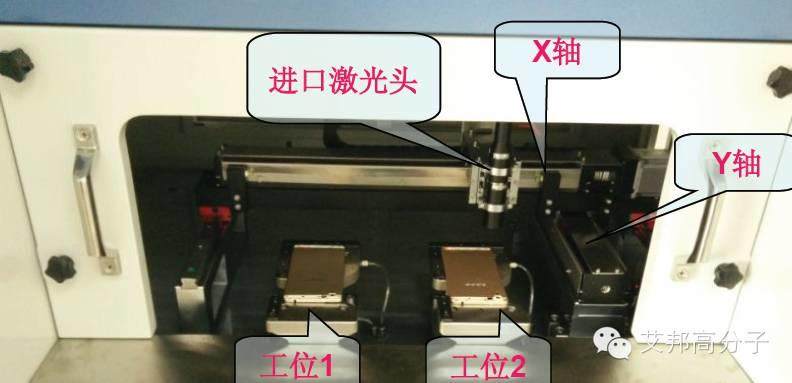

圖：激光頭檢測手機殼外形尺寸解析
視頻1中的設備通過激光來檢測手機的高度段差等；設備包含兩個工位，使得激光頭能夠連續檢測。激光頭程序預先設定路線上移動采集數據，用來檢測相應點位的高度到基準的段差是否符合產品公差要求。

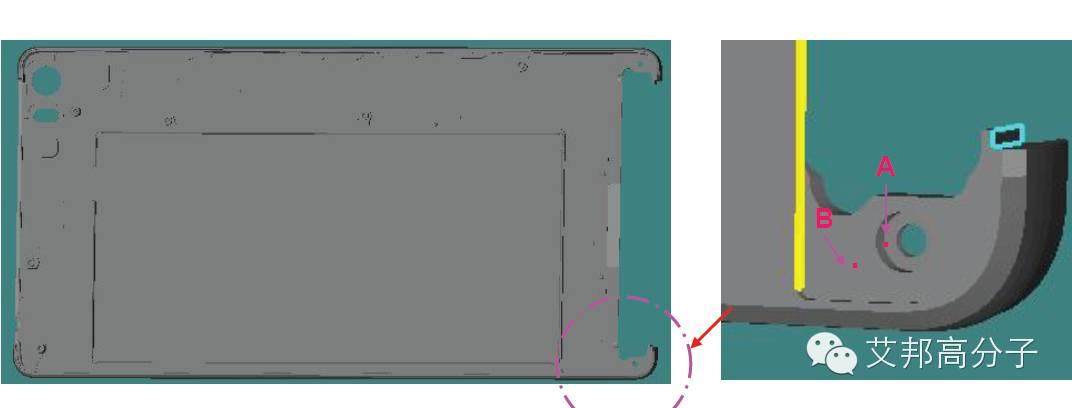

圖：手機殼高度差檢測原理
采集A、B兩點到激光頭的距離信息自動，通過軟件計算A、B兩點的高度差（如上圖）；軟件也過通過移動位置和圖像邊緣信息，自動計算出產品的內長，內寬。
這類設備主要檢測手機外殼的高度段差、外殼的內長和內寬。
視頻二
視頻2：手機殼激光+相機拍照檢測
視頻2展示的是使用激光+CCD相機拍照來檢測手機殼側孔外形尺寸、盲孔深度，簡易結構介紹如下圖：

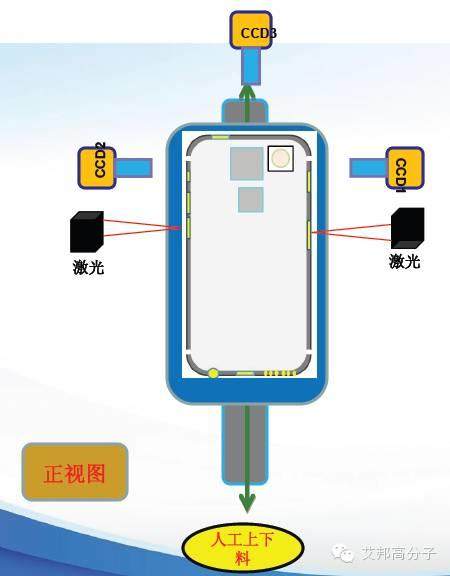

圖：激光+相機檢測手機殼側孔外形尺寸和盲孔深度尺寸
如上圖所示：該設備采用了3臺CCD工業相機和兩臺CD5激光傳感器。和激光相比，CCD工業相機檢測面積廣，從而時間更短。
這類設備主要應用于產品側孔尺寸和位置度檢測，側孔(全盲或部分盲孔)的深度尺寸檢測。
圖：艾邦高分子創始人江耀貴先生（左）和三姆森光電總經理張慶祥先生
圖：張總正在向小編講解手機外殼自動化檢測原理
智能檢測系統是有哪些優點？
表：人工檢測、二次元/三次元檢測、智能檢測對比
項目 | 人工檢測 | 二次元/三次元檢測 | 智能檢測設備檢測 |
平均產能（PCS/H） | 約800 | 約 200 | 約 3600 |
檢測精度 | 約為 0.03mm | 二次元約為：0.02mm 三次元約為：0.005mm | 小視野約為：0.005mm 大視野約為：0.01mm |
一次可檢測尺寸數量 | 單個尺寸 | 單個尺寸的一個點 | 小視野一般為：5個左右 大視野一般為：10個左右 |
稼動時間 （一個工作日為單位） | 一般 8--10 H | 設備可24H，但操作員需換班 | 可 24 H 工作 |
投資效益回收周期 | *** | 1--2年 | 3--5個月 |
人工成本 | 非常高 | 高 | 低 |
注：二次元檢測是在二維尺度上檢測孔徑、長度等，屬于人工操作且檢測時間長；其原理和投影儀差不多，偏向于數字的測定，適用于實驗室檢測。三次元檢測可以測量三維立體的微觀尺寸，也僅適用于實驗室檢測。而智能檢測設備屬于專屬產品的訂制檢測設備，具體高速高精度的特點，適合于產品配線全檢。

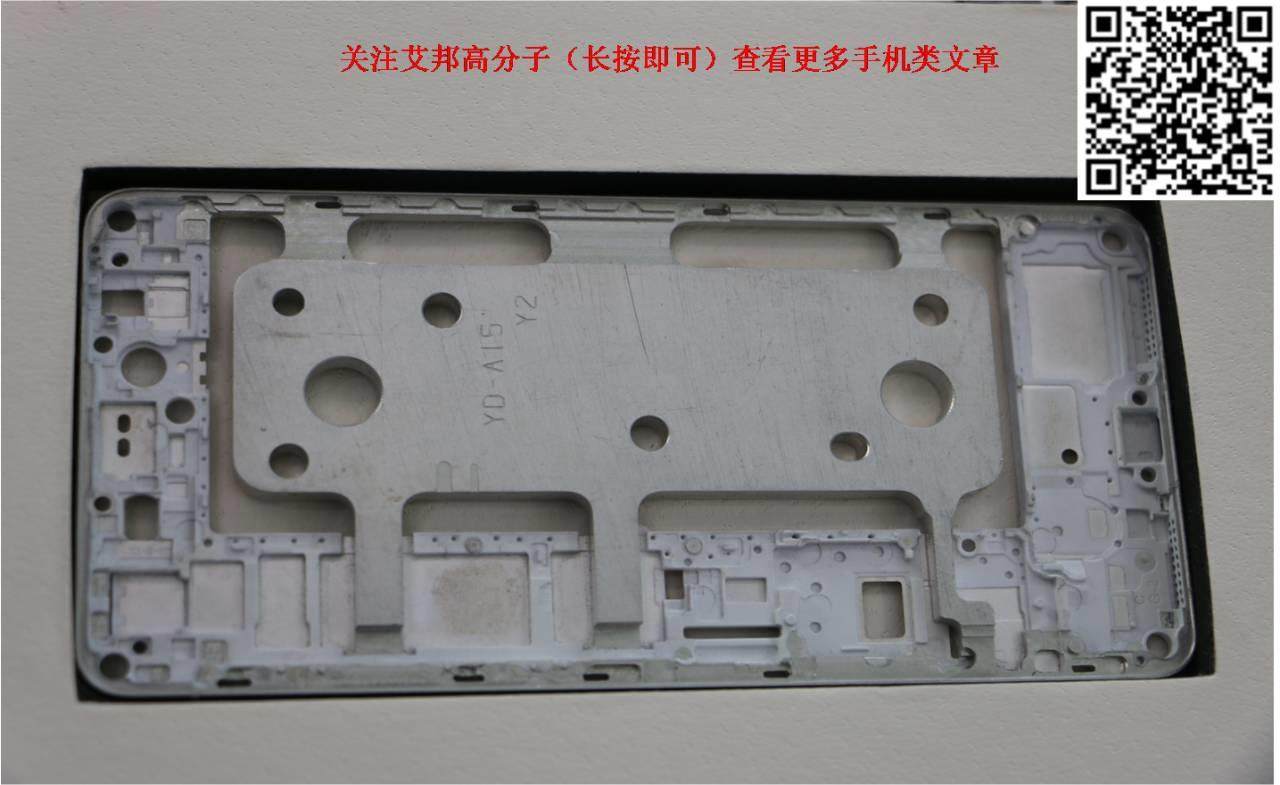

圖：待檢測手機外殼CNC段產品
上表主要是對手機外殼的三種檢測手段-人工檢測、二次元檢測/三次元檢測和智能檢測系統做了一個比較，最引人關注的有三點：
1、產能方面
上表的平均產能*稼動時間= 一天的產量。
人工檢測一天產量最多是8000件，二次元檢測/三次元檢測的是4800，智能檢測設備的是86400件。也就是說但從產能而言，一臺SAM智能檢測設備大概能頂替11個員工，頂替18臺二次元檢測/三次元檢測設備（還沒計算操作人員）
2、精度方面
智能檢測設備的精度最高，小視野檢測可達到0.005mm，大視野檢測也能達到0.01mm；二次元檢測只有0.02mm；人工檢測約為0.03mm。
在手機要求越來越高的今天，精度越高即意味著手機主機次品率越低，受到客戶的投訴次數也就越少。
3、投資效益回收周期方面
目前，行業不太景氣，投資效益回收周期越短，對企業來講越安全。
智能檢測系統投資效益回收周期為3-5個月；人工檢測由于是按月付錢，沒有辦法計算；二次元檢測/三次元檢測的周期為1-2年，比較長。

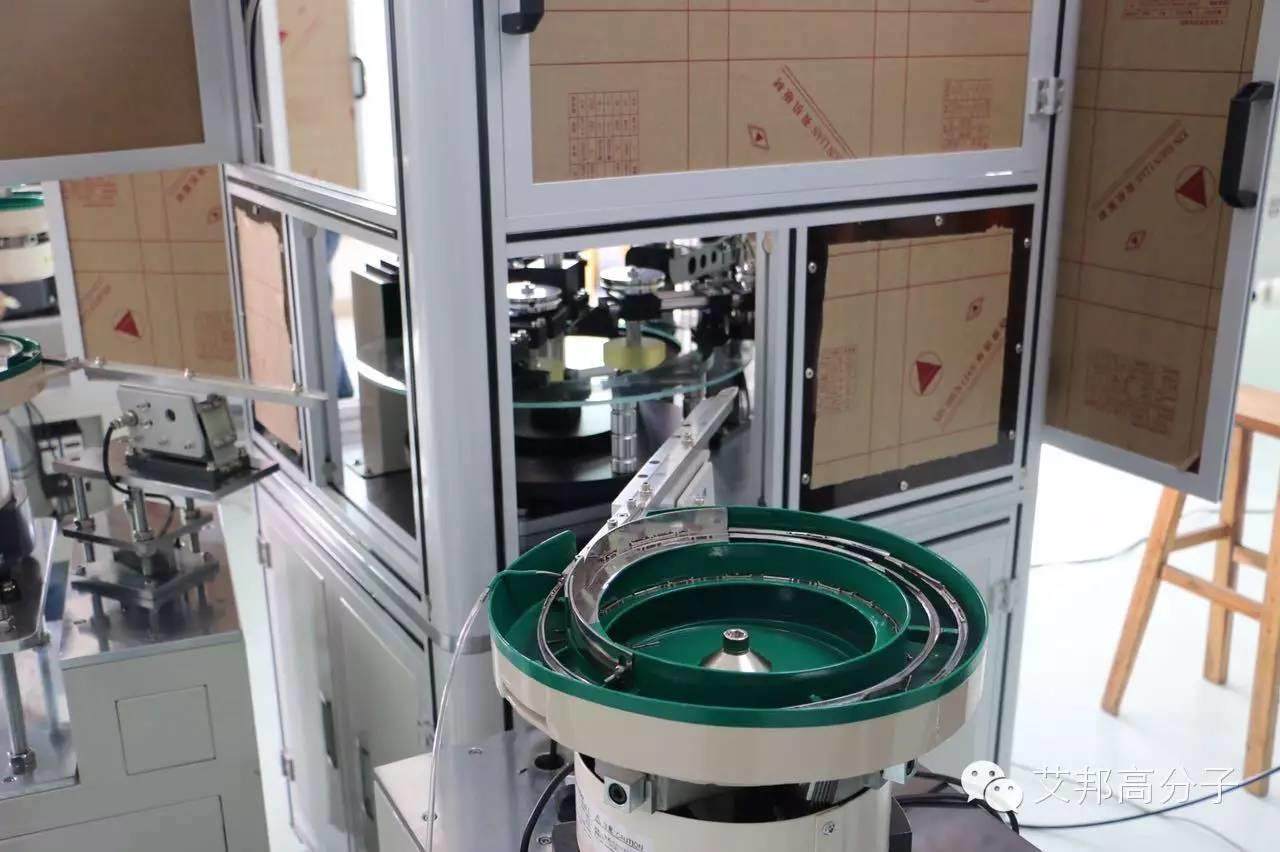

圖：手機按鍵全自動化檢測設備

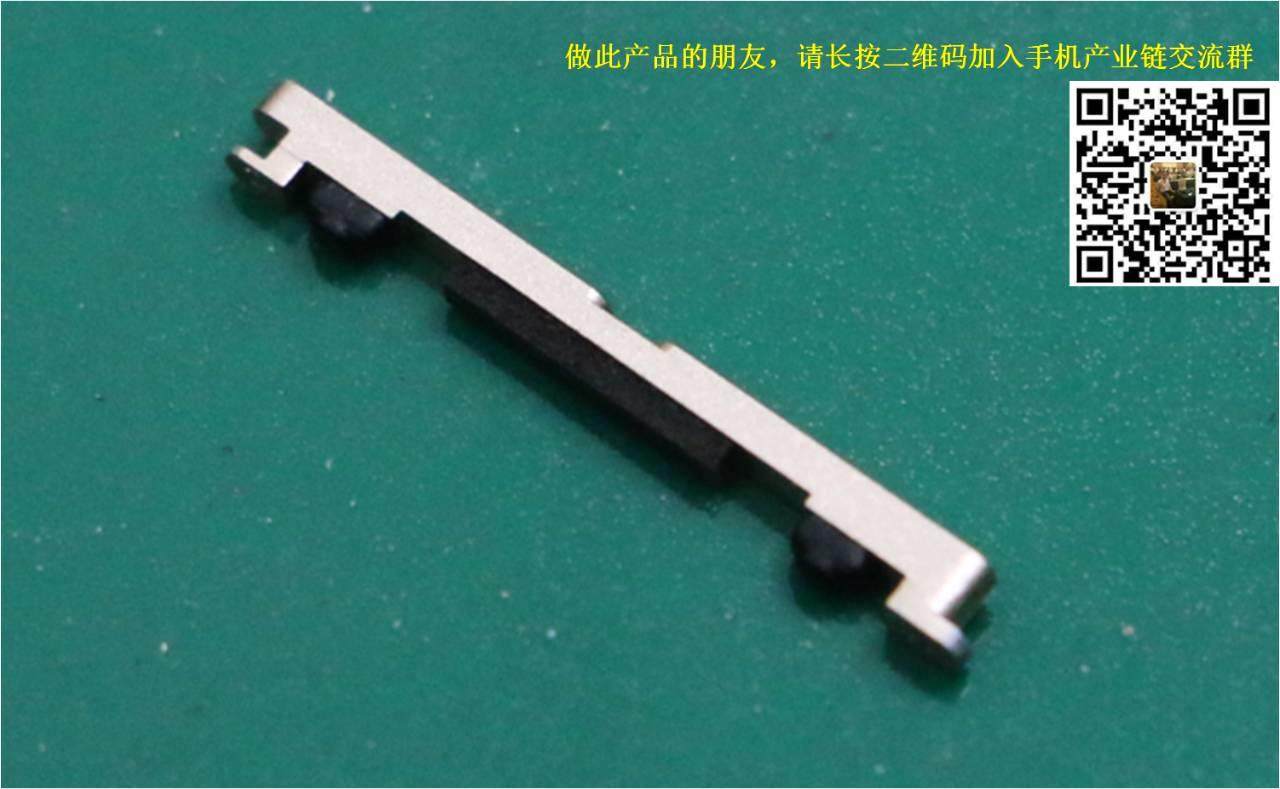

圖：諸如手機按鍵等微小物件非常適合用智能檢測系統檢測
為什么說智能檢測能夠節省生產成本？
據了解，目前國內絕大部分手機結構件檢測只應用在產品包裝入庫之前，只對最終的產品把關，這并沒有利用好智能檢測設備！
智能檢測設備為什么能夠節省生產成本？相信很多人在嘀咕，它不就是個檢查設備嗎？說起來很簡單，除了最后產品階段，在加工的幾個關鍵制程中如，3夾、5夾、拋光去毛刺后（特別是不良率較高的制程）也添加在線檢測設備，將不良品區分出來，從而避免不良品后面的加工成本。這不就節省生產成本了嗎？
實際上，已經有一些加工廠商正在使用了，據稱效果明顯！

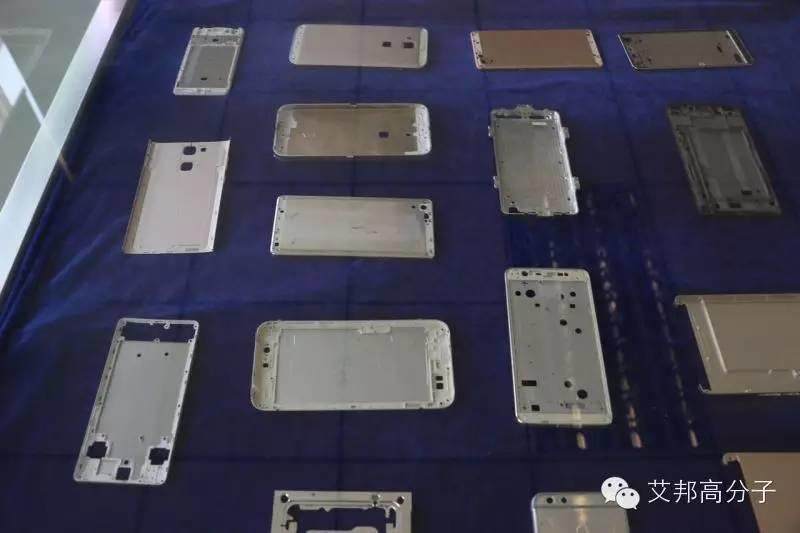

圖：已經應用智能檢測的手機結構件
