做電纜的朋友都在關(guān)注的微信公眾號——艾邦高分子，戳藍(lán)色字體關(guān)注吧！
圖：PVC材質(zhì)電纜絕緣護(hù)套
PVC電纜料是以聚氯乙烯為基礎(chǔ)樹脂,添加穩(wěn)定劑、潤滑劑和無機(jī)填充料等，經(jīng)過混配捏合擠出而制備的粒子。盡管它的介點(diǎn)性能一般、不夠環(huán)保，但價(jià)格低，工藝簡單；PVC電纜料目前仍是用量最大的電纜料之一。
在使用PVC電纜料時(shí)，可能會(huì)出現(xiàn)氣孔、表面粗糙、發(fā)脆等現(xiàn)象。我們詳細(xì)討論一下這些現(xiàn)象都是如何造成的：
一．電纜料氣孔問題
造成此問題的原因主要有兩個(gè)，一種是水分的問題，一種是降解問題。
1．原料中水分偏高。有可能水分超標(biāo)的原料有PVC樹脂、增塑劑、填料和穩(wěn)定劑，由于添加量比較大，PVC樹脂和填料應(yīng)作為檢查的重點(diǎn)。這種狀況，一般在捏合過程和擠出機(jī)抽真空處會(huì)有所表現(xiàn)?；貜?fù)“PVC”查看更多文章
2．配方體系穩(wěn)定性差或物料高溫停留時(shí)間過長，物料分解而導(dǎo)致氣孔出現(xiàn)。此問題嚴(yán)重時(shí)，一般會(huì)伴有顏色的變化。
二．電纜料表面粗糙
表面粗糙分兩種，一種是疙瘩，一種是麻點(diǎn)。
1.疙瘩現(xiàn)象
圖：電纜表面疙瘩
主要是：由一些混合時(shí)分散不均勻的粉料聚集體，擠出過程中不能塑化，被塑化的PVC物料包覆一起由口模擠出，而在電纜料中形成的。
PVC樹脂的魚眼和未充分吸收增塑劑的PVC樹脂顆粒，也會(huì)造成疙瘩現(xiàn)象，但一般比較小。
如今的配方，追求填料更細(xì)更多，填料表面如果處理不好，混合時(shí)效果不佳，出現(xiàn)團(tuán)聚現(xiàn)象的幾率會(huì)比較大。只不過團(tuán)聚程度的大小以及電纜料中表現(xiàn)是否嚴(yán)重？是否成為了問題？
2.麻點(diǎn)問題
麻點(diǎn)相對要復(fù)雜一些，一般認(rèn)為和物料中跑出的小分子物質(zhì)有關(guān)。這些小分子物質(zhì)來源于樹脂本身、增塑劑、潤滑劑。回復(fù)“助劑”查看更多文章
由于擠出造粒生產(chǎn)電纜料時(shí)，都需要抽真空，按道理這些小分子物質(zhì)應(yīng)該被抽提走，但為什么還會(huì)出現(xiàn)呢？通過分析發(fā)現(xiàn)，其實(shí)這些小分子物質(zhì)更多是抽真空后，物料中產(chǎn)生出來的，很多是來自量不是很大的潤滑劑，當(dāng)然也有增塑劑中的。
三．PVC電纜料絕緣性不好
因?yàn)?/span>PVC材質(zhì)局限及增塑劑等助劑影響的原因，PVC電纜料的絕緣性是有一定限度的。對于普通電纜料來說，如果絕緣性明顯偏差，主要有如下幾個(gè)原因：
1.雜質(zhì)偏多
雜質(zhì)的混入會(huì)對電纜料產(chǎn)生不利影響，過多的雜質(zhì)會(huì)造成絕緣性的問題。這些雜質(zhì)有可能來源于PVC樹脂和各種助劑，也有可能來源于混料和加料環(huán)節(jié)。
2.粉狀顆粒太粗
電纜料中粉狀助劑一般是要經(jīng)過研磨后才使用的，如果圖省事或者一些機(jī)械故障，造成加入的粉狀物質(zhì)顆粒過粗，會(huì)對電纜料的絕緣性產(chǎn)生不利影響。
3.著色劑重金屬問題
很多顏料都是一些重金屬鹽類，這些重金屬離子會(huì)提高電纜料的導(dǎo)電性，降低其絕緣性。所以電纜料顏料的選擇是很重要的。
四．電纜料受潮問題
因?yàn)殡娎|料中有一定比例的填料，有些還會(huì)有一定比例的低檔增塑劑（或增塑劑替代品），本來不易產(chǎn)生受潮現(xiàn)象的電纜料，在一定季節(jié)也會(huì)出現(xiàn)這類問題。
電纜料受潮和包裝過程及包裝物有很大關(guān)系，應(yīng)該強(qiáng)化干燥，使其冷卻到一定溫度下再封口密閉，另外還應(yīng)改善包裝物，增加防潮措施。
同時(shí)，還應(yīng)注意由潛在降解和表面附層引起的假受潮現(xiàn)象。

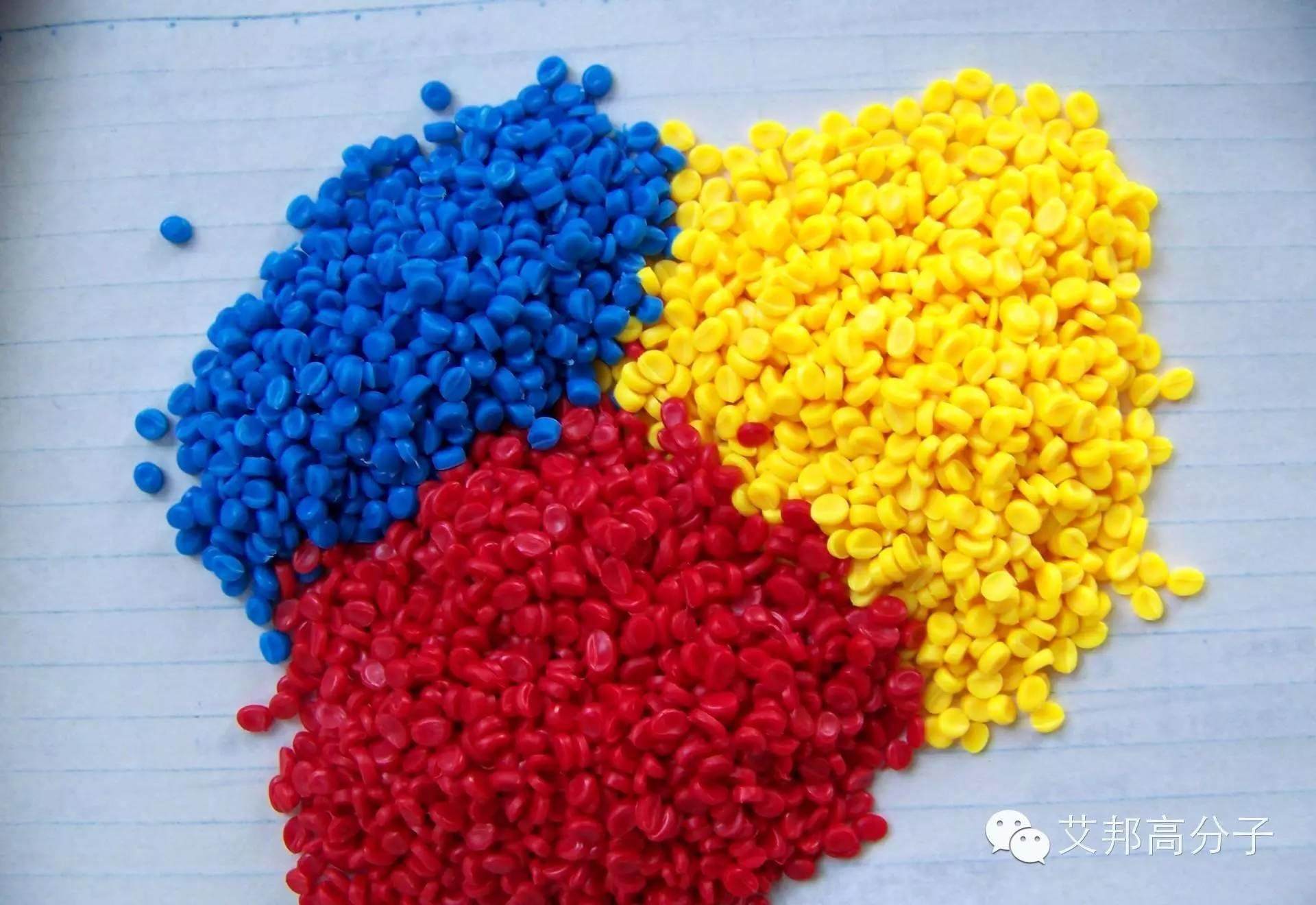

圖：PVC電纜料
五．電纜料發(fā)脆問題
電纜料脆的問題，一般和PVC樹脂型號、增塑劑、潤滑劑、填料等配方組分有關(guān)。
1. 選用了偏高的型號
PVC樹脂如果選用偏高的型號，由于PVC分子鏈短，做出的電纜料性能就會(huì)偏脆。增塑劑添加量少，電纜料偏硬，有時(shí)也會(huì)有偏脆的感覺。
2. 填料添加量太大
更多的是因?yàn)樘盍咸砑恿刻?，而造成的電纜料性能下降，強(qiáng)度不好。
3. 潤滑劑
潤滑劑是另一重點(diǎn)，如果外潤滑過量，往往會(huì)造成塑化不好（塑化溫度低也是塑化不好的另一主要原因），此時(shí)電纜料就會(huì)明顯強(qiáng)度不好，發(fā)脆。回復(fù)“電纜”查看更多文章
推薦閱讀：
4.100家中國電線電纜制造行業(yè)重點(diǎn)企業(yè)
來源于網(wǎng)絡(luò)，艾邦高分子整理
加入“電線電纜”微信群，請加微信：18319055312 或 15712009605，并注明“電纜+公司”
閱讀原文，加入“電線電纜”微信群
↓↓↓
始發(fā)于微信公眾號：艾邦高分子
