HIPS材料簡介
HIPS 化學(xué)名稱：高抗沖聚苯乙烯
目前公司使用的是陶氏化工高光澤抗沖HIPS
（牌號STYRONA-TECH 1180）
HIPS應(yīng)用案例
空調(diào)：格力、美的、志高、海爾等
冰箱：海爾、榮事達、科龍等
電視：康佳、TCL、創(chuàng)維等
電腦：方正、聯(lián)想、海爾等
HIPS應(yīng)用價值
我們看一個數(shù)據(jù)
10冷年我們ABS 用量12000噸
HIPS市場價： 12500元/噸
ABS市場價：16500元/噸
如果HIPS替代ABS
利潤=（16500-12500）*12000=4800萬元
當(dāng)然，我們存在以下困難
1、大量模具需要修改
2、過程控制難度加大
3、改變一些制造習(xí)慣

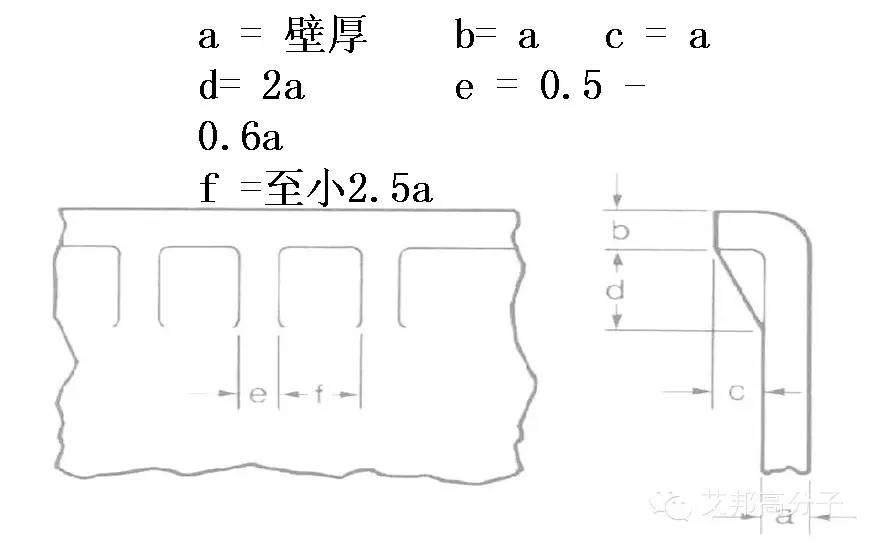

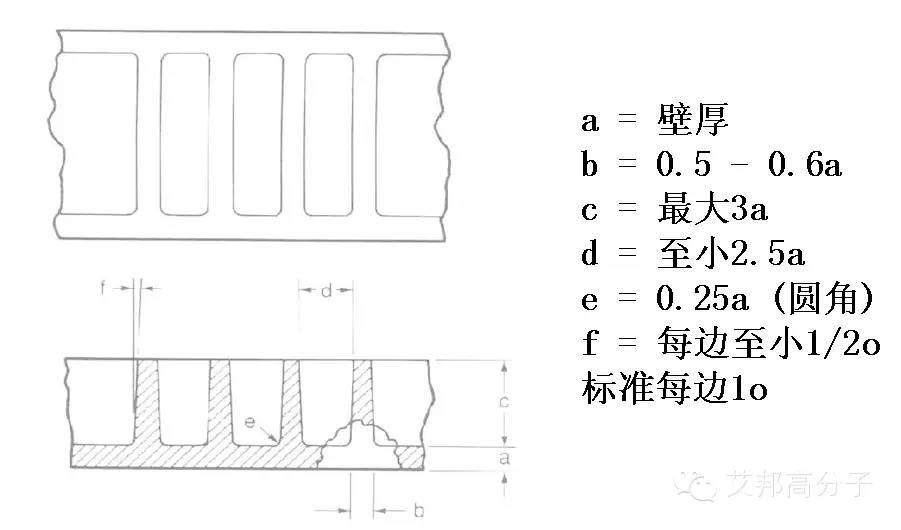

加強筋1
加強筋2

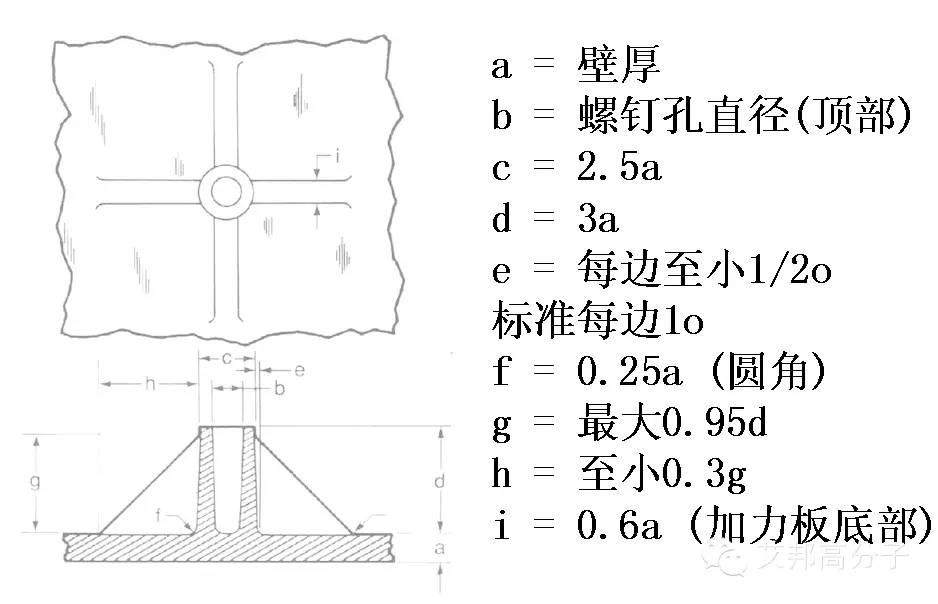

螺釘柱1

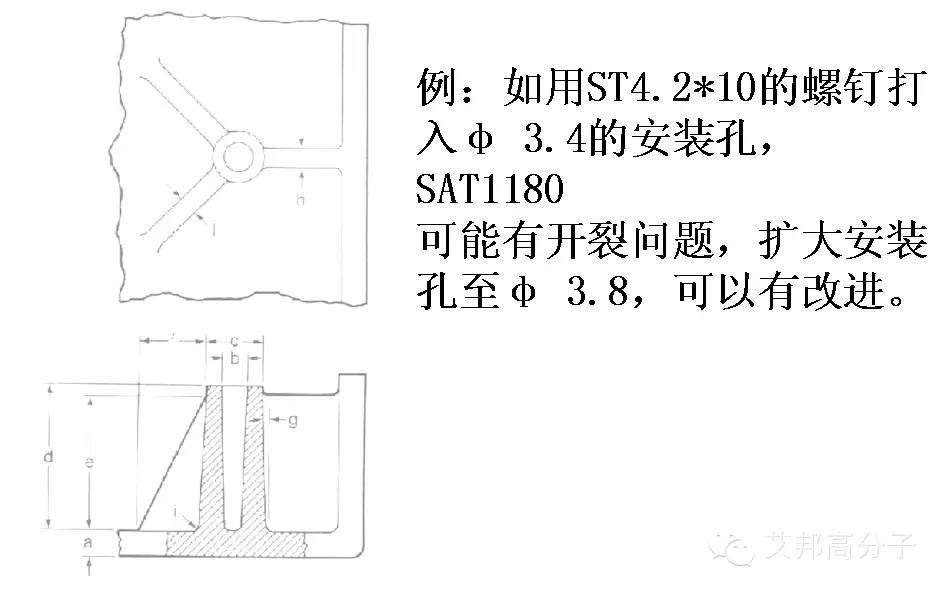

螺釘柱2

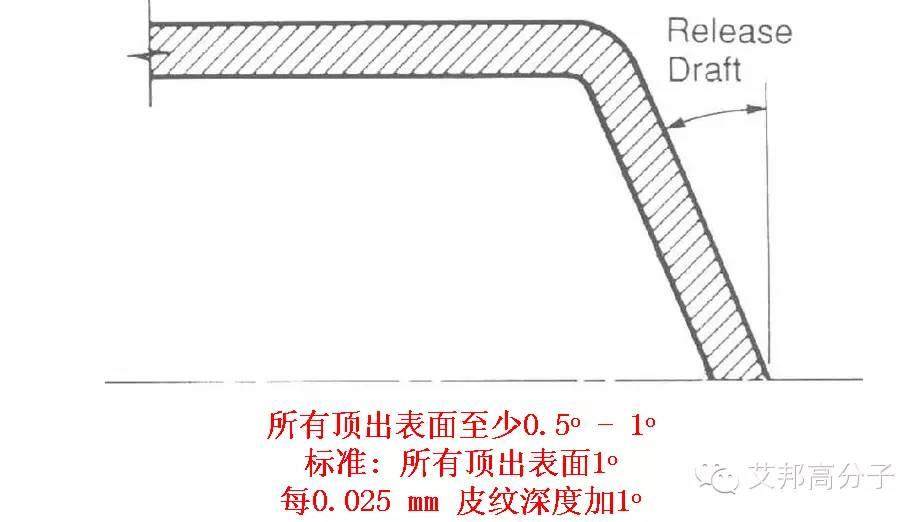

脫模斜度

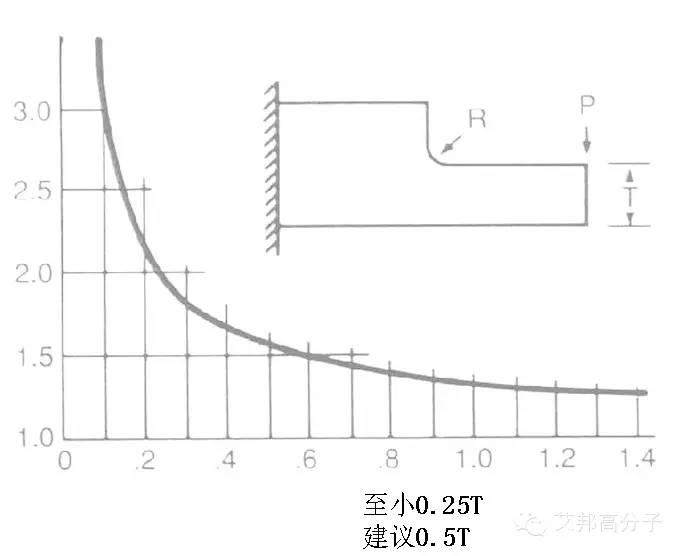

角落圓弧度

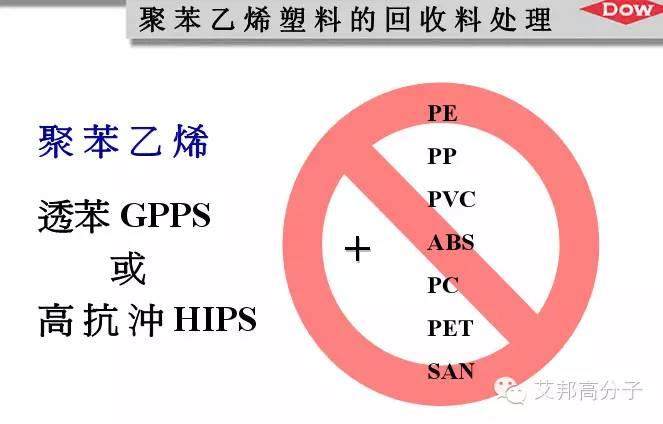

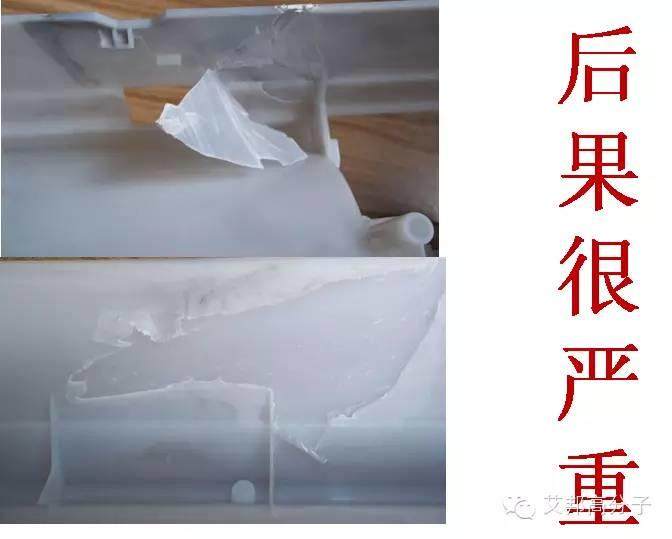

特別提醒——禁止混用

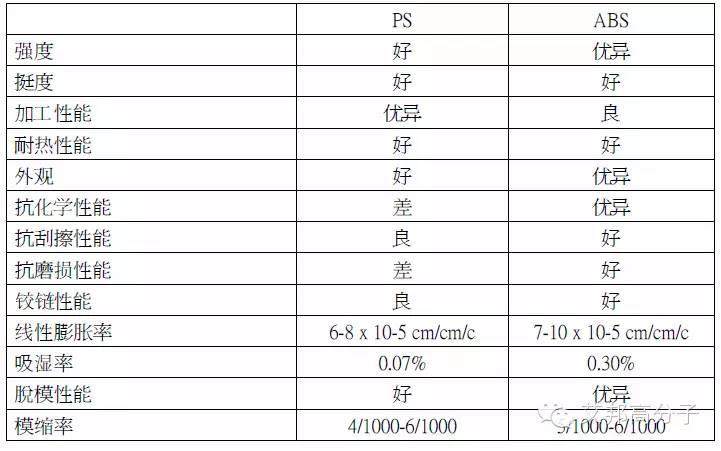

PS與ABS性能差異
?PS不能使用ABS 色母料
?PS可以減少鈦白粉（約2% ）
而ABS需要 鈦白粉（約4% ）
?可通過調(diào)整色母配方，
提高產(chǎn)品 合格率。
注塑工藝注意事項
需要調(diào)整以下參數(shù)：
? 模溫
? 料筒溫度
? 射速
? 保壓
? 背壓
? 螺桿回料轉(zhuǎn)速
ABS 1. 機筒溫度較高(比HPS高15-25度) 2. 回收料性能變化較多，顏色易變 3. 回收料可用量少 4. 部件可抵受較粗暴操作、較不易開裂 5. 部件表面抗刮傷性能較高 6. 易于打螺釘、組裝。對模具設(shè)計要求不高 7. 熔接痕不明顯 8. 可用較強清潔劑 | PS 1. 機筒溫度較低，但需要較高模溫 2. 回收料性能變化較少，顏色一致性佳 3. 回收料可用量高(一般建議</= 25%) 4. 部件須較溫柔對待，否則較容易破損 5. 部件表面較容易刮傷（可采用薄膜保護） 6. 打螺釘、組裝工序須留意 7. 熔接痕較明顯 8. 要用溫和清潔劑 |
關(guān)注艾邦高分子，回復(fù)“ABS”或者“HIPS”查看更多相關(guān)內(nèi)容

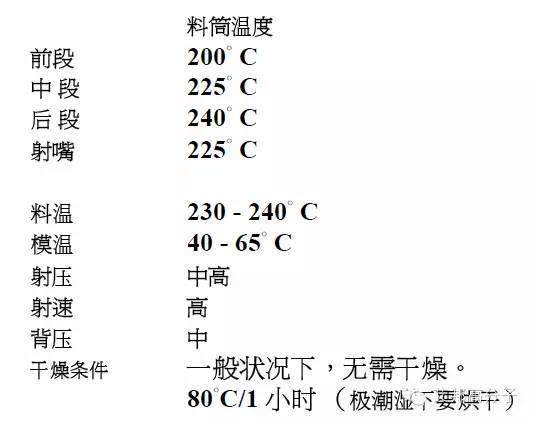

注塑工藝參數(shù)參考

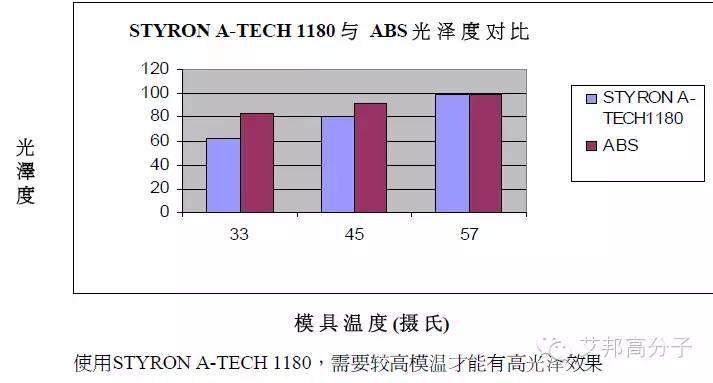

模溫與光澤度

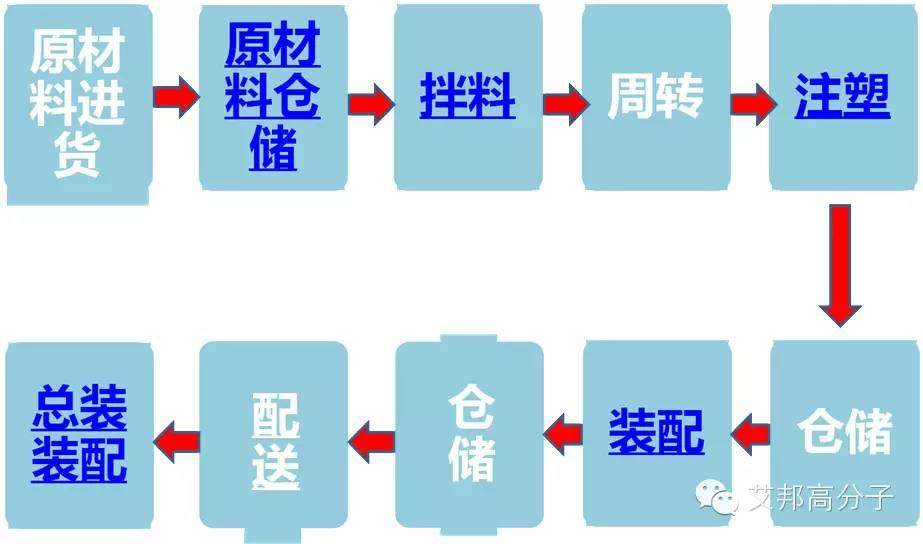

原料存儲要點：
1、包裝袋必須有明顯HIPS標識。
2、 HIPS原料必須單獨區(qū)域擺放。
3、對倉庫管理人員培訓(xùn)。
烘料拌料：
1、指定生產(chǎn) HIPS原料的設(shè)備
2、烘料拌料使用專用料箱
3、料箱做HIPS標識
4、按區(qū)域擺放(ABS、PS、母粒、粉碎料)
5、對拌料車間員工進行培訓(xùn).
周轉(zhuǎn)、倉儲：
一、單獨規(guī)劃區(qū)域擺放HIPS料箱
二、使用專用料箱.
三、對員工進行培訓(xùn),關(guān)注 標識.
生產(chǎn)注塑：
1、必須使用專用注塑機。
2、料頭專用周轉(zhuǎn)箱，明顯標識。
3、不合格品單獨周轉(zhuǎn)箱擺放。
4、合格產(chǎn)品要有HIPS字樣，周轉(zhuǎn)箱（籠）注明HIPS標識。
5、對注塑工進行PS識別及操作規(guī)范的培訓(xùn)
生產(chǎn)裝配：
1、裝配合格品周轉(zhuǎn)箱明顯HIPS標識。
2、不合格品挑選后使用專用不良品周轉(zhuǎn)箱擺放。
3、需要返修HIPS產(chǎn)品使用專用周轉(zhuǎn)箱擺放
4、對員工進行培訓(xùn)（標識、規(guī)范）
粉碎：
1、必須使用指定粉碎機
2、粉碎前必須逐一檢查產(chǎn)品是否有HIPS標識。
3、粉碎料使用原料包裝袋，單獨區(qū)域擺放。

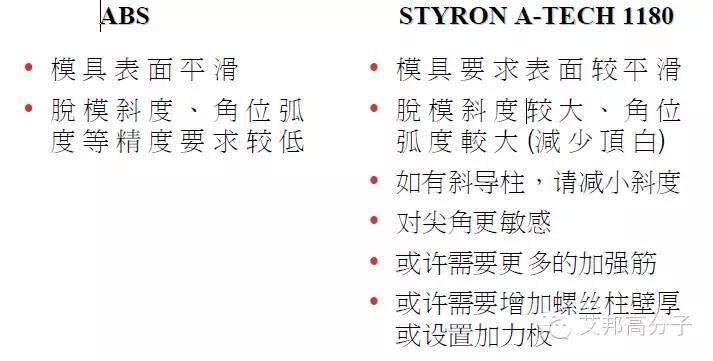

模具保養(yǎng)注意事項
模具的打磨
? 打磨最理想是按照脫模方向來打磨，以減少金屬表面的倒鉤
關(guān)鍵工序控制要點

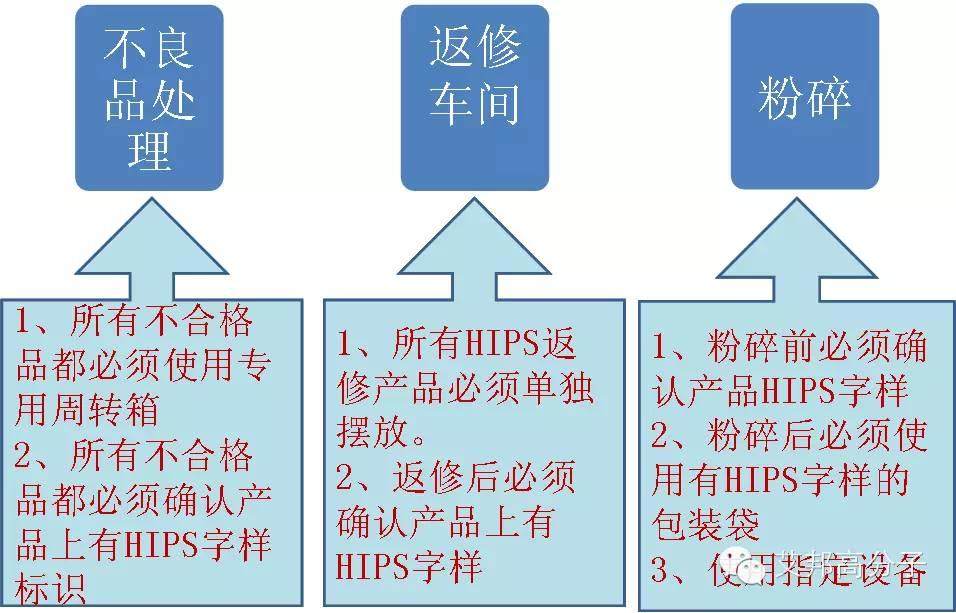

總裝生產(chǎn)注意事項
1、裝配過程出現(xiàn)不合格品需先查看是否有 HIPS標識，
2、有HIPS標識不合格品需要單獨擺放（專用不合格品箱），
3、不良品退貨（調(diào)換）須點數(shù)清點
HIPS應(yīng)用推進計劃表
序號 | 任務(wù) |
1 | 原材料擺放區(qū)域規(guī)劃實施 |
2 | 拌料后專用周轉(zhuǎn)箱制作并在料箱上做標識 |
3 | 制作專用料頭專用箱并規(guī)劃擺放區(qū)域 |
4 | 注塑區(qū)域不合格品擺放箱（專用）制作 |
5 | 粉碎料擺放區(qū)域規(guī)劃 |
6 | 裝配線專用不合格品制作 |
7 | 裝配線專用不合格品制作 |
8 | 柜機500套流程控制驗證提交總結(jié)報告 |
9 | 總結(jié)檢討500套試制情況，制定具體解決措施 |
HIPS降本應(yīng)用項目進度
序號 | 實施工作項目 |
1 | 塑膠分廠調(diào)配色粉、準備HIPS原料 |
2 | 安排塑膠分廠32S/32E底座（復(fù)制模）、中框、面板試模 |
3 | 安排整機的跌落試驗 |
4 | 根據(jù)實驗結(jié)果下發(fā)初步改模方案 |
5 | 安排試模（25E/32E/25S底座（新復(fù)制模）、中框、面板） |
6 | 安排整機的跌落試驗 |
7 | 根據(jù)實驗結(jié)果下發(fā)初步改模方案 |
8 | 改模方案驗證 |
9 | 根據(jù)25S/E、32S/E底座（復(fù)制模）試驗下發(fā)正式模具更改通知單（寧波、南昌、外協(xié)） |
10 | 外協(xié)完成改模（底座、中框） |
11 | 下發(fā)塑膠分廠切換HIPS實施工藝方案 |
12 | 安排試模（底座、中框、面板） |
13 | 安排整機的跌落試驗 |
14 | 樣品確認及銷售公司確認 |
15 | 下發(fā)可批量切換通知 |
關(guān)注艾邦高分子，回復(fù)“ABS”或者“HIPS”查看更多相關(guān)內(nèi)容
始發(fā)于微信公眾號：艾邦高分子
