1.1 外形設計

對于塑膠件，如外形設計錯誤，很可能造成模具報廢，所以要特別小心。外形設計要求產品外觀美觀、流暢，曲面過渡圓滑、自然，符合人體工程?，F實生活中使用的大多數電子產品，外殼主要都是由上、下殼組成，理論上上下殼的外形可以重合，但實際上由于模具的制造精度、注塑參數等因素影響，造成上、下外形尺寸大小不一致，即面刮（面殼大于底殼）或底刮（底殼大于面殼）。可接受面刮<0.15mm,可接受底刮<0.1mm。所以在無法保證零段差時，盡量使產品：面殼>底殼。一般來說，上殼因有較多的按鍵孔，成型縮水較大，所以縮水率選擇較大，一般選0.5%。底殼成型縮水較小，所以縮水率選擇較小，一般選0.4%。即面殼縮水率一般比底殼大0.1%

關注艾邦高分子，回復“模具”了解更多內容

1.2 裝配設計

指有裝配關系的零部件之間的裝配尺寸設計。主要注意間隙配合和公差的控制。

1.2.1 止口

指的是上殼與下殼之間的嵌合。設計的名義尺寸應留0.05~0.1mm的間隙，嵌合面應有1.5~2°的斜度。端部設倒角或圓角以利裝入。上殼與下殼圓角的止口配合。應使配合內角的R角偏大，以增大圓角之間的間隙，預防圓角處的干涉。

1.2.2 扣位

主要是指上殼與下殼的扣位配合。在考慮扣位數量位置時，應從產品的總體外形尺寸考慮，要求數量平均，位置均衡，設在轉角處的扣位應盡量靠近轉角，確保轉角處能更好的嵌合，從設計上預防轉角處容易出現的離縫問題?？畚辉O計應考慮預留間隙。設計扣位時應考濾側抽心有無足夠的行程。

1.2.3 螺絲柱

一般采用自攻螺絲，直徑為2~3mm。 以上表中所提供的是HIPS和ABS料常用螺絲孔尺寸,對于不同的材料,螺絲孔尺寸有所不同,一般來說,比較軟、韌性較好的材料d值小，較脆的材料所選d值要大一點（以上表中所提供的是HIPS和ABS料常用螺絲孔尺寸,對于不同的材料,螺絲孔尺寸有所不同,一般來說,比較軟、韌性較好的材料d值小，較脆的材料所選d值要大一點。

關注艾邦高分子，回復“HIPS”或者“ABS”了解更多內容

1.3 結構設計

在基本厚度的設計上，不宜過薄，否則外客強度不足，容易導致變、斷裂等問題的出現，過厚則浪費材料，影響注塑生產。一般外殼壁厚控制在1~2mm。外殼整體厚度應平均過度，不得存在厚度差異變化大的結構，否則容易導致外觀縮水，特別是在筋位底部和螺絲柱位。 為預防縮水，筋位厚度控制在0.6~1.2mm。

1.3.1面殼

鍵孔的設計。鍵孔的碰穿方式有三種選擇。A方式利于模具的制作，但碰穿處的利邊容易導致卡鍵；B方式則避免了卡鍵問題，但當碰穿偏心時則鍵孔變小，產生利邊。C方式增加了按鍵的倒入斜腳，同時保存了碰穿偏心的余量，有效的防止了問題的出現，現一般采用B或C。

1.3.2 按鍵設計

間隙：按鍵設計時要注意按鍵與面殼鍵孔的間隙，一般來說，如果按鍵采用硅膠按鍵，則按鍵與面殼鍵孔的間隙為0.2~0.3mm。如果按鍵采用懸臂梁，則要考慮預留按動時偏擺的間隙。如按鍵表面需要處理則要考慮各種表面處理對間隙的影響。水鍍（電鍍）鍍層厚度一般為0.1mm，噴涂和真空鍍一般為0.05mm。

鍵頂圓?。?/span>如慮按鍵表面需進行絲印等處理時，按鍵表面圓弧不宜過大，弓形高度小于0.5mm。

圓角：按鍵頂部周邊需倒圓角，避免卡住按鍵。懸臂梁的不同設計對按鍵效果有不同的影響另一方面，懸臂梁的長度和厚度也直接影響到按鍵的效果，如果是聯體按鍵，則要避免按鍵連動（即按一個按鍵時，其它按鍵也跟著運動的現象，嚴重時會發生其它按鈕發生動作，造成誤操作）

按鍵手感：輕觸式按鈕的按動力量大小一般要求在100g~200g，按動靈活，手感良好。

按鍵壽命：按鍵壽命一般要求100000次，

控制變形：對于懸臂梁按鍵，生產、運輸、儲存時一定要控制按鍵的變形，因為輕微的變形都可能導致按鍵的使用效果明顯下降。

加入艾邦高分子注塑與模具群，請加微信18319055312，注明“注塑或模具+公司”

推薦閱讀：

20款模具設計經典---復雜模具實例

注塑模具維護保養步驟詳解

告訴客戶：如何設計加工苯乙烯類嵌段共聚物 (SBC) 的模具

[產業]想開模具到哪去？看看模具產業園分布吧！

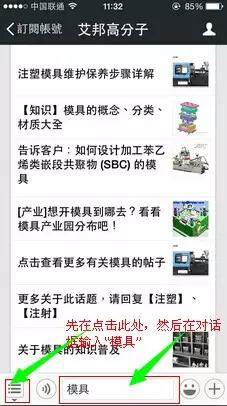

如圖所示直接回復關鍵詞“模具”查看以上文章
