1、案例：手機外殼帶金屬嵌件變形的原因及對策
在前面的博客《經典案例——注塑變形的調機方法》一文中曾經提到一個案例，通過校正鋼片及降壓保壓法得到了較好的解決。
現在問題又來了，在實踐中，很多帶金屬嵌件（鋼片）的模具在注塑中，變形的問題無法通過降壓保壓法來克服。
現在看另一個案例。
先看圖片，說明：
1、冷流道，1出1；三板模，4點針點澆口（見圖中4個紅色圓點）；注塑材料為PC（未加纖）；產品尺寸為長110mm，寬55mm；
2、工藝：料溫料溫265℃，模溫：定模70～80℃，動模：90℃；
3、中間嵌件為鋼片，厚度為0.3mm。
問題：產品變形，最大變形量為1.5mm左右，不合格。需要用治具定型。

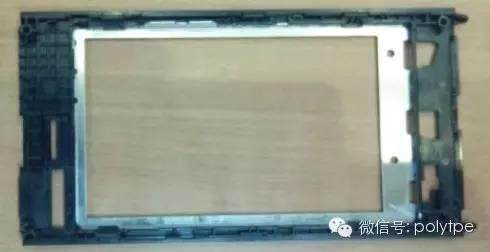

圖1 正面（4個紅點為針點澆口）
圖2 反面
圖3 產品變形圖（圖中紅線是人為添加，產品變形參照用）

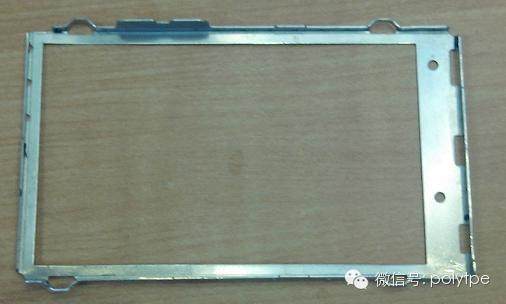

圖4 鋼片
情況說明：
如果不放金屬沖壓片產品不變形，如果放金屬沖壓片則產品出現變形（見圖3），注塑工藝基本上無法改善，需要采用治具定型。
原因分析：
常溫下放入金屬片，可以認為在注塑過程中金屬片是不收縮的，而PC的收縮率平均為0.6%，相當于產品塑膠部分有0.66mm的收縮量。塑料的收縮導致了金屬片的彎曲變形，這是最主要的原因。
采取的對策：
對策1：加熱金屬片
目的：增大金屬片的收縮率，減少金屬與塑膠收縮率的差，減少變形。
方法：將金屬片加熱到80℃再放出到模具中注塑，觀察產品的變形情況。
結果：產品變形量明顯比不加熱的變形量小，但變形沒有完全消除。
缺陷：金屬片之所以加熱到80℃而不是更高的溫度，一方面是溫度高了金屬片會變黑，另一方面是溫度高很燙手，很難放到模具中，
操作起來很不方便。
結論：加熱金屬片有效果，但操作起來不方便，放棄。
對策2：澆口由4點變6點
目的：增加澆口便于型腔壓力的傳遞，增加塑膠部分的密實程度，減少金屬與塑膠收縮率的差，減少變形。
方法：增加2個針點澆口，如圖1中間的兩個藍色點。
結果：產品變形量不是太明顯。
缺陷：增加兩個針點澆口后，水口重量增加了5克，導致水口比例增加，而效果不明顯。
結論：增加2個澆口對塑膠部分收縮率的降低貢獻不明顯，效果不理想，放棄。
對策3：采用加纖料
目的：減少塑膠部分的收縮率，減少金屬與塑膠收縮率的差，減少變形。
方法：用PC+10%GF；PC+20%GF；PC+30%GF三種原料注塑。
結果：產品變形量隨著材料加纖量的增加而減小，PC+30%GF的材料注塑的產品可不用需治具定型，合格。
缺陷：產品尺寸變大，與后殼裝配稍困難，需要重新注塑尺寸偏大的后殼與之配套。
結論：改用PC+30%GF的材料效果最為理想。

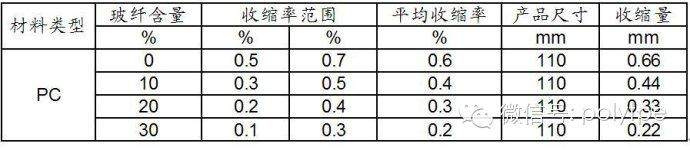

下表為加纖量不同材料的收縮率。
來源：實用注塑技術交流的博客
每日精彩內容，訂閱吧！ 高分子論壇，關注熱塑性彈性體，3D打印耗材，穿戴設備用的高分子材料，一所沒有圍墻的大學。老師，你我他；學生，他你我，能者為師。為著一個共同的目標和希望：分享知識，創造價值！歡迎關注我們公共訂閱號：艾邦高分子（ID：polytpe）。論壇平臺服務號：高分子網（ID：cnpolymer）。 |
推薦閱讀：
1、手機外殼帶金屬嵌件變形的原因及對策
2、為什么上一次做得好好的注塑工藝參數下次生產卻不能用？
3、POM料注塑成型手寫筆難以獲得好的外觀的原因
4、常用注塑術語中英文對照表
5、如何控制注塑產品的色差
6、注塑工程師應掌握的理論及技能
7、背壓的形成、作用與調校
8、注塑“關于螺桿轉速的問題”

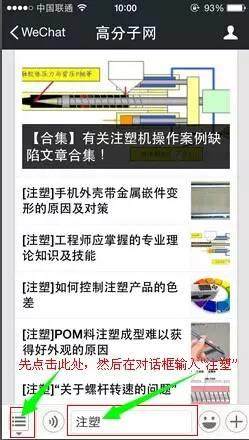

如圖所示直接回復關鍵詞“注塑”查看以上文章
