視頻：華為榮耀8的15層3D光柵雕琢工藝

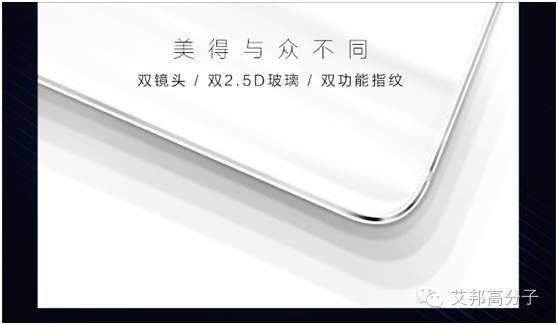

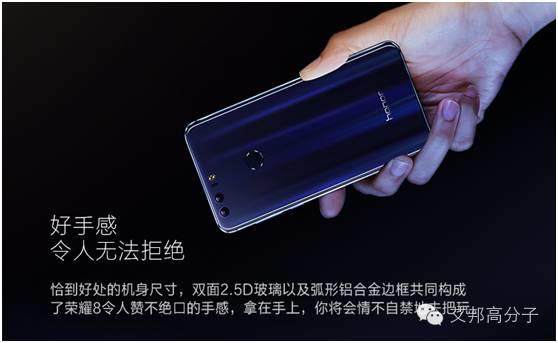

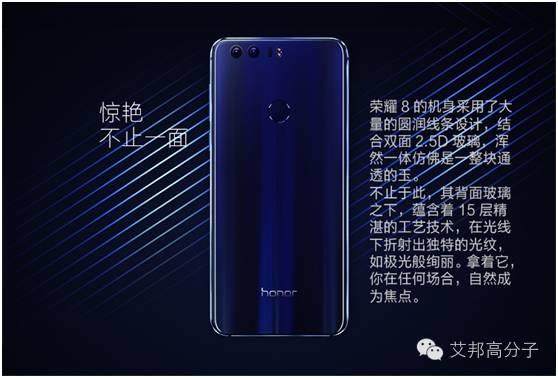

2016年7月11日，華為榮耀正式發布新款榮耀8手機。該手機機身采用了雙面2.5D玻璃和弧形光霧噴砂鋁合金邊框，加上大量的圓潤線條設計，據稱有令人贊不絕口的手感！在色調風格上，則提供了魅海藍、流光金、珠光白三種。另外，榮耀8背面玻璃通過15層3D光柵雕琢工藝，在光線下可折射出獨特的光紋，如極光般絢麗。如下圖所示：

不僅是華為榮耀8，小米5、三星S7等都采用了2.5/3D玻璃外殼；據稱，預計2017年發布的蘋果8全部機型外殼將采用3D玻璃，并表示3D玻璃供應商為伯恩光學、藍思科技與富士康（也許這才是富士康收購夏普的最主要原因），目前這三家公司都在大量引進玻璃機臺設備。

分食3D玻璃“蛋糕”，國內廠商做好準備了嗎？

 一 3D玻璃的前期開發和現狀

3D玻璃在智能手機上的使用，是由三星康寧（三星和康寧各出資50%的合資公司）供貨至三星手機普及推廣開的；3D玻璃的原材料基板玻璃，也是由三星和三星康寧一起開發出來的，可以說三星和三星康寧才是目前智能手機3D玻璃產業鏈的標準制定者與實施方。

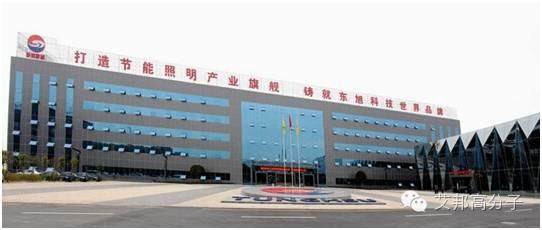

圖：東旭光電科技股份有限公司

但隨著國內智能手機的巨大市場和智能手機品牌的日益壯大，東旭光電、南玻顯示等本土電子玻璃生產企業開始進入高鋁蓋板玻璃的研發與生產行列，國內加工廠可能比以前更容易了解到國產高鋁玻璃的材料配方、分子結構設計與晶體結構模式，從而在全球擁有一定的技術實力！

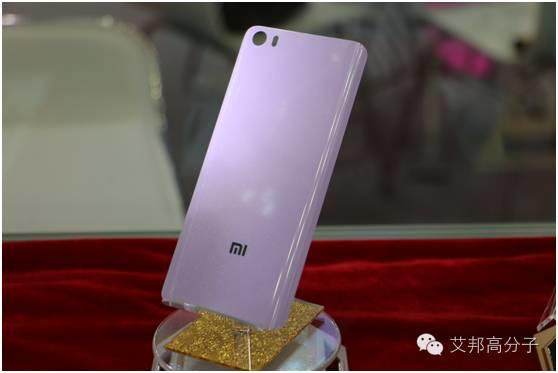

圖：小米5手機3D玻璃后蓋，艾邦高分子拍攝于伯恩光學展臺

事實證明，2.5D蓋板玻璃在智能手機應用的三年時間里，國內廠商如：伯恩光學、藍思科技、星星科技等已具備了長時間的經驗積累，為中國市場的3D曲面玻璃蓋板行情爆發提供了較好的行業基礎。

 二 全球3D玻璃專利申請，國內優勢較大

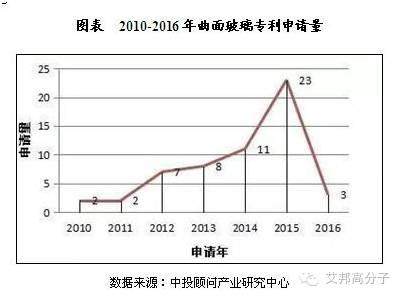

1、申請趨勢變化

2.5D玻璃、3D玻璃的前期研發出現在2010年左右，隨后專利數量穩步增加。2014年，隨著2.5D玻璃在蘋果、三星等主流手機上的推廣應用，該領域的專利申請量呈現迅猛增長，2015年更是達到23件，預計未來依然漲勢強勁。

2、申請數量排名

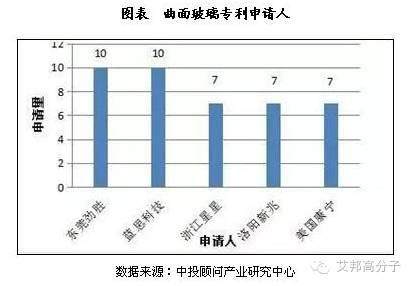

截止2016年6月，國內與2.5D玻璃、3D玻璃直接相關的發明專利申請約57件，排名前5位分別是東莞勁勝(10件)、藍思科技(10件)、浙江星星科技(7件)、洛陽新兆電子(7件)、美國康寧(7件)，美國康寧的專利數量雖然不多但質量上乘。

 三 3D曲面蓋板外形加工技術有哪些？

1.較傳統的機械切削成型法

借鑒玻璃眼鏡片的加工工藝，采用CNC加工中心將平整的玻璃片銑出粗略的形狀，再打磨拋光得到光亮的效果；這就類似于手機金屬外殼全CNC加工！這種方法首先良率不高，玻璃脆性大、易碎，這就要求CNC加工振動小、切削量小；其次效率低，主要受3D曲面蓋板玻璃的曲率半徑及產品高度影響。

2.類似彩晶玻璃熱彎成型法

利用CNC將大尺寸玻璃切割下料得到一定尺寸玻璃，精雕機處理玻璃周邊，采用烤爐、石墨模具等熱彎設備將玻璃加熱軟化，既能得到和模具相同曲率的3D曲面玻璃，后處理、檢測、出貨。其生產效率更多的決定因素受限于熱彎設備的產能。

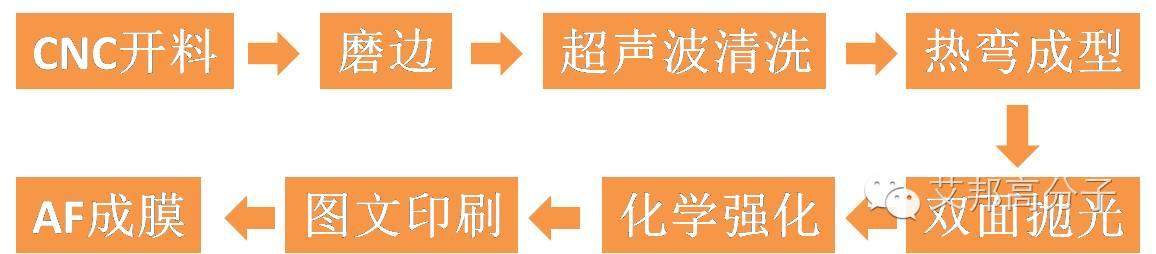

圖：3D玻璃熱彎成型工藝流程

 四 總結：未來行業的競爭更多是人才和設備

美國康寧作為手機蓋板玻璃的龍頭老大，除了壟斷上游玻璃基板之外，其也提前對下游熱壓加工設備及方法進行了布局，充分展現出其強大的研發實力及前瞻性。國內3D玻璃企業相對分散，東莞勁勝、藍思科技、浙江星星、洛陽新兆對3D玻璃熱壓成型、精雕加工、絲印、切割、模具制造等技術均有涉及。

圖：手機前鏡片蝕刻金色紋理效果，艾邦高分子拍攝于伯恩光學展臺

當然，除了外形加工，表面裝飾圖文印刷也是關鍵技術！除傳統的絲網印刷外，由于3D曲面蓋板玻璃有一定的3D曲面曲率，印刷后的產品效果除了各個方向的顏色觀感控制外，還涉及到圖文裝飾圖案的變形公差控制品質問題。

未來行業的競爭，更多的是由于3D曲面玻璃生產特點所限制，需要數目龐大的熟練員工以及數量巨大的加工設備。

 部分內容來源于旭日顯示與觸摸、中投顧問產業研究中心，艾邦高分子編輯整理
