目前中國材料行業面臨的重大問題是，少有企業在做基礎研究，為何？基礎研究投入大，辛苦成功被抄襲仿冒的可能性大！那么把基礎研究交給高校科研機構，可是學術能夠跟產業結合嗎？如果眾多科研狗還停留在發文章，騙取國家經費的時候，我強烈建議您看看本文，蹇錫高院士給大家做了一個很好的榜樣，高分子理論課本上了講了很多，分子結構設計，但是真正理解，到實踐，到產業化的人很少！
視頻：蹇錫高院士的主要工作介紹
在視頻中，蹇院士介紹了自己的主要工作之一：分子結構設計出發，將全芳環、扭曲非共平面的二氮雜萘酮聯苯結構成功引入到聚芳醚分子主鏈（請見視頻解說），開發出既耐高溫又可溶解的新型高性能工程塑料。傳統的特種塑料為何難以加工？綜合性能優異的PI（聚酰亞胺）為什么不耐濕熱？我們根據蹇院士所做的工作一步步來講：
一、傳統高性能塑料的死結：性能與加工相矛盾？
傳統高性能工程塑料（即常見的特種塑料如PEEK、PI等）存在一個非常致命的問題：耐熱性和溶解性呈反向變化關系！即耐熱溫度越高，溶解性越差，甚至不溶解。致使其合成難，成本高，加工方式單一（只能熱成型加工），應用領域受限。研制一類耐熱溫度高、溶解度良好的新型高性能工程塑料就顯得很有必要了。

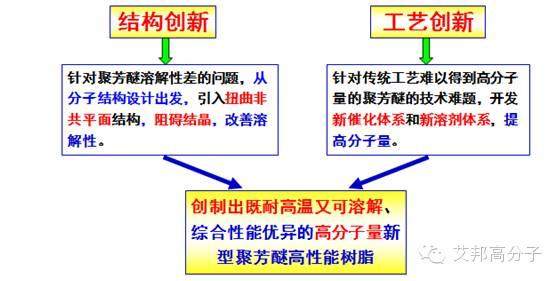

蹇院士課題組通過從結構創新和工藝創新兩個方面改進，具如下：
二、1個單體引發的革命！
圖：DHPZ的分子式
如上圖，為DHPZ的分子式。DHPZ的苯環與二氮雜萘酮環不在同一個平面上，相互扭曲一個角度，具有扭曲、非共平面的結構特點；其活性類似雙酚單體。

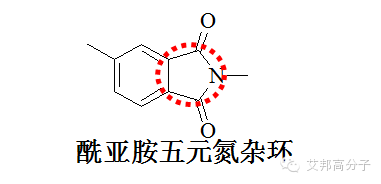

圖：酰亞胺五元氮雜環的分子式
DHPZ的二氮雜萘酮結構與聚酰亞胺中的酰亞胺環類似。但其六元二氮雜環的化學穩定性顯著優于酰亞胺五元一氮雜環，克服了酰亞胺環耐濕熱性能差的缺點。
在聚合物中引入DHPZ結構，使聚合物也具有扭曲非共平面結構；阻礙結晶，利于溶解。實現了既耐高溫又可溶解，解決了傳統特種塑料不能兼具耐高溫可溶解的技術難題。
三、如何將研究成果產業化？
1.改良PEEK

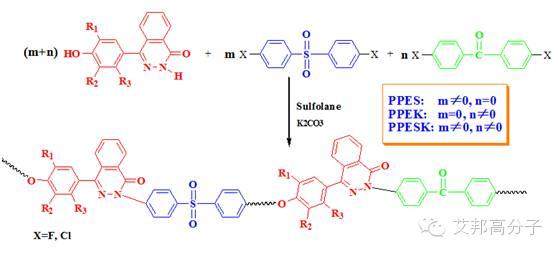

圖：聚芳醚合成反應中引入DHPZ
在之前的基礎上，在聚芳醚中引入DHPZ結構，新型聚合物PPESK熱變形溫度比PEEK高100℃。在250℃時拉伸強度是PEEK的2.5倍多。PPESK能溶于NMP（N-甲基吡咯烷酮）、CHCl3 和DMAc（二甲基乙酰胺）溶劑中，而PEEK只能溶于濃硫酸中。該成果獲得2003年國家技術發明二等獎！
2.引入腈基，擴大應用

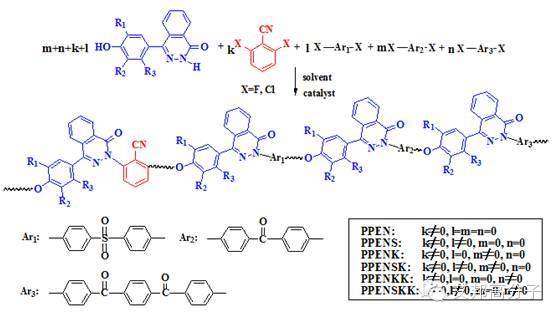

圖：雜萘聯苯聚醚腈砜系列(PPENS)的合成
在之前的基礎上，引入腈基，開發出聚芳醚腈類聚合物，其使用溫度高達300℃。與不含氰基的聚芳醚相比，由于強極性氰基側基引入，帶來如下優點：
1）熱性、阻燃性、機械強度等均有顯著提高；
2）可利用其氰基進行交聯或功能化改性。應用領域更廣。
這項成果獲得2011年國家技術發明二等獎！
3.未來應用
不久的將來，這類材料將大規模應用在航天、航空、船舶、測量等領域；如果流動性等加工性能得到進一步改善，未來，這類材料將會逐步走進我們日常的生活中！
關于蹇錫高院士
蹇錫高，重慶市江津人，1969年本科畢業于大連理工學院，1981年獲大連理工大學碩士學位，1988-1990年留學加拿大Mc Gill大學。現任大連理工大學教授、高分子材料研究所所長、遼寧省高性能樹脂工程技術研究中心主任。2013年當選為中國工程院院士。
他帶領團隊研究高性能工程塑料領域存在的關鍵科學問題。經反復探索，在國家科技攻關、“863”計劃以及省市項目的支持下，他從分子結構設計出發，將全芳環、扭曲非共平面的二氮雜萘酮聯苯結構成功引入到聚芳醚分子主鏈（請見視頻解說），并通過相應聚合工藝技術攻關，攻克了多項關鍵技術，研制成功結構全新、綜合性能優異、耐高溫可溶解的雜萘聯苯型高性能工程塑料，解決了傳統高性能工程塑料不能兼具耐高溫可溶解特性的技術難題。
艾邦高分子整理，轉載請注明來源
推薦閱讀：
2.中國工程院2015年院士增選結果官方公布：川大王玉忠教授當選！
加入特種工程塑料群，請加微信18319055312 或 15712009605，或長按二維碼添加群主微信，請備注好主營產品和所在公司：
閱讀原文，查看艾邦高分子文章大全
↓↓↓
始發于微信公眾號：艾邦高分子
