塑料圈的朋友都在關注的公眾號——艾邦高分子，戳藍色字體關注吧
一、噴流紋是什么？

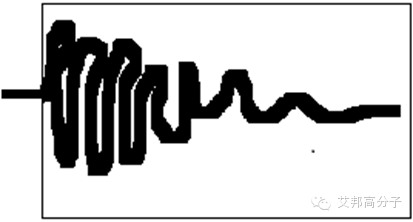

噴流紋（噴射痕），是從澆口沿著流動方向，彎曲如蛇行一樣的痕跡，故也叫蛇形流。
二、產生機理及原因
1.機理

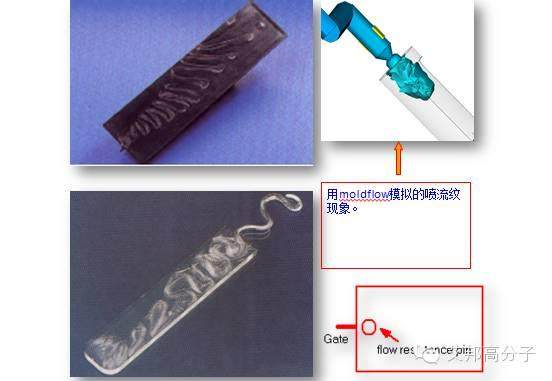

當熔融物料高速流過噴嘴、流道或澆口等狹窄區域后，突然進入開放的、相對較寬的區域。熔體沿著流動方向彎曲如蛇一樣前進，與模具表面接觸后迅速冷卻。如果這部分材料不能與后續進入型腔的樹脂很好地融合，就會在制品上形成噴流紋。
2.原因
形成原因主要是由于樹脂由澆口開始的注射速度過高。注射率不當，塑料進入澆口后，在接觸型腔之前沒有遇到障礙，飛射較長距離并迅速冷卻從而形成噴流紋。除此之外，還有以下原因：
模具設計 | 1.澆口位置與類型涉及不合理，尺寸過小； 2.流道尺寸過小； 3.澆口至型腔的截面積突然增大，流動性不穩易產生噴流； |
成型工藝 | 1.注射速度過快； 2.注塑壓力過大； 3.熔體溫度、模具溫度過低 |
材料 | 1.脆性材料會使噴射紋加劇； 2.制品壁厚相差過大，熔體由薄處快速流入厚處產生的流動不穩定性，可能產生噴射； |
3.怎么解決？
模具設計 | 1.在澆口前面加阻逆針，防止料流噴射 2.擴大澆口橫截面 |
成型工藝 | 1.調低注射速度都是可選擇的措施。 2.提高模具溫度，也能減緩與型腔表面接觸的樹脂的冷卻速率，這對防止在充填初期形成表面硬化皮，也具有良好的效果。 3.調低材料的流動性 4.降低熔體溫度 |
材料 | 降低材料流動性 |
部分內容參考百度文庫＆《注塑產品缺陷機理及解決方案100例》
艾邦高分子綜合整理編輯，轉載請注明出處
如果您有什么注塑方面的問題或者經驗分享，請加微信18320928915發給我們.或者您對噴流紋怎么解決，有什么高招，也可以在留言處補充哦！
推薦閱讀：
查看更多注塑缺陷資料，請發送“注塑”至艾邦高分子公眾號
加入注塑交流群，請加微信：15712009605，并注明“注塑+公司”
閱讀原文，查看注塑經典文章
始發于微信公眾號：艾邦高分子
