昨天，我們有一篇文章是關于快速換模的視頻介紹，具體請點擊查看→【視頻】這種技術一旦流行，注塑廠一半員工將失業！今天我們通過圖片的解釋，進一步了解快速換模是如何實現的。
一、什么是快速換模？
快速換模簡稱SMED（SingleMinute Exchange of Die），是追求時間在10分鐘以內的換模技術。快速換模是將模具的換模時間、生產啟動時間或調整時間等盡可能減少的一種過程改進方法；可顯著地縮短機器安裝、設定換模所需的時間。

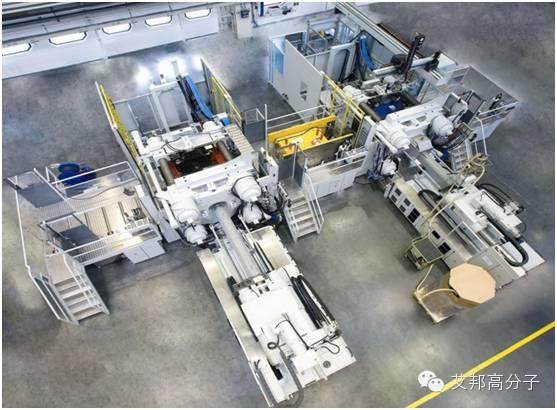

圖：快速換模全景
50年代初，快速換模起源于日本。當時，新鄉重夫先生親眼目睹豐田汽車公司的換模時間居然高達1小時，他就決定“必須讓流動順暢起來”；隨后他開發了一個可以分析換模過程的方法，并幫助豐田企業產品切換時間縮短為3分鐘。
我國80年代末期才開始關注注塑機快速換模系統，通過近二十年的努力，從無到有地發展開來。目前，快速換模系統在大型注塑機中應用較多，在汽車（時間成本高）、家電行業（產品更新快）也得到廣泛應用！回復“注塑機”，查看更多文章
二、快速換模的三個核心系統
核心一：磁力固模系統

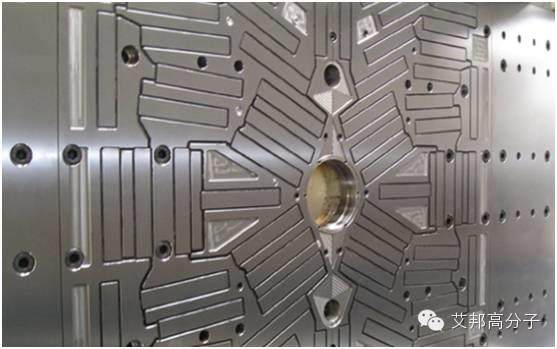

圖：磁力模版
磁力固模系統是用來夾持模具的，夾持模具的還有機械旋拉式和液壓壓板式。機械旋拉式花費時間長，不適合快速換模；液壓壓板式目前技術最成熟，應用最廣；磁力固模系統由于方便快速、適用于各種形式和規格的注塑機，是近年比較流行的固模系統。
核心二：組合接頭

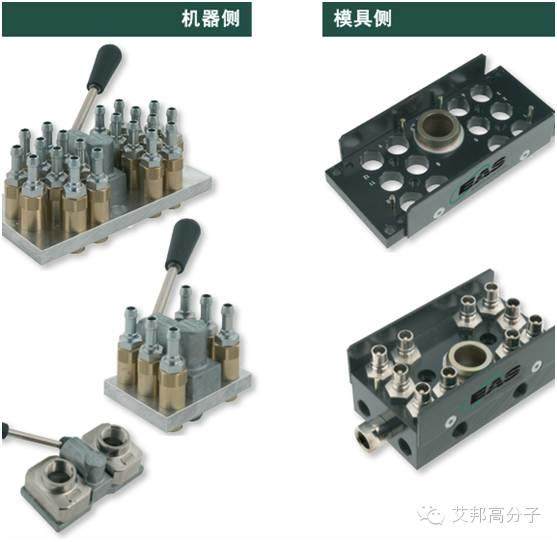

圖：組合接頭
組合接頭也是保證快速換模的一個重要產品。組合接頭保證了接線快速、無誤。

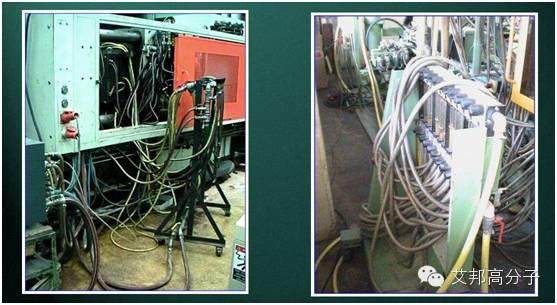

沒有使用組合接頭的注塑機接線是這樣的！

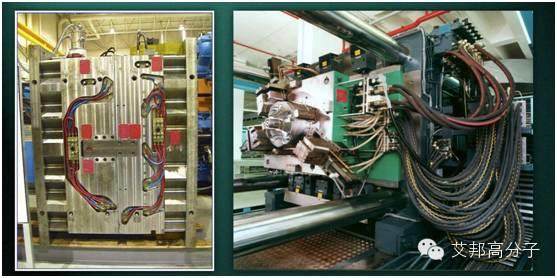

使用組合接頭的注塑機接線是這樣的！！
核心三：換模臺車
換模臺車具有兩個至關重要的功能：傳輸新、舊模具和預熱模具。換模臺車可分為一工位、二工位，上圖所示為二工位換模臺車。
三、快速換模系統的兩個原則
我們先來認識兩個專有名詞：“內變換操作”和“外變換操作”。
“內變換操作”是指那些只能在設備停止運行后方可進行的操作，主要包括：模具拆卸、頂桿調整、模具對準、模具固定、首件檢驗等工作；
“外變換操作”則是指那些能夠在設備運行過程中進行的操作，主要包括：尋找模具、吊取模具、吊取材料、成品轉移、模具歸位等工作內容。回復“模具”，查看更多文章
原則一：盡量將內部時間轉換為外部時間，縮短停機換模時間。
在還沒有停機的時候就做好前期準備，比如：如工裝夾具準備；零部件準備；作業指導書準備；升降工具、作業臺準備等。
原則二：提高內部換模效率。
（1）簡化模具取按動作
（2）多人并行工作
（3）縮短調整時間
四、快速換模的4個布局類型

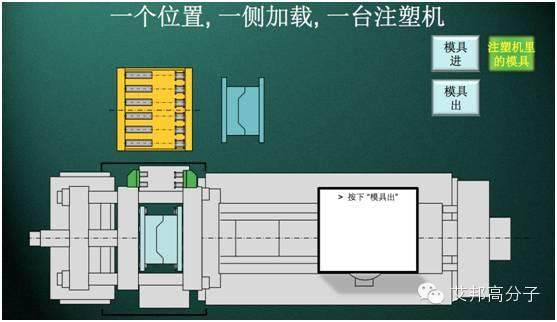

布局一：1個位置, 1側加載, 1臺注塑機

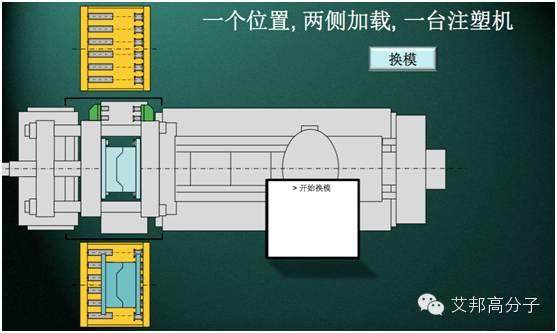

布局二：1 個位置, 2側加載, 1臺注塑機

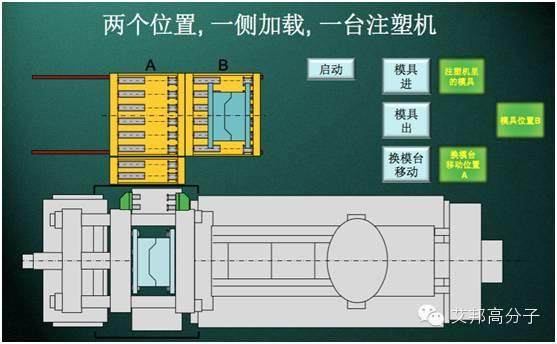

布局三：2 個位置, 1側加載, 1臺注塑機

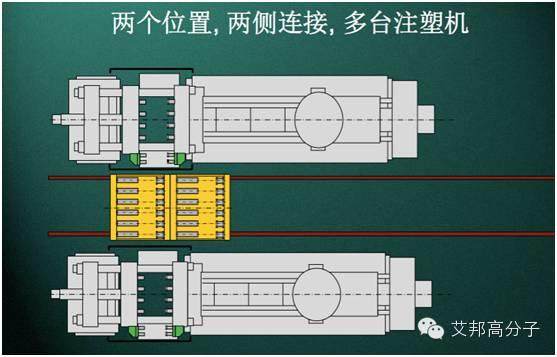

布局四：2 個位置, 2側加載, 2臺注塑機
